3-18
3

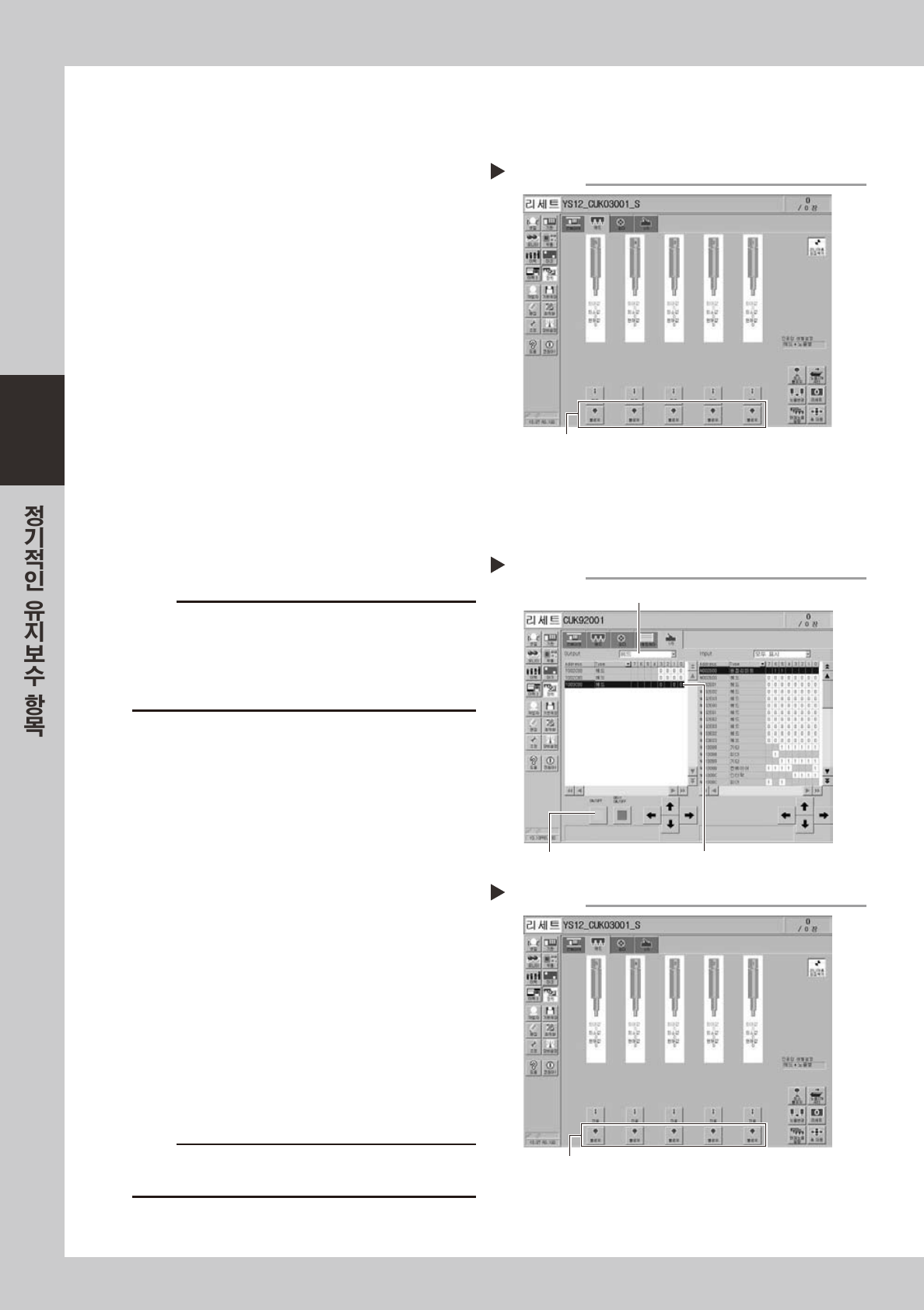

3.1.2 블로우 밸브의 동작확인 ( 각 헤드별 )
각 이젝터의 블로우 레벨을 확인하고 , 상태를 판단합니다 .
1
블로우 에어가 정상적으로 배기되는지
확인합니다 .
이젝터유니트하단의조인트부에서블로우에어
가균등하게배기되는지확인합니다 .
「장치」-「헤드」탭을선택하고 ,각헤드의[ 블
로우 ]버튼을눌러주십시오 .
58306-L6-00
3.1.3 청소용 블로우 밸브의 동작확인 ( 연동 )
스플라인 샤프트의 청소 블로우 기능이 정상적으로 동작하는지 확인합니다 .
1
모든 헤드의 노즐을 탈착시킵니다 .
c
주의
청소블로우는강한에어가배출됩니다 .청소블로우를실행
할경우에는 ,반드시세팅되어있는노즐을모두탈착시킨후
에실행해주십시오 .노즐을세팅한채청소블로우를실행하
면 ,헤드로부터노즐이빠져서파손되거나분실할경우가있
습니다 .
2
청소용 블로우 밸브를 동작시킵니다 .
1.「장치」-「I/O」탭을엽니다 .
2.「Output」측의드롭다운리스트에서「헤드」
를선택하고 ,헤드샤프트블로우의어드레스
(T003C000) 를선택합니다 .
3. [ON/OFF] 버튼을눌러서모든헤드의청소용
블로우밸브를동작시킵니다 .
어드레스를전환해서 ,모든테이블에서동작
시켜주십시오 .
58312-M7- 0 0
3
각 헤드의 배기 블로우 에어를 확인
합니다 .
「장치」-「헤드」탭을선택하고 ,헤드의[ 블로우 ]
버튼을눌러서각헤드로부터배기블로우에어가
분출되는지확인해주십시오 .
5830 7-L6-00
4
청소용 블로우 밸브를 OFF 시킵니다 .
c
주의
배기블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
블로우 에어의 배기확인
Step 1
각 헤드의 [블로우]버튼을 누른다
블로우 에어의 확인
Step 1-3
각 헤드의 [블로우]버튼을 누른다
청소용 블로우 밸브의 동작
Step 2
[ON/OFF]버튼을 누른다 어드레스를 선택
헤드를 선택
3-19
3

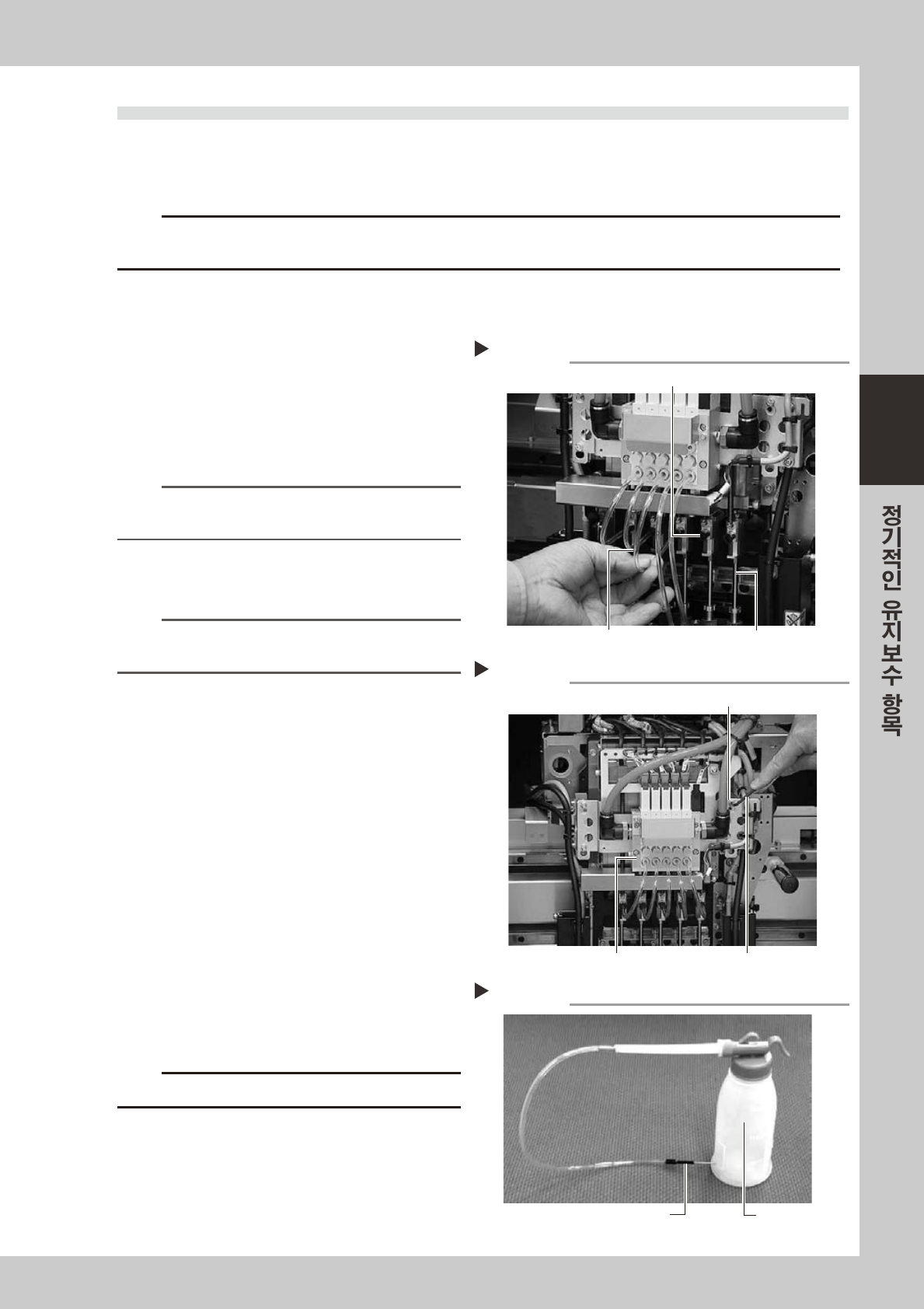

3.2 스플라인 샤프트내의 청소
•
급유
스플라인 샤프트의 에어 경로내에 이물질이 부착되거나 , 오염물질이 부착되어 흡장착 에러발생의 원인이 되
는 경우가 있습니다 . 공급에어의 상태와 가동시간에도 따르지만 , 보통 3 개월 간격으로 스플라인 샤프트 안
을 청소해 주십시오 .
c
주의
스플라인샤프트의작동이불안정하거나이상한소리가발생할경우에는판매대리점또는야마하로연락해주십시오 .자체적인
분해청소는보장해드릴수없습니다 .
3.2.1 스플라인 샤프트내의 세척
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
헤드를 작업하기 쉬운 위치로 이동시킵
니다 .
n
요점
스캔카메라를 더럽히지 않도록 좌우 어느 한쪽으로 퇴피시
켜 주십시오 .
3
모든 헤드의 노즐을 탈착시킵니다 .
손으로노즐을빼주십시오 .
참고
노즐 스테이션 ( 옵션 ) 을 겸비하고 있는 장비는 , 노즐을 손
으로 탈착시켜서 노즐 스테이션에 되돌려 주십시오 .
4
에어호스를 분리합니다 .
각헤드의스플라인샤프트상단에끼워져있는
에어호스를빼주십시오 .
57323 - L6 - 0 0
5
이젝터유니트 스테이를 분리합니다 .
육각렌치또는T 형렌치로이젝터유니트스테이를
고정하고있는볼트 (4 개 ) 를분리해주십시오 .
5732 4 - L6- 0 0
6
클리닝 키트 (KHN-M8860-00X) 를
준비합니다 .
1. 클리닝키트의용기에IPA( 이소프로필알코
올 ) 를넣습니다 .
2. 작업위치의바로아래에헝겊을깔아놓습니
다.
57325 - L6- 0 0
c
주의
IPA( 이소프로필알코올 )이외의용액은사용하지마십시오 .
에어호스의 분리
Step 4
에어호스
스플라인 샤프트의 에어조인트
스플라인 샤프트
이젝터유니트 스테이의 분리
Step 5
육각렌치 또는 T형 렌치
이젝터유니트 스테이
이젝터 밸브
클리닝 키트
Step 6
펌프
노즐
3-20
3

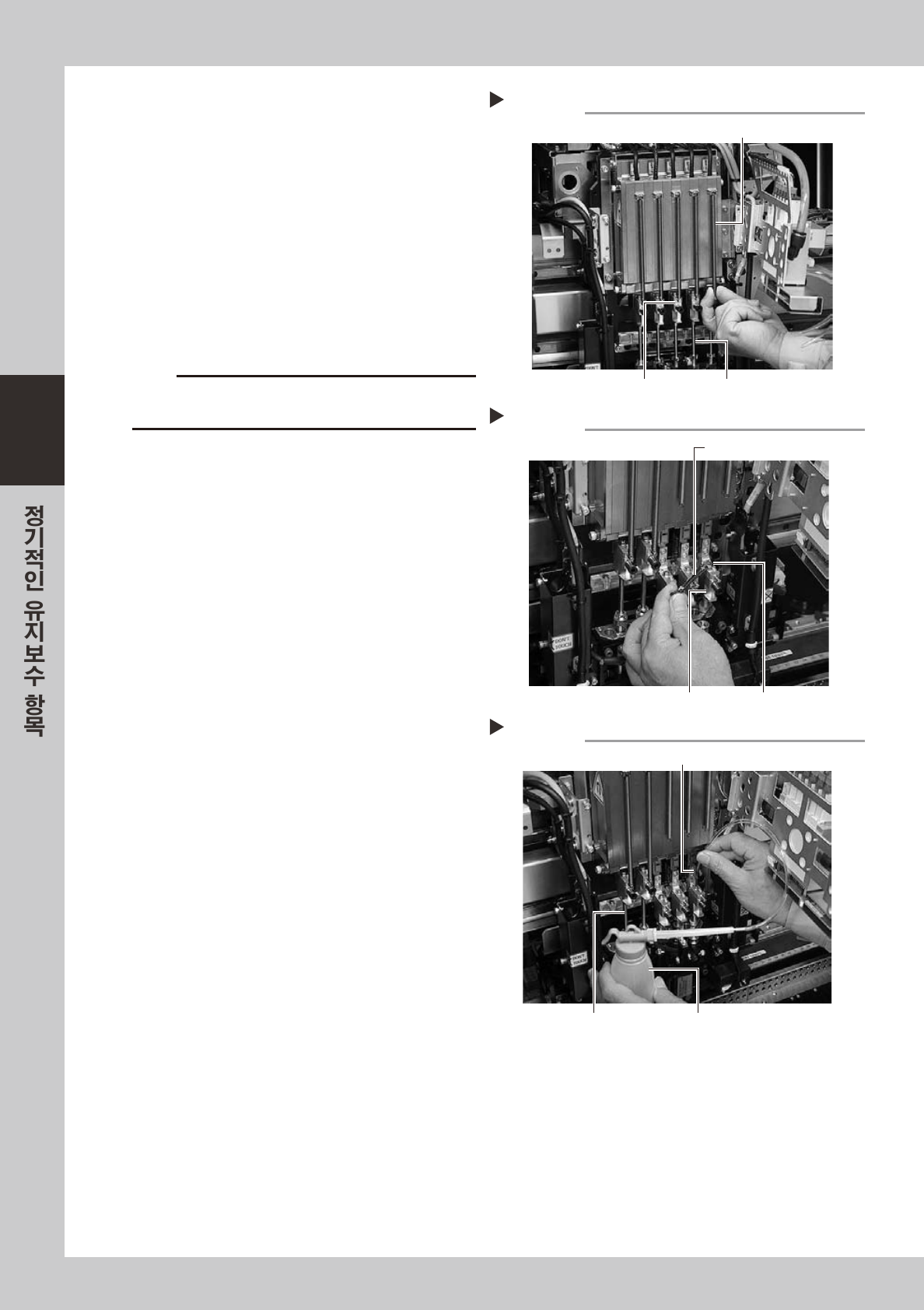

7
스플라인 샤프트를 당기고 있는 스프링
을 빼냅니다 .
1. 분리한이젝터유니트는 ,우측사진처럼스테
이부분을걸어둡니다 .
2. 손으로스프링핀후크로부터스프링을빼주
십시오 .
57326-L6-00
8
스플라인 샤프트의 세척용 캡 볼트를
분리합니다 .
정밀스패너로캡볼트 (6 각 ) 를뺍니다 .
57327- L6- 0 0
c
주의
캡볼트에는 ,와셔팩킹이끼워져있으므로 ,떨어뜨리지않
도록주의해주십시오 .
9
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인샤프트에클리닝키트의노즐을삽입
합니다 .
2. IPA 를주입해서스플라인샤프트의에어경로
를씻어냅니다 .
57328-L6- 0 0
스프링의 분리
Step 7
스프링 핀 후크
스프링
스플라인 샤프트
캡 볼트의 분리
Step 8
정밀스패너(동봉공구)
캡 볼트스플라인 상단 블록
스플라인 샤프트의 세척
Step 9
클리닝 키트의 노즐
스플라인 샤프트 클리닝 키트의 펌프
