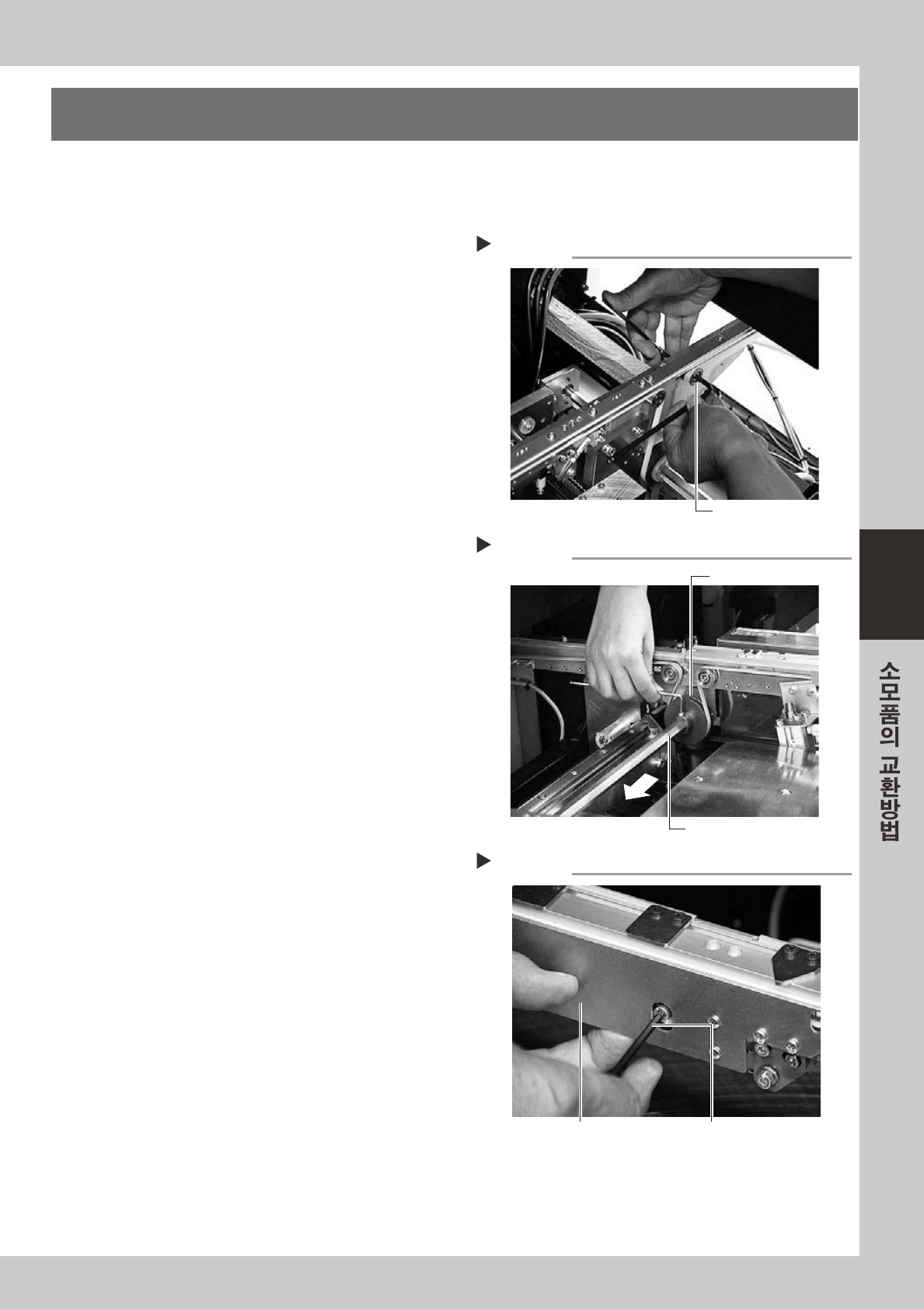

4-5
4
3. 기판반송부의 청소와 벨트교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
벨트를 풉니다 .
육각렌치 (4) 로텐셔너볼트를풀고 , 긴구멍끝까
지(푸는방향 )텐셔너볼트를이동시켜주십시오 .
57409-L6-0 0
3
벨트를 분리합니다 .
육각렌치 (3) 로벨트구동용풀리의볼트를풀고 ,
샤프트를약간당깁니다 .벨트를풀리로부터분리
해서샤프트와의틈새로부터빼내어주십시오 .
57410-L6-00
4
기판클램프 Assy 를 분리합니다 .
육각렌치 (3) 로기판클램프Assy고정볼트 (4 군
데 ) 를풀어서기판클램프Assy 를분리해주십시
오.
57411-L 6 -0 0
벨트텐션을 푼다
Step 2
텐셔너 볼트
샤프트의 분리
Step 3
샤프트
구동용 풀리
기판클램프 Assy를 분리한다
Step 4
기판클램프 Assy 기판클램프 Assy 고정볼트

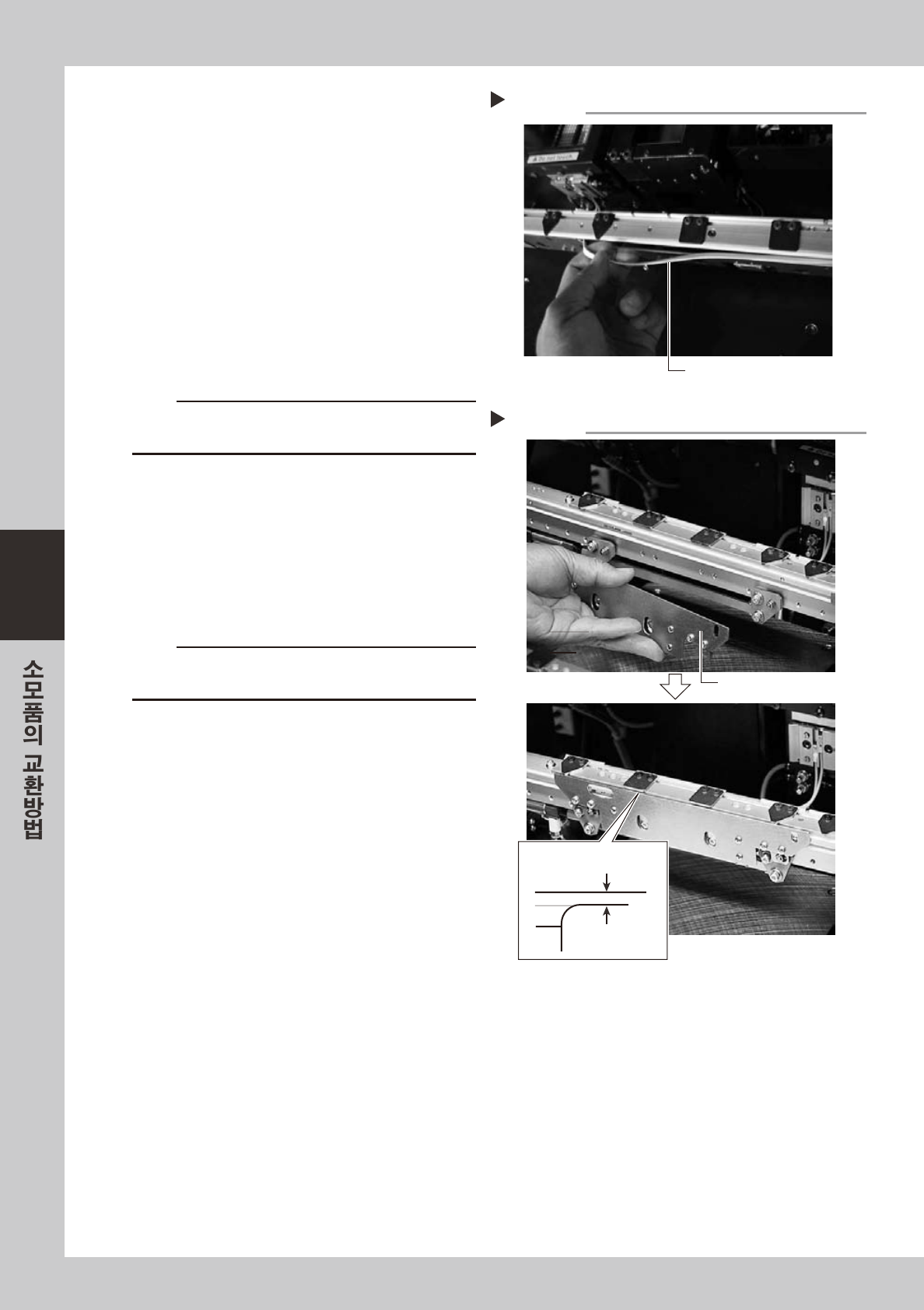

4-6
4
5
컨베이어에서 벨트를 분리합니다 .
57412-L 6 -0 0
6
반송부를 청소합니다 .
컨베이어프레임과기판가이드의틈새를가는브
러시 ,또는헝겊으로청소하여주십시오 .
7
새 벨트를 장착합니다 .
1. 새벨트를풀리에걸면서벨트를임시장착하
여주십시오 .
2. 샤프트를풀리에접속시켜볼트를끼워주십시
오.
3. 벨트텐셔너를이동시켜서텐션을가하면서볼
트를조여주십시오 .
c
주의
벨트텐셔너 ( 풀리 ) 의체결토르크는 ,반드시5.5N
•
m 으로
설정해주십시오 .
8
기판클램프 Assy 를 부착합니다 .
1. 기판클램프Assy 를원위치에부착하고고정
볼트로임시고정합니다 .
2. [ 장치 ]-「컨베이어」화면의[ 기판클램프 ]
버튼을눌러서클램프시킨상태에서임시고정
한볼트를확실하게조여주십시오 .
57413-L 6 -0 0
c
주의
조정작업은에어를공급하고기판클램프를올린상태에서
실행하여주십시오 .
9
벨트의 조립상태를 확인합니다 .
1. [ 장치 ]-「컨베이어」화면의[ 기판클램프 ]
버튼을재차눌러서언클램프시킵니다 .이
때 ,기판클램프선단의위치가벨트윗면보다
약0.5mm낮은위치에있는지확인하여주십
시오 .
2. [ 장치」-「컨베이어」화면의[ 컨베이어구동 ]
버튼으로벨트를회전시켜동작상태를확인하
여주십시오 .
3. 컨베이어벨트의회전이고르지못하거나벨트
의처짐이클경우는 ,텐셔너볼트의위치를
조정하고 ,다시회전시켜확인하면서조정하
여주십시오 .
컨베이어에서 벨트를 분리한다
Step 5
벨트를 당겨서 뺀다
기판클램프 Assy의 부착
Step 8
기판클램프 Assy
0.5 mm
기판클램프
벨트 윗면

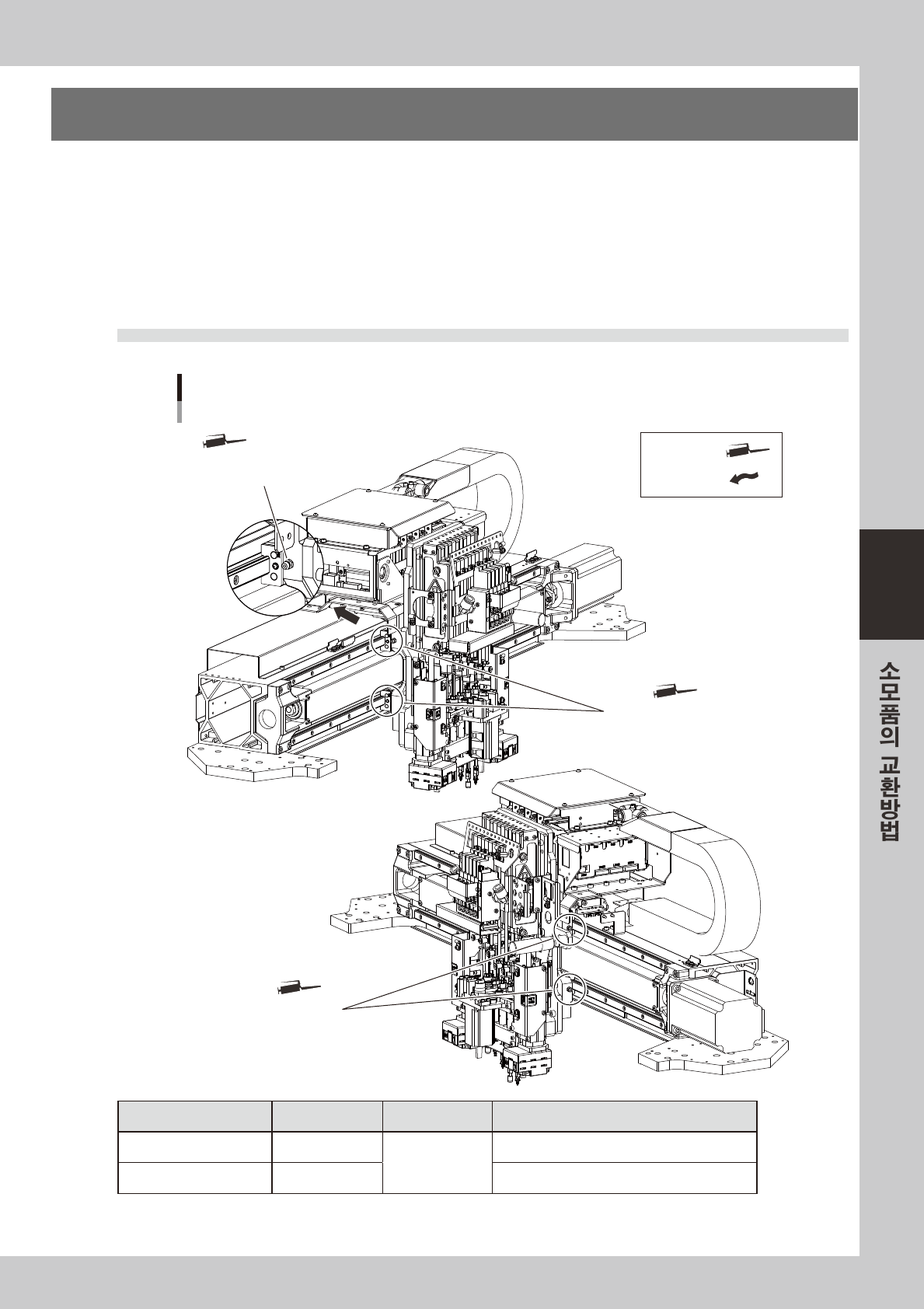

4-7
4
4. 급유개소 일람표
각부의급유할부위와주기및작업방법에대하여다음과같이설명합니다 .
■ 사용그리스에 대하여
급유에사용하는그리스는야마하지정품을사용하여주십시오 .
그리스명칭 :NSL
부품번호 :K48-M3856-00X
4.1 X 축 리니어가이드와 볼스크류
X축 리니어가이드부
X축 리니어가이드부
X축의 급유개소
리니어가이드＆볼스크류
그리스 니플(소) 2군데
그리스 니플(대) 2군데
X축 볼스크류부
그리스 니플(대) 1군데
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
리니어가이드 4
1 회 /2 개월
그리스건 : 굽은타입노즐
볼스크류 1 그리스건 : 표준노즐
57414-M7- 00
