3-34 3 4 . 7 스캔 카메라 조명 ( 6 개월 ) - - - Y S 1 2P 스캔 카 메 라 조명 확산판 및 프 리즘은 카메라 왼 쪽 단의 개구부 에 장 착되 어 있 습니다 . 먼지 등에 의해 스캔 카메라의 조 명 확산판 • 프리 즘 이 더 러워 질 경우 가 있으 므 로 , 정 기적 으 로 청소 해 주 십시 오 . c 주의 청 소시카 메 라각 부에강한힘을가 하지않 도 록…
3-33
3

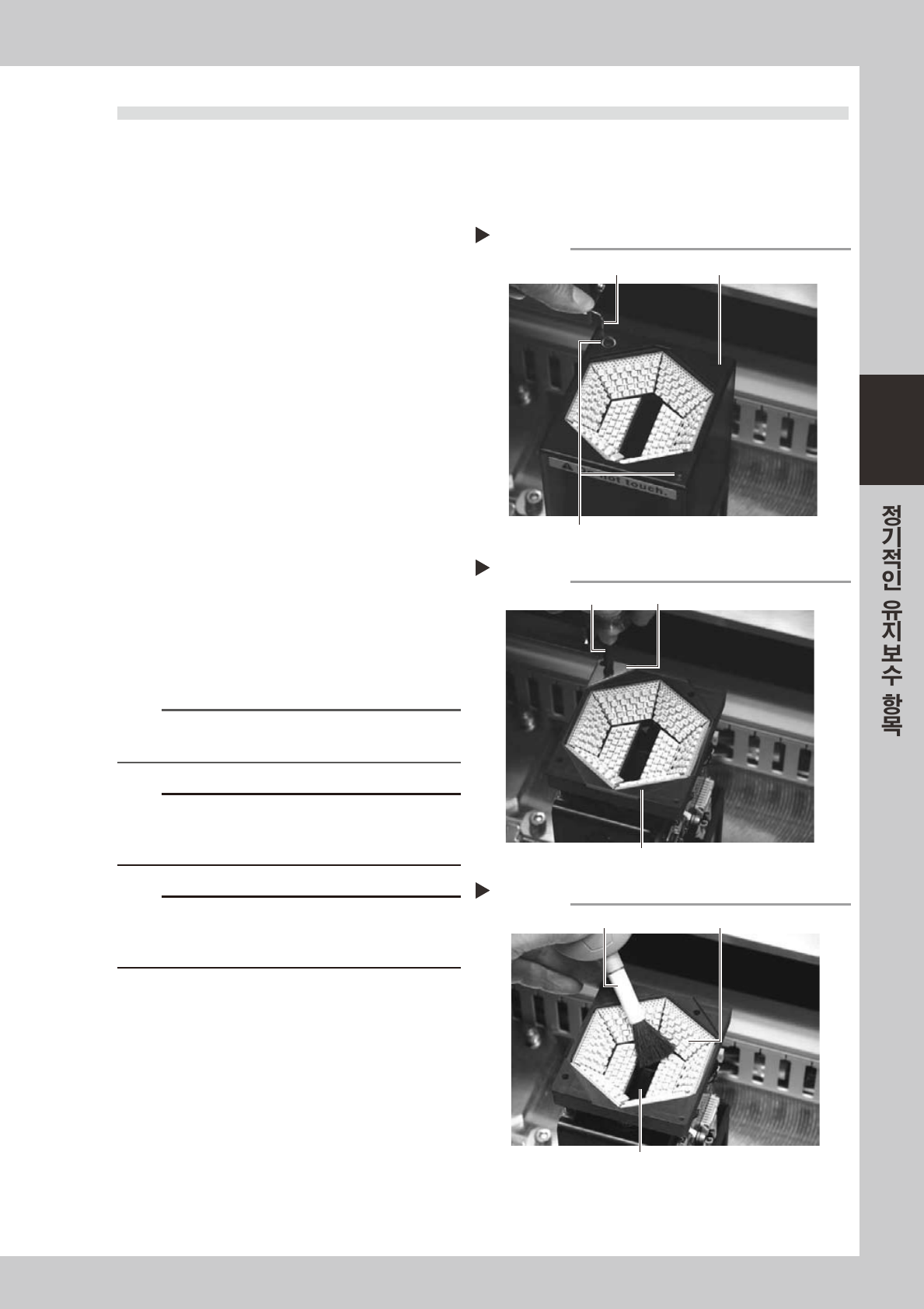

4.6 멀티카메라 조명 (1 년 )
멀티카메라의 렌즈나 조명은 보호 글래스의 안쪽에 있습니다 . 렌즈나 조명의 청소를 할 경우에는 , 보호 글
글래스를 분리하고 나서 해 주십시오 . 또 , 보호 글래스가 더러워져 있을 경우는 , 보호 글래스도 청소해 주
십시오 .
( 제 2 장「3. 카메라 보호 글래스의 청소」를 참조 )
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를종료하고 ,장비의전원스위치를
OFF 로해주십시오 .
2
멀티카메라 상면의 커버를 분리합니다 .
육각렌치로멀티카메라상면의나사2 개를분리하
고 ,멀티카메라커버를조심스럽게똑바로위로
들어올려서분리해주십시오 .
57342 - L6 - 00
3
조명 보호 글래스를 분리합니다 .
십자드라이버로글래스고정플레이트의고정나사
를분리합니다 .
573 43- L6-00
4
멀티카메라 조명의 청소를 합니다 .
1. 조명기판에는 ,많은LED 가장착되어있으므
로광학계브러시로청소해주십시오 .
2. 조명의중앙개구부안에하프밀러글래스가
있으므로 ,광학계브러시나광학계청소용면
봉 ,렌즈클리너등을사용해서청소해주십시
오.
57344 - L6- 0 0
참고
광학계 브러시 , 광학계 청소용 면봉 , 렌즈클리너는 옵션 구
입품입니다 .
c
주의
조명용기판에는 ,금속을가까이하지않도록합니다 .기판
상의패턴이파손될가능성이있으며 ,쇼트의위험도있습니
다.
c
주의
하프밀러글래스는두께1.0mm 로 ,상당히얇아서작은충
격에도깨질위험이있으므로 ,충분히주의해서청소해주십
시오 .
5
조명 보호 글래스를 장착합니다 .
조명보호글래스와멀티카메라커버를원상태로
장착해주십시오 .
멀티카메라 커버의 분리
Step 2
육각렌치
멀티카메라 커버
나사
조명 보호 글래스의 분리
Step 3
십자 드라이버
보호 글래스
글래스 고정플레이트
멀티카메라 조명의 청소
Step 4
광학계브러시
하프밀러 글래스
조명용 LED
3-34
3

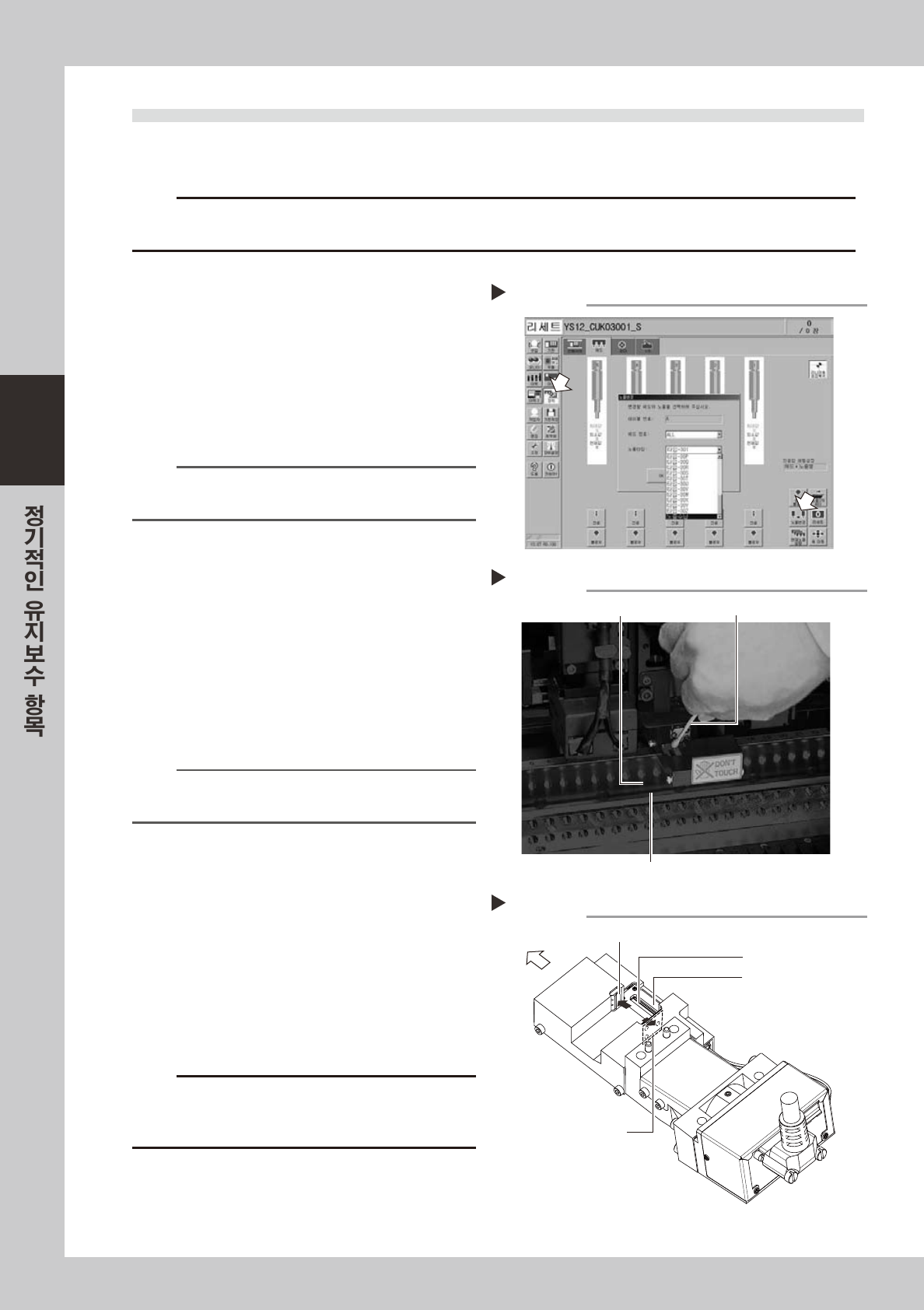

4.7 스캔 카메라 조명 (6 개월 )---YS12P
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 단의 개구부에 장착되어 있습니다 . 먼지 등에 의해 스캔
카메라의 조명 확산판 •프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시카메라각부에강한힘을가하지않도록주의해주십시오 .카메라내부에는글래스부품을사용하고있으므로파손될우려
가있습니다 .
1
노즐을 전부 수납합니다 .
1. [ 장치 ]버튼을누르고「헤드」탭을열어서[ 노
즐변경 ]버튼을누릅니다 .
2.「노즐변경」대화창에서헤드번호는「ALL」,
노즐타입은「노즐수납」을선택합니다 .
3. [OK]버튼을누르면모든헤드의노즐이수납
됩니다 .
58311-L6 -0 0
n
요점
노즐스테이션을 겸비하고 있지 않을 경우는 , 비상정지 버튼
을 누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드를 이동합니다 .
비상정지버튼을누르고 ,손으로헤드유니트를작
업하기쉬운위치로이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든헤드 ( 노즐홀더부 ) 를손으로상승단까
지올립니다 .
2. 스캔카메라를R 축모터의오른쪽까지이동시
킵니다 .이때무리한힘을가하지않도록해
주십시오 .
n
요점
싱글 피듀셜 카메라 사양의 경우 , 스캔 카메라를 왼쪽 단으
로 이동하면 , 작업하기가 수월합니다 .
4
확산판과 프리즘을 닦습니다 .
1. 메인조명확산판의상면및프리즘면의더러움
을면봉으로닦습니다 .프리즘면은좁으므로 ,
면봉등의선단을길게뽑아꼬아서가볍게닦
아주십시오 .
2. 사이드뷰조명확산판과프리즘을면봉으로닦
습니다 .프리즘면은정면에서보이지않으므
로손거울등을사용해주십시오 .
57346-L6-00
57347- L6- 0 0
c
주의
용제는사용하지말아주십시오 .용제를사용하면프리즘의
표면처리가벗겨지거나 ,확산판이변색될가능성이있습니
다.
노즐수납
Step 1
조명확산판과 프리즘의 청소
Step 4
조명확산판
프리즘
면봉
조명 확산판과 프리즘의 청소부위
메인용 확산판
사이드뷰용 확산판
사이드뷰용 프리즘
장비정면
메인용 프리즘
