2.3.2 X, Y, W 축 리니어가이드의 청소
•
급유
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2

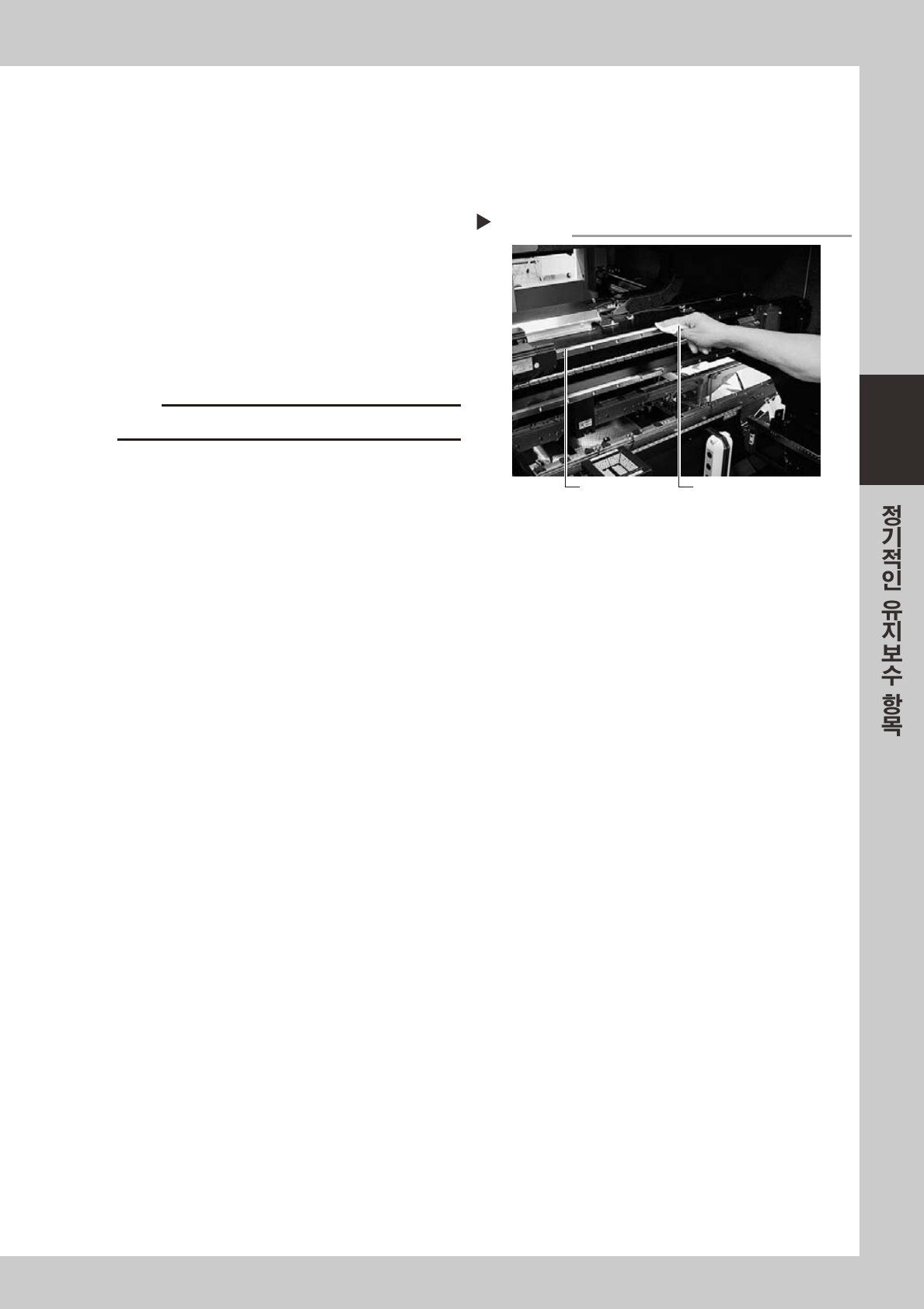

리니어가이드를 청소합니다 .
1. 각축을한쪽으로이동시키고나서 ,리니어가
이드전체를먼지가나지않는종이와이퍼( 크
린룸용 ) 로닦습니다 .
2. 그다음 ,축을반대쪽으로이동시켜 ,반대쪽
의리니어가이드도닦습니다 .
(X 축 ,Y 축 ,W 축 )
57314 - L 6-0 0
c
주의
리니어가이드레일의이동홈도정성스럽게닦아주십시오 .
리니어가이드의 청소
Step 2
가이드레일 종이 와이퍼
3-12
3
3

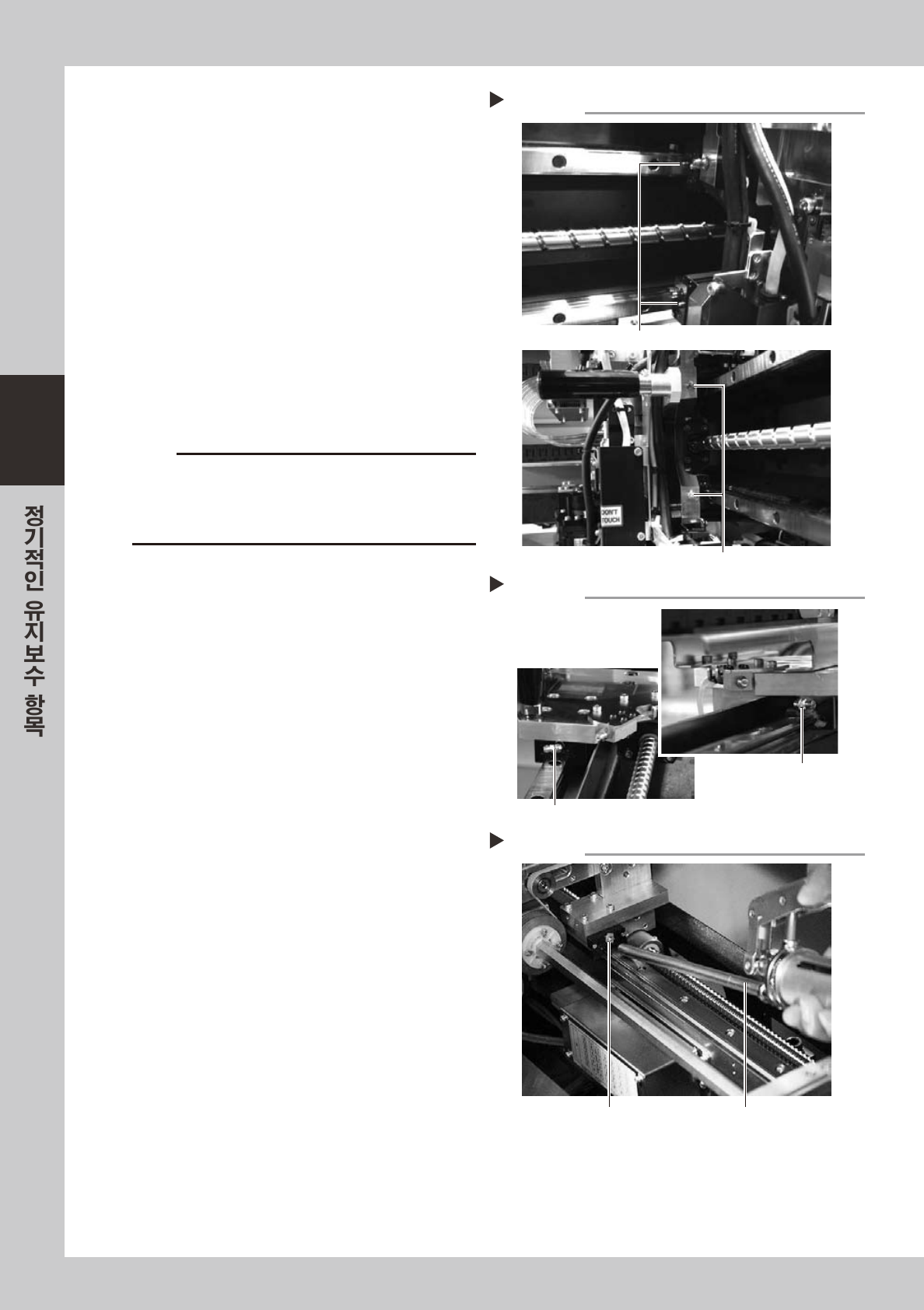

그리스를 도포합니다 .
1. X 축
그리스건을사용해서 ,X 축리니어가이드용그
리스니플로부터지정그리스 (NSL) 를주입합
니다 .
그리스니플은 ,헤드부뒷면의좌우에2 개씩
( 상하리니어가이드의위치에 )있습니다 .
( 합계4 군데 )
57315-L6 - 00
2. Y1,Y2 축
그리스건을사용하여 ,Y 축리니어가이드용그
리스니플로부터지정그리스 (NSL) 를주입합
니다 .
그리스니플은 ,각Y 축리니어가이드
•
슬라
이더전후에있습니다 .( 합계4 군데 )
노즐의장착은 ,그리스니플방향에맞춥니다 .
57316-L6-00
c
주의
Y 축의전후벤트형그리스니플은 ,노즐방향에맞추어그리
스건노즐을똑바로삽입해주십시오 .각도가어긋나면니플
의파손또는느슨해져서빠져버릴수가있습니다 .신중하게
삽입해주십시오 .
3. W 축
그리스건을사용하여 ,W 축리니어가이드용
그리스니플로부터지정그리스 (NSL) 를주입
합니다 .
57317-M 7- 0 0
4
여분의 그리스를 닦아냅니다 .
손으로축을수차례이동시킨후 ,여분의그리스
를닦아냅니다 .
X축 리니어가이드의 그리스업
Step 3-1
그리스 니플（소）
그리스 니플（대：홀더헤드에 설치）
Y축 리니어가이드의 그리스업
Step 3-2
Y축 리니어가이드부
그리스 니플
Y축 리니어가이드부 그리스 니플 계 4군데
W축 리니어가이드의 그리스업
Step 3-3
그리스 건그리스 니플
3-13
3
2.4 PU( 푸쉬업 ) 축의 점검
•
청소와 급유 ( 격월 )
푸쉬업 축은 , 기판클램프시의 기판휨을 방지하는 역할과 탑재시 기판의 눌림을 방지하는 중요한 축이 됩니
다.
또한 , 부품 탑재시에 기판의 눌림에 의한 탑재정도 틀어짐을 방지하는 역할도 있으므로 , 정상적으로 기능하
도록 정기적인 점검 / 청소를 할 필요가 있습니다 .
c
주의
푸쉬업축의트러블이발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습
니다 .
1

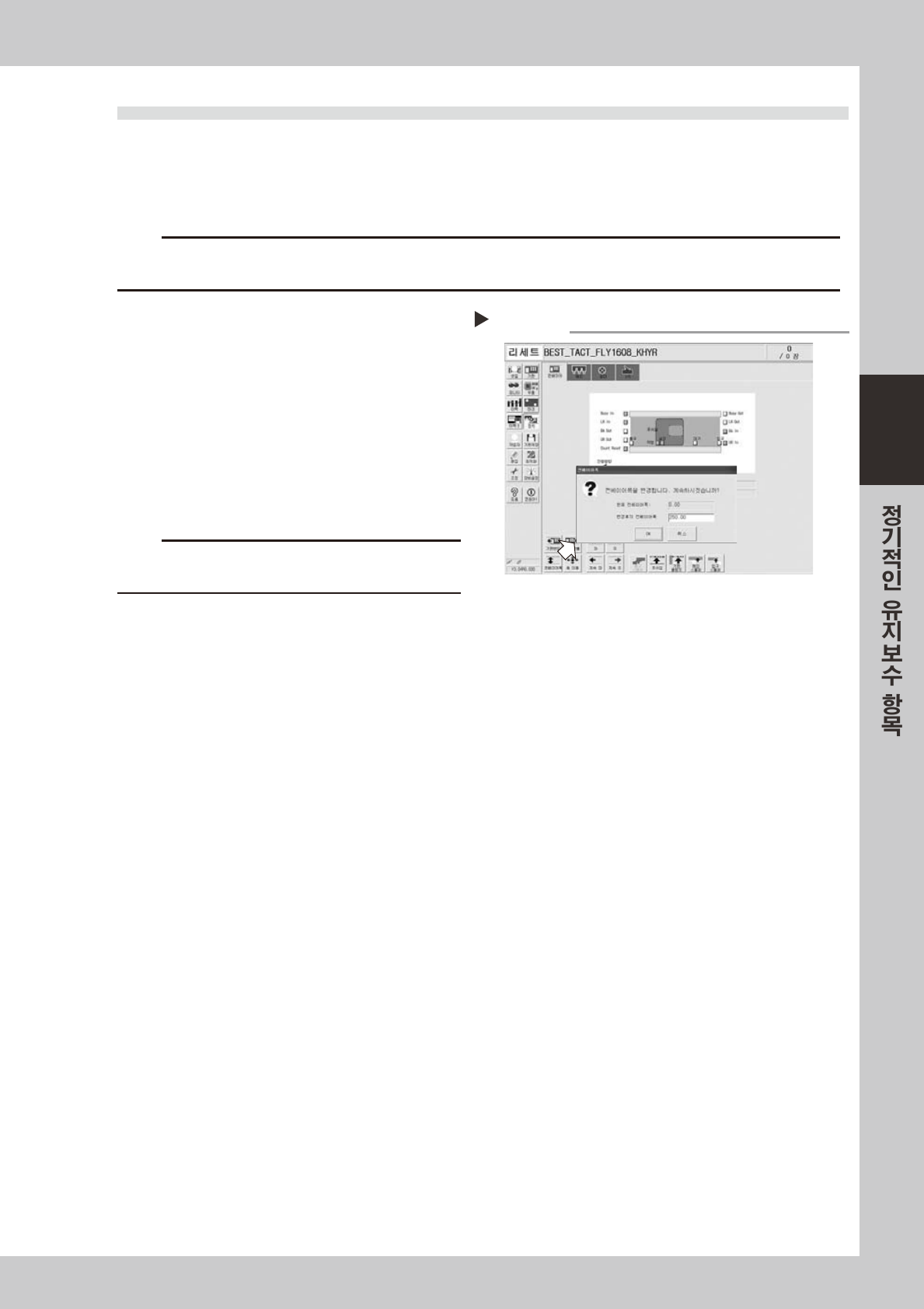

컨베이어폭을 최대폭으로 설정합니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭변경대
화창이표시됩니다 .컨베이어폭에사양의최대폭
을입력하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
5830 3 -L 6- 00
e
2
푸쉬업 플레이트를 분리합니다 .
안전을위해비상정지버튼을누른후 ,푸쉬업플
레이트를육각렌치로분리해주십시오 .
c
주의
푸쉬업플레이트는무거우므로 ,취급시에는충분히주의해
주십시오 .
3
푸쉬업 유니트를 상승시킵니다 .
비상정지를해제하고 ,푸쉬업유니트를수동조작
으로상승시킵니다 .
e
4
오래된 그리스를 손가락으로 제거합니
다.
안전을위해비상정지버튼을누른후,볼스크류 (2
군데 ) 와볼가이드 (2 군데 ) 의오래된그리스를
손가락으로깨끗하게제거해주십시오 .
컨베이어 폭의 입력
Step 1
