3-33
3
5
에어호스 브래킷을 분리합니다 .
육각렌치로 에어호스 브래킷을 고정하고 있는
볼트 (4 개 ) 를 분리해서 탈착해 주십시오 .
57368-L4-00
6
클리닝 키트를 준비합니다 .
1. 클리닝 키트 (KHN-M8860-00X) 의 용기에
IPA( 이소프로필 알코올 ) 를 넣습니다 .
2. 작업위치의 바로 아래에 헝겊을 깔아 놓습니
다.
57331-L4-00
c
주의
IPA( 이소프로필 알코올 ) 이외의 용액은 사용하지 마십시오 .
7
메인터넌스 볼트를 분리합니다 .
정밀 스패너로 스플라인 샤프트의 세정용 메인터
넌스 볼트를 분리합니다 .
57332-L4-00
c
주의
메인터넌스 볼트에는 , 와셔 팩킹이 끼워져 있으므로 , 떨어뜨
리지 않도록 주의해 주십시오 .
클리닝 키트
Step 6
펌프
노즐
메인터넌스 볼트의 분리
Step 7
정밀 스패너
메인터넌스 볼트
스플라인 상단 블록

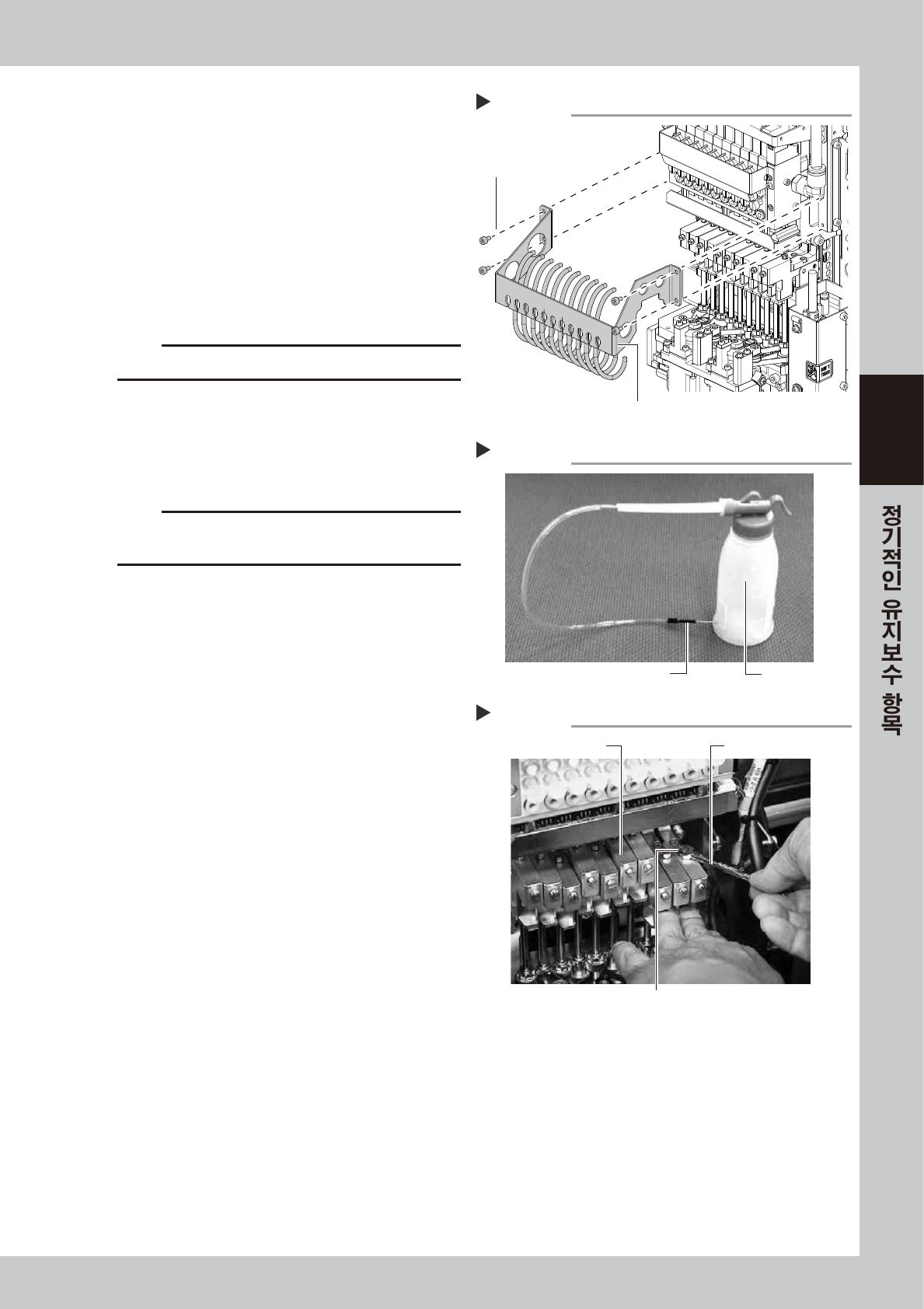

에어호스 브래킷의 탈착
Step 5
고정 볼트
에어호스 브래킷
3-34
3
8
스플라인 샤프트의 내부를 세정합니다 .
1. 스플라인 샤프트에 클리닝 키트의 노즐을 삽입
합니다 .
2. IPA 를 주입해서 스플라인 샤프트의 에어경로
를 씻어냅니다 .
57333-L4-00
9
스플라인의 에어경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 구입품 ) 을 준비해서 ,
옆 장비 등의 에어 커넥터에 접속합니다 .
2. 세정할 헤드의 바로 밑에 헝겊을 깔아둡니다 .
3. 에어가 새지 않도록 손가락으로 에어 조인트부
를 막고 , 에어블로우 툴로 스플라인 샤프트 안
을 에어 블로우합니다 .
4. 스플라인 샤프트 선단에 깔아둔 헝겊에 오염
물이 나오지 않는지 확인한 후 , 메인터너스
볼트를 체결합니다 .
n
요점
스플라인 샤프트에서 흘러 나오는 IPA 가 깨끗해 질 때까지
Step8~Step9 의 작업을 반복해 주십시오 .
57334-L4-00
c
주의
배기블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 착용해 주십시오 .
c
주의
메인터넌스 볼트에는 , 와셔 팩킹이 끼워져 있으므로 , 떨어뜨
리지 않도록 주의해 주십시오 .
0
작업을 반복합니다 .
Step7~Step9 의 작업을 반복해서 , 모든 헤드의
스플라인 샤프트안을 세척해 주십시오 .
q
에어호스 브래킷을 원상태로 장착합니
다.
육각렌치로 에어호스 브래킷을 볼트 (4 개 ) 로
고정해 주십시오 .
w
에어호스와 노즐을 원상태로 장착합니
다.
손으로 노즐을 탈착했을 경우에는 , 원위치의 헤드
에 되돌려 주십시오 .
참고
계속해서 후술의 「4.4.2 부압 상태의 확인」을 실행할 경우
는 , 노즐을 탈착한 상태로 해 두십시오 .

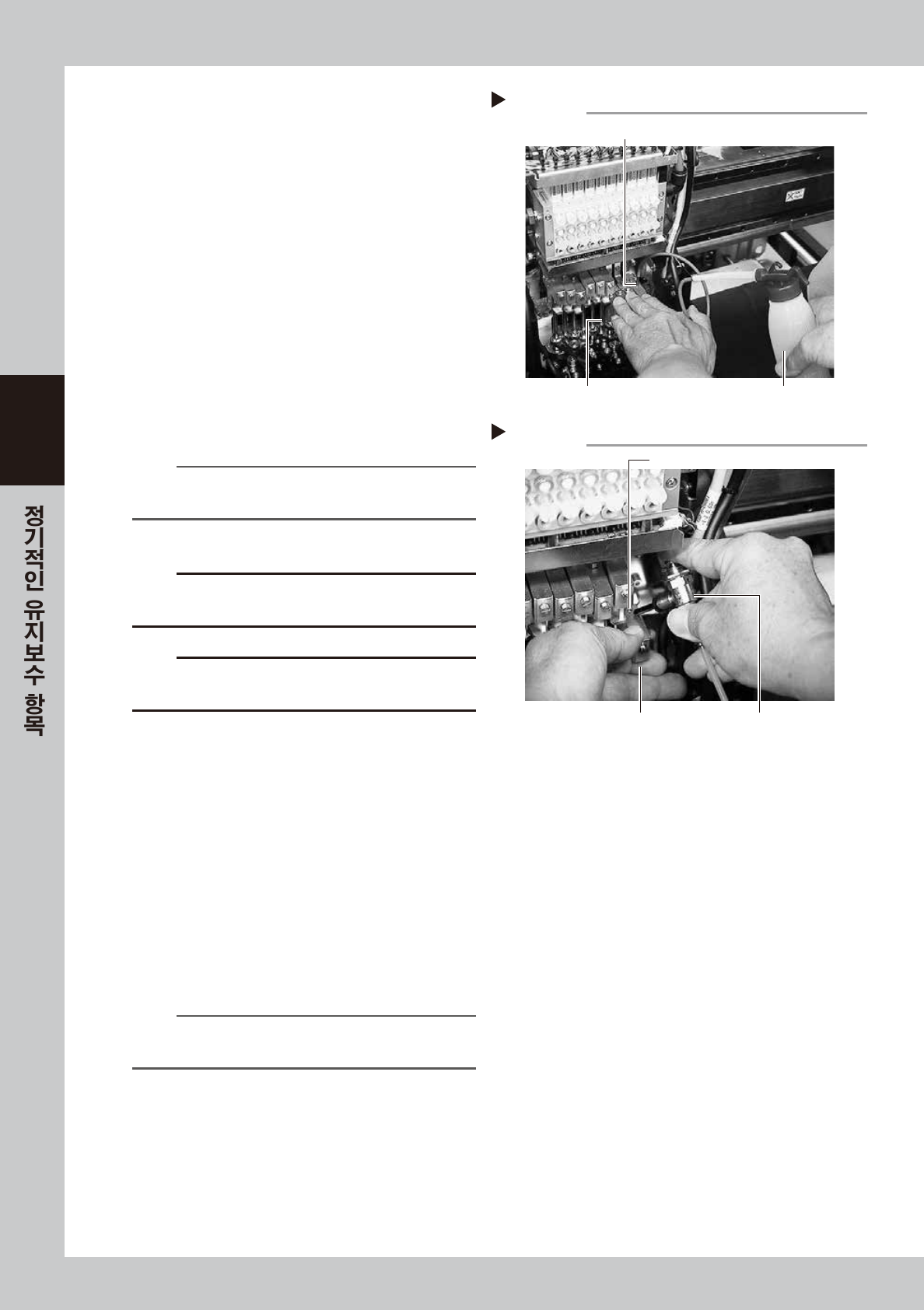

스플라인 샤프트의 세척
Step 8
클리닝 키트의 노즐
스플라인 샤프트 클리닝 킷의 펌프
스플라인 샤프트내의 에어블로우
Step 9
이 구멍으로 에어블로우 한다
에어블로우 툴손가락으로 밑에 있는 구멍을 막는다
3-35
3
4.4.2 부압 상태의 확인
스플라인 샤프트의 세척이 완료되면 , 부압확인도 실행합니다.
1
조립한 후의 확인을 합니다 .
1. 헤드는 노즐이 없는지 확인해 주십시오 .
2. [ 장치 ] -「헤드」화면을 열고 , [ 진공 ]
버튼을 눌러서 부압을 발생시킵니다 .
화면에 표시되는「최대값」의 수치가 하기의
개방상태의 기준값 이하로 되어 있는지 확인해
주십시오 .
58309-L4-00
2
노즐을 원상태로 장착합니다 .
노즐을 헤드의 원위치에 되돌려 주십시오 .
■ 스플라인 에어경로의 기준값
개방상태 :80 이하
밀폐상태 :190 이상
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다.
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고값으로 해 주십시오 .

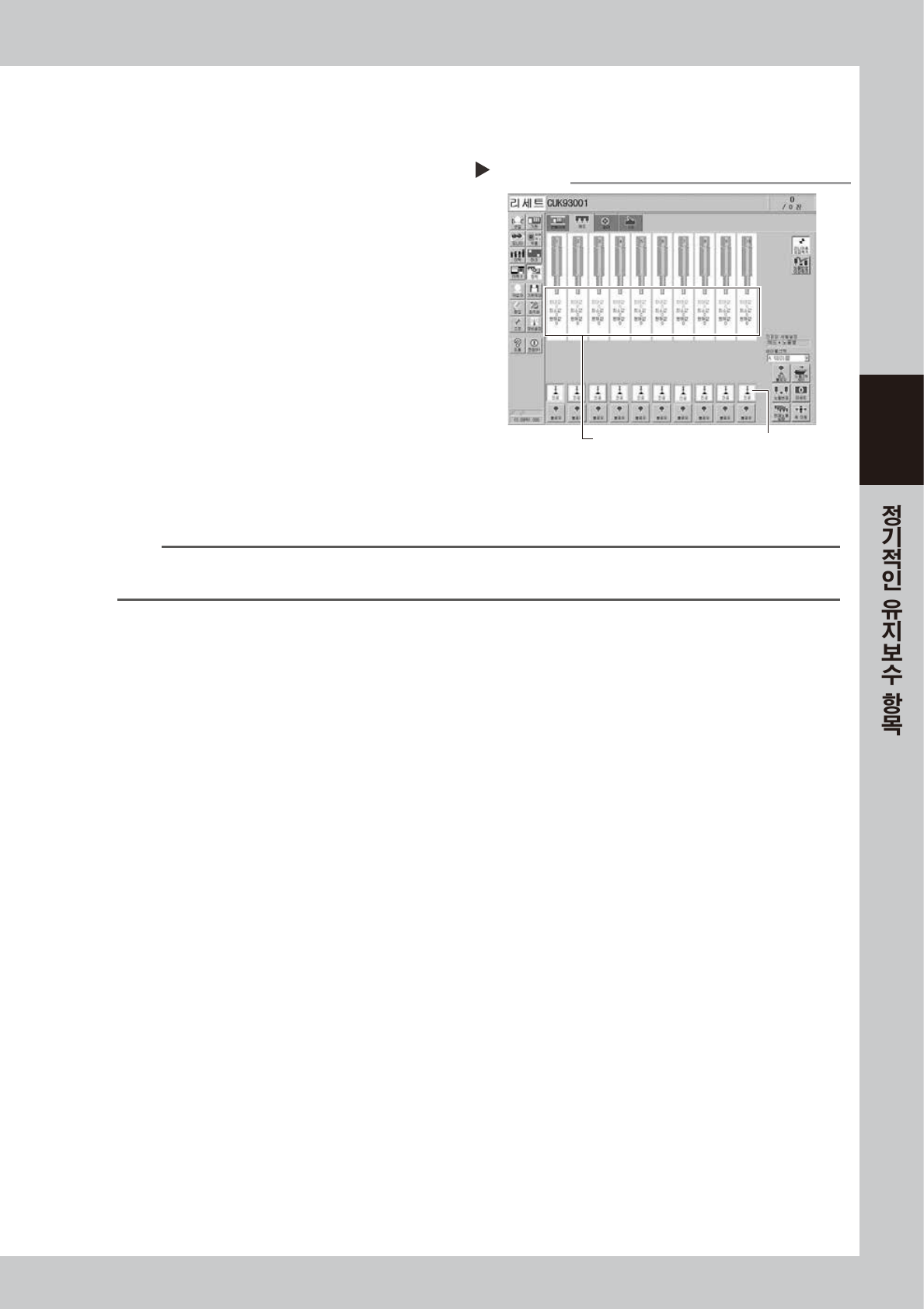

부압의 확인
Step 1
[진공] 버튼최대값을 확인한다
