5-6 5 2.3 .3 싱글레인 사양 W축의 급유개소 싱글레인 W축 볼스크류 W축 6각 스플라인 W축 가이드 W축 가이드 W축 볼스크류 구리스건 ： 손으로 도포 : 5 7 50 8- L4-00 급유부위 급유개소 주기 작 업방법 W 축 가 이드 2 6 개월 손으로 도 포 W 축 볼스 크류 4 6 개월 손으로 도 포 W 축 6 각 스플 라인 2 6 개월 손으로 도 포
5-5
5

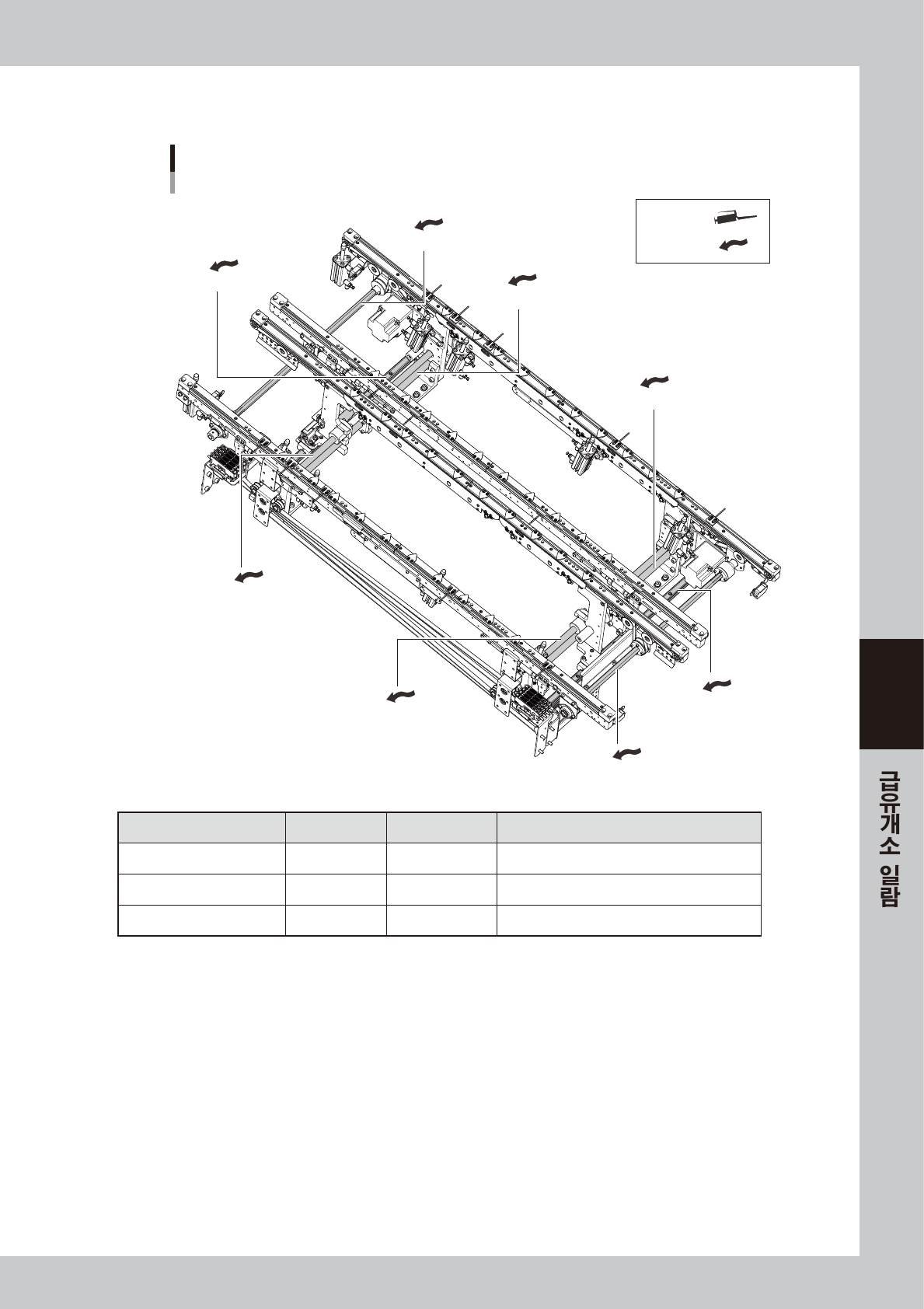

2.3.2 듀얼레인 사양
W축의 급유개소
듀얼 레인
구리스건 ：
손으로 도포 :
W축 볼스크류 (레인1)
W축 가이드
W축 6각 스플라인 (레인2)
W축 볼스크류 (레인1)
W축 가이드
W축 볼스크류 (레인2)
W축 6각 스플라인 (레인2)
W축 볼스크류 (레인2)
57504-L4-10
급유부위 급유개소 주기 작업방법
W 축 가이드 2 6 개월 손으로 도포
W 축 볼스크류 4 6 개월 손으로 도포
W 축 6 각 스플라인 2 6 개월 손으로 도포
5-6
5
2.3.3 싱글레인 사양
W축의 급유개소
싱글레인
W축 볼스크류
W축 6각 스플라인
W축 가이드
W축 가이드
W축 볼스크류
구리스건 ：
손으로 도포 :
57508-L4-00
급유부위 급유개소 주기 작업방법
W 축 가이드 2 6 개월 손으로 도포
W 축 볼스크류 4 6 개월 손으로 도포
W 축 6 각 스플라인 2 6 개월 손으로 도포
5-7
5
2.4 PU 축
2.4.1 듀얼 스테이지 사양
PU축의 급유개소
듀얼 스테이지
볼스크류
<스테이지1> <스테이지2>
볼스크류
볼스크류
볼스크류
볼스크류
볼스크류
구리스건 ：
손으로 도포 :
57505-L4-10
급유부위 급유개소 주기 작업방법
볼스크류 3 ( 각 스테이지 ) 2 개월 손으로 도포
2.4.2 듀얼레인 사양
PU축의 급유개소
듀얼레인
구리스건 ：
손으로 도포 :
볼스크류
<레인1>
<레인2>
볼스크류
볼스크류 볼스크류 볼스크류
볼스크류
57506 -L 4 -10
급유부위 급유개소 주기 작업방법
볼스크류 3 ( 각 레인 ) 2 개월 손으로 도포
