4.1 이젝터 필터의 청소와 교환
공급에어의 상태와 가동시간에도 따르지만 , 일반적으로 3 개월 간격으로 이젝터 필터를 점검하여 주십시오 .
다소 더러우면 에어블로우 툴로 제거하고 , 그 이상의 경우는 교환하실 것을 권장합니다.
e
1
작업 준비를 합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드 유닛을 앞쪽으로 이동시킵니다 .
4. 사각건을 헤드유닛 밑에 깔아 둡니다 .
2
정류판을 탈착합니다 .
육각렌치로 정류판을 탈착해 주십시오 .
57358-L4-00
3
필터캡을 분리합니다 .
일자 드라이버로 필터 캡을 풀어서 분리하여 주십
시오 .
57327-L4-00
4
필터를 청소합니다 .
핀셋 등으로 필터를 빼내고 , 필터의 오염정도가
적으면 , 에어블로우 툴로 청소하고 이젝터 안으로
다시 끼웁니다 .
57328-L4-00
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(K46-M8527-C0X) 으로 교환합니다.
장비의 가동 시간에도 따르지만 , 필터교환의 기준은 3 개월
에 1 회입니다.
5
필터를 장착합니다 .
1. 필터캡에 필터와 O 링을 끼워서 이젝터 안으로
삽입합니다 .
2. 필터캡을 우측으로 돌려서 잠궈 주십시오 .( 찰
칵하고 소리가 남 )
c
주의
필터를 장착할 때에 , 매니폴드와 필터캡과의 사이에 O 링이
빠져 나오지 않도록 주의하여 주십시오 .
6
정류판을 원상태로 장착합니다 .
1. 육각렌치로 Step2 에서 탈착시킨 정류판을
원상태로 장착해 주십시오 .
2. 깔아둔 사각건을 제거합니다 .

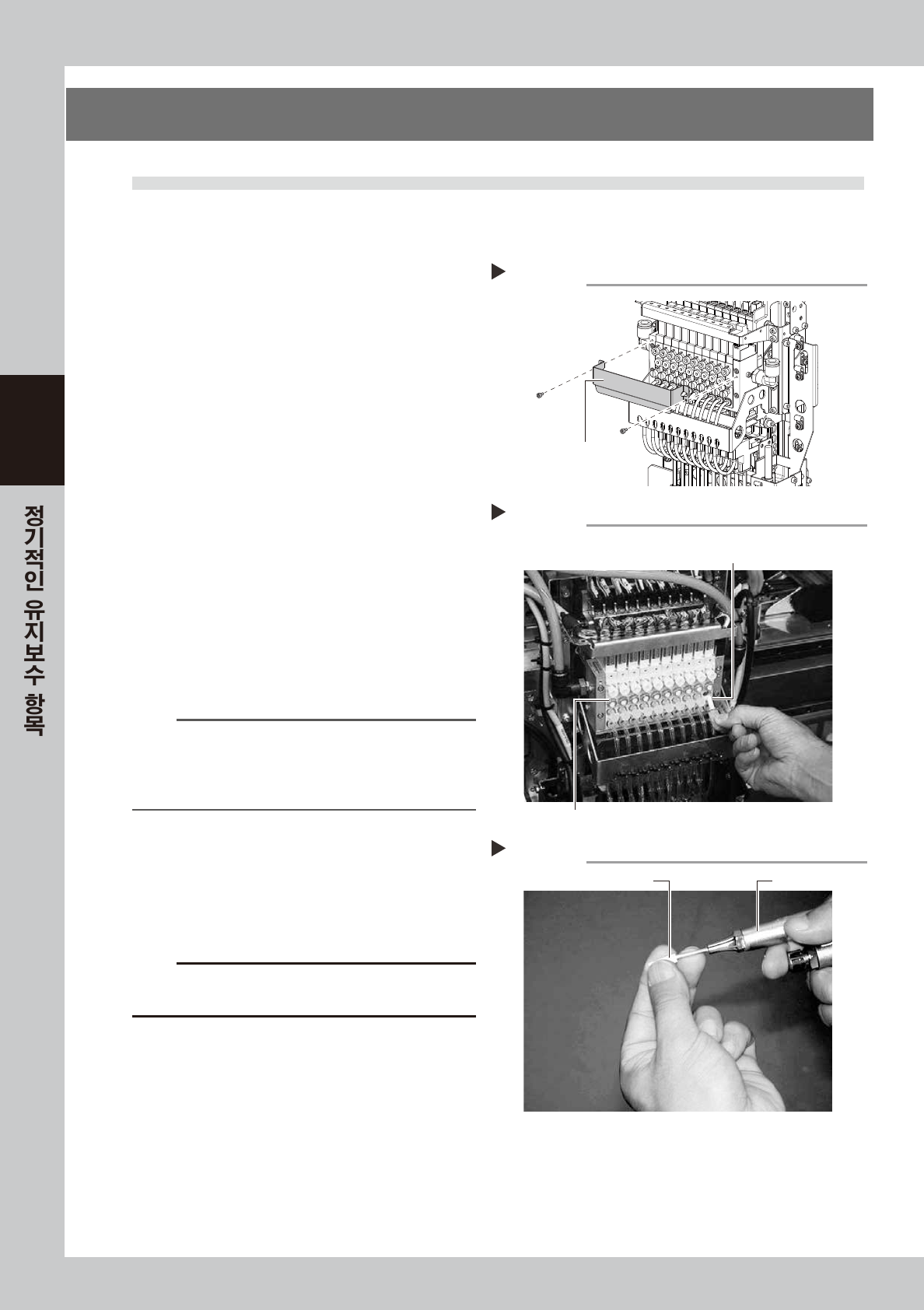

필터캡의 분리
Step 3
이젝터 본체
이젝터 필터
필터캡, O링
필터의 청소
Step 4
에어블로우 툴필터
정류판의 탈착
Step 2
정류판
3-29
3
4.2 이젝터 진공압력의 점검
이젝터 유닛의 각 이젝터 개체의 진공 레벨을 확인하고 , 상태를 판단합니다.
진공 레벨이 규정값까지 도달하지 않을 경우에는 , 밸브 또는 이젝터 BIT 를 교환할 필요가 있습니다.
제6장「3. 이젝터부」를 참조해서 교환작업을 실시해 주십시오 .
1
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
에어 호스를 분리합니다 .
하단의 조인트로부터 모든 에어호스를 분리해 주
십시오 . 상단의 에어호스는 분리하지 않습니다 .
57329-L4-00
3
각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ] - 「헤드」탭을 선택합니다 .
2. 상기에서 분리한 에어호스의 선단을 손가락으
로 막고 , [ 진공 ] 버튼을 누릅니다 . 같은식으
로 모든 헤드의 진공레벨을 확인해 주십시오 .
3. 에어호스가 밀폐된 상태에서의 최대값을 메모
하고, 측정 참고값 이상인지 확인해 주십시오 .
58305-L4-00
■ 이젝터 측정 참고값
밀폐상태 :190 이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로
( 스플라인 샤프트 내/ 이젝터와 스플라인의 에어호스 ) 를 다
시 살펴보고 , 필요에 따라서 청소와 교환을 해 주십시오 .
4
에어호스를 원상태로 끼웁니다 .

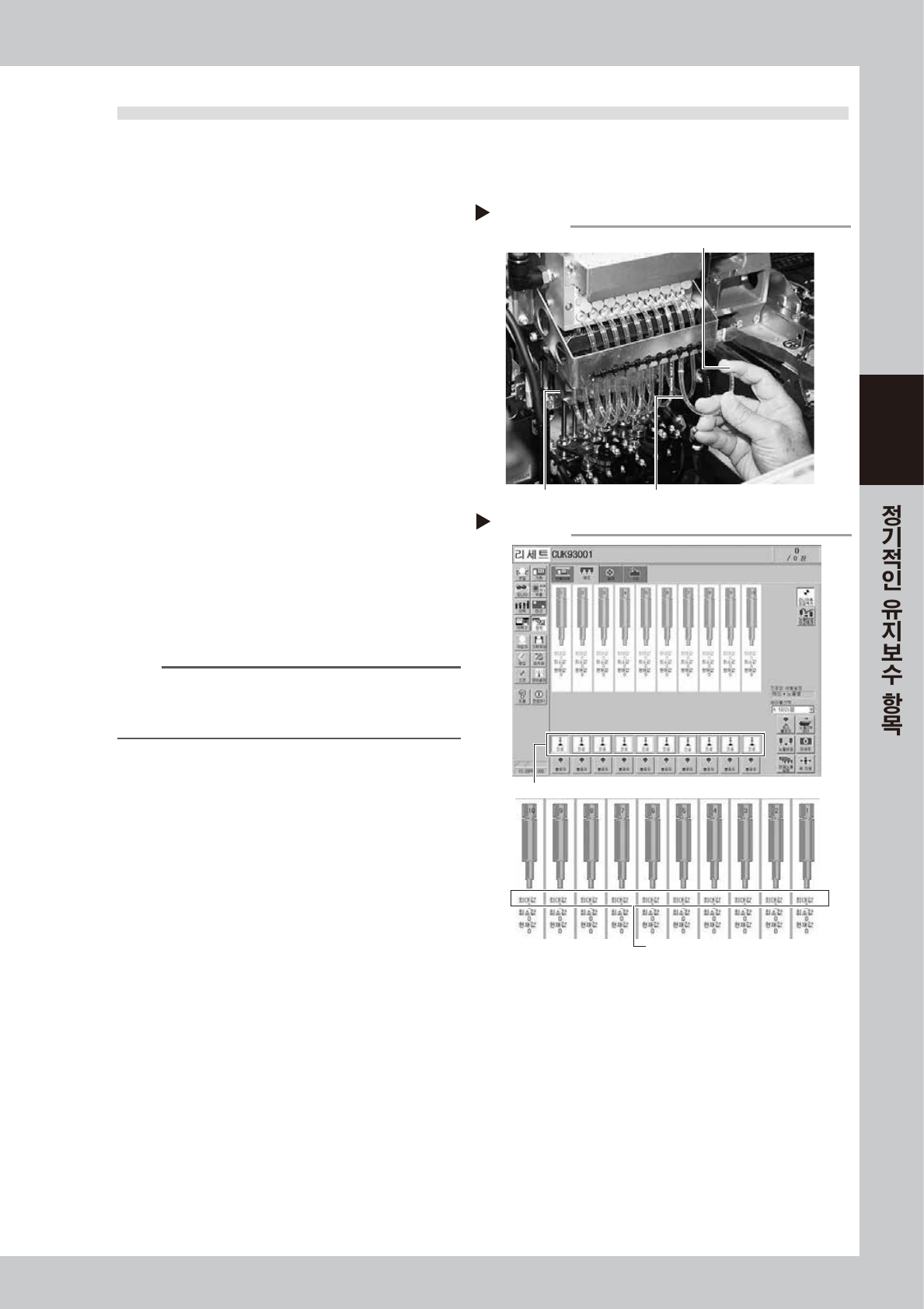

에어호스를 분리한다
Step 2, 3
분리한 에어호스(투명)베어링 홀더
측정시에는 손가락으로 막는다
진공레벨을 확인한다
Step 3
각 헤드의 [진공]버튼을 누른다
부압 최대값(밀폐상태의 최대값)을 확인
