3-37
3

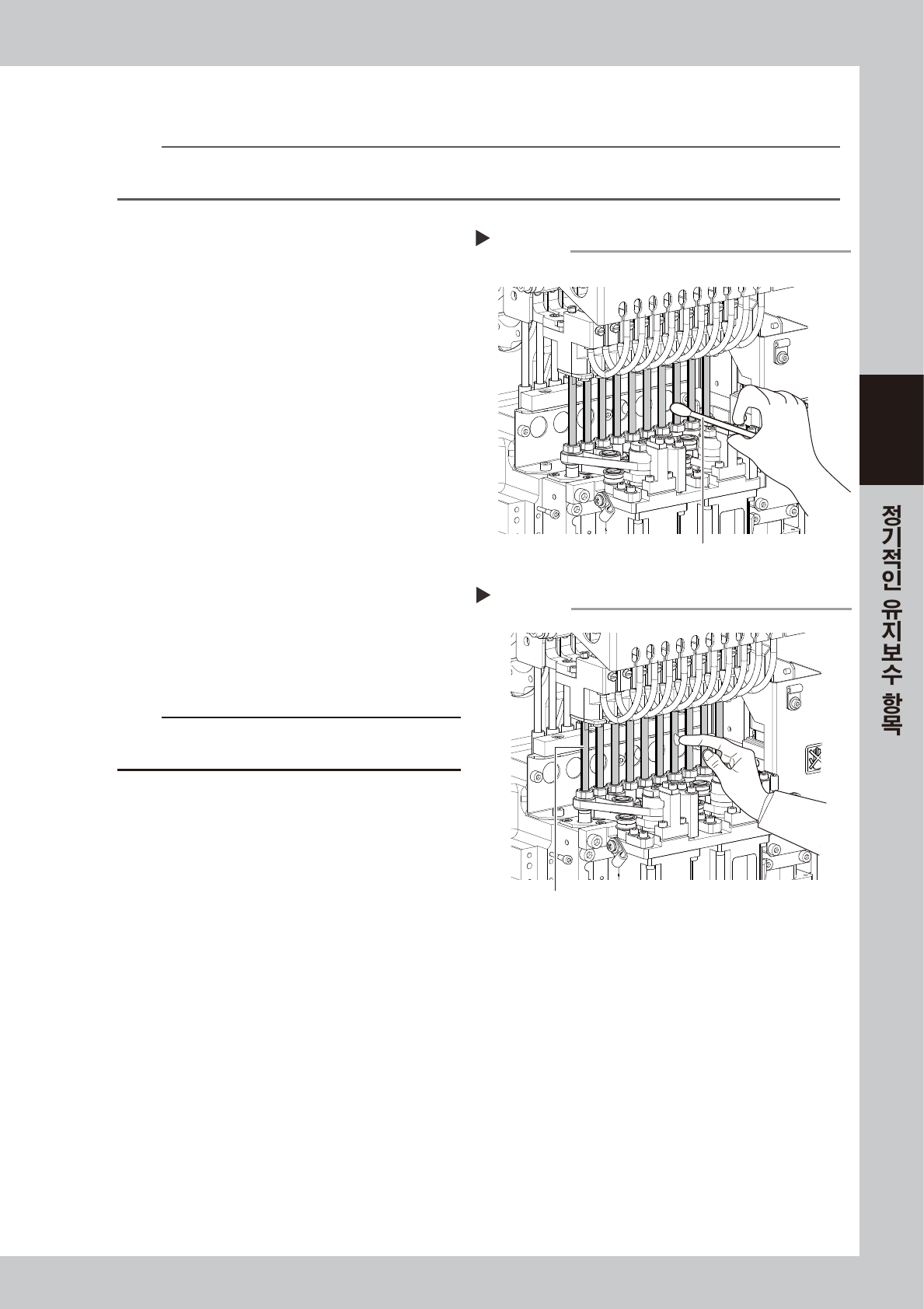

4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의 구리
스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
57370-L4-00
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57371-L4-00
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
스플라인 샤프트
스플라인 샤프트의 청소
Step 2
면봉
3-38
3
4.5 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필
터가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서
다음과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고
작업해 주십시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57336-L4 -10
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있
으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다.
컵 안에 오일이나 물이 차면 자동적으로 배출됩니다.
3
필터 컵을 분리합니다 .
1. 필터 컵의 버튼을 누르면서 우측으로 돌립니
다.
2. 필터 하우징의「IN」표시부에 버튼을 맞추고 ,
컵을 밑으로 당겨서 뺍니다 .
57338-L4-00
에어 커플러의 분리
Step 1
에어 커플러 공급/배출 밸브
필터 컵의 분리
Step 3
오일 미스트 필터
버튼
LOCK
IN
LOCK
IN
버튼
에어 필터
필터 컵
3-39
3
4
컵 안의 더러움을 청소합니다 .
1. 필터 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어 블로우한 후 , 헝겊으로 수분을 닦습니다 .
57337-L4-00
5
필터 엘리먼트를 분리합니다 .
에어 필터 :
엘리먼트 ASSY 를 좌측으로 돌려서 분리합니
다 . 에어 필터 엘리먼트는 상하의 어뎁터에
끼워져 있습니다 .
오일 미스트 필터 :
필터 엘리먼트를 좌측으로 돌려서 분리합니다.
57372-L4-00
6
엘리먼트의 상태를 확인합니다 .
필터 엘리먼트에 더러움이나 막힘의 유무를 확인
합니다 . 더러워져 있거나 막혀 있을 경우에는
새로운 필터 엘리먼트로 교환해 주십시오 .
7
필터 엘리먼트를 장착합니다 .
분리했을 때와 반대순으로 필터 엘리먼트를 장착
해 주십시오 .
8
필터 컵을 장착합니다 .
1. 필터 하우징의「IN」표시부에 컵의 버튼을
맞춰서 컵을 위로 밀어 올립니다 .
2. 「LOCK」표시부까지 컵을 좌측으로 돌려서
잠금니다 .
57373-L4-00
참고
「LOCK」표시부까지 컵을 돌리면 , 찰칵하고 소리가 납니다.
9
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어가 새지 않는지
확인합니다 .
2. 에어 공급 / 배출 밸브를 좌측으로 돌려서 전환
합니다 .
필터 컵의 세척
Step 4
필터 컵
물을 섞은 중성세제
필터 엘리먼트의 분리
Step 5
오일 미스트 필터
엘리먼트
에어 필터 엘리먼트
에어 필터 엘리먼트 ASSY
Lock
IN
Lock
IN
필터 컵의 장착
Step 8
필터 컵
