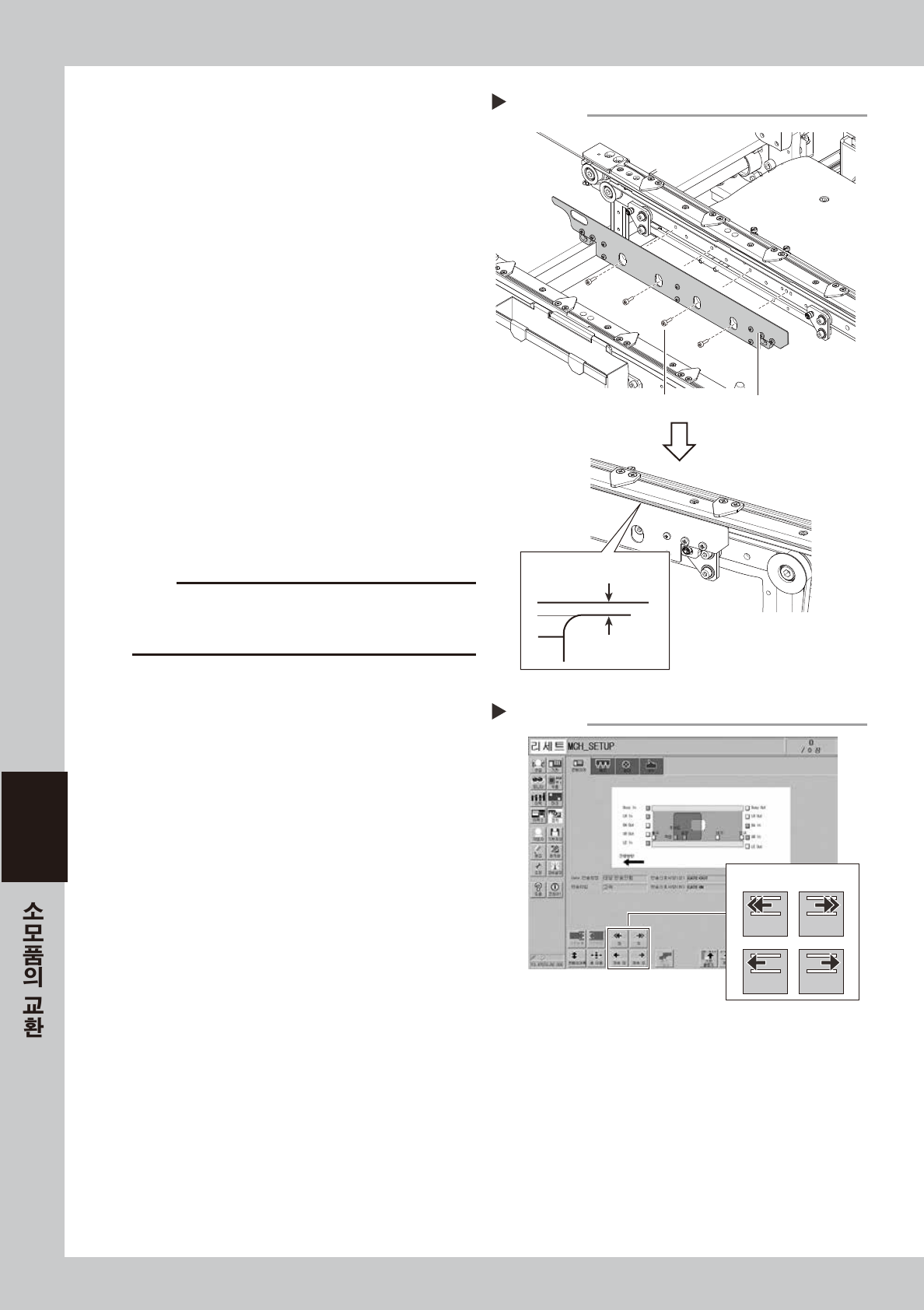

기판 클램프 보드의 장착
Step 10,11
기판 클램프 보드기판 클램프 보드 고정볼트
0.5 mm
기판 클램프
벨트 상면
컨베이어 동작확인
Step 11
[컨베이어 구동] 버튼
좌 우
저속 좌 저속 우
6-15
6
█
듀얼 스테이지 사양의 W2 축 컨베이어 벨트를 교환할 경우
여기에서는 , 듀얼 스테이지 사양 장비의 W2 컨베이어 벨트의 교환 방법 순서에 대해서 설명합니다 . Step1~Step4 까지는 전술의
「█ 듀얼 스테이지 W2 축 이외의 컨베이어 벨트를 교환할 경우」 와 같으므로 , 다음과 같이 Step5 부터 설명합니다 .
5
기판 데이터를 읽습니다 .
1. 임의의 기판 데이터를 선택해서 읽습니다 .
2. [ 기판 ]-「기판」화면을 열고 , 「A: 기판사이즈
X(mm) → 330」이하 , 「B: 기판사이즈
Y(mm) → 200」으로 수정합니다 .
참고
기판 데이터를 읽으면 , 다음 Step 의 [ 실장위치 이동 ] 버튼이
활성화됩니다 .
6
컨베이어를 실장위치로 이동시킵니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우 , 대차를 장착합니다 .
2. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 눌러서
컨베이어를 실장위치로 이동시킵니다 .
57631-L4-00
e
7
벨트를 느슨하게 합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 대차를 탈착
합니다 .
2. 육각렌치 2 개로 텐션이 걸려 있는 풀리의
고정볼트를 풉니다 .
풀리쪽 : 육각렌치 5mm
고정 볼트쪽 : 육각렌치 4mm
3. 풀리를 긴 구멍 끝까지 ( 푸는 방향 ) 이동시킵
니다 .
57622-L4-00

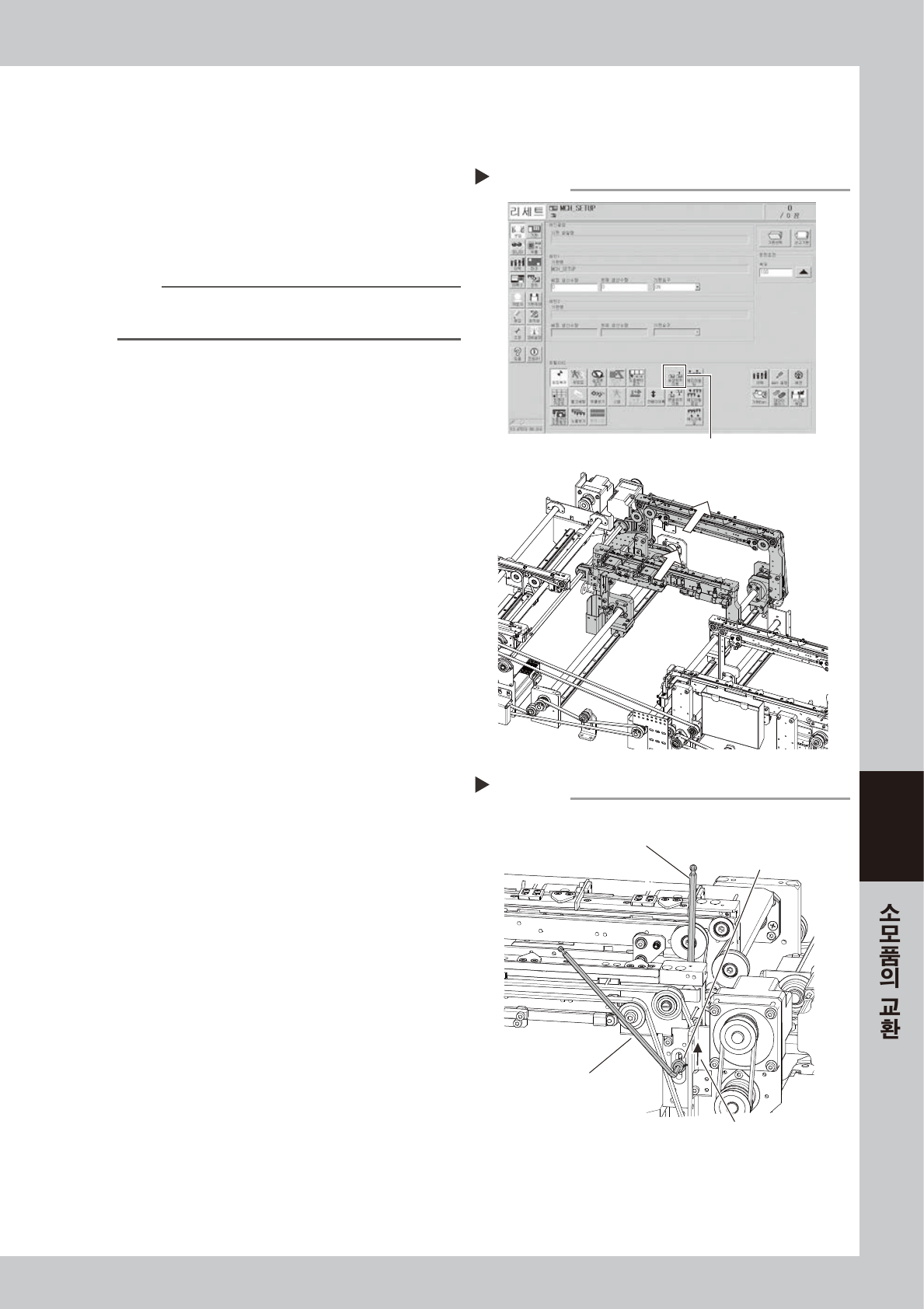

W2 컨베이어 실장위치 이동
Step 6
[실장위치 이동 ] 버튼
<W2 컨베이어>
벨트 텐션 풀기
Step 7
<W2 컨베이어>
육각렌치 4mm
육각렌치 5mm
※풀리쪽
풀리 고정볼트
풀리를 이동시켜서 벨트의 텐션을 푼다
6-16
6
8
샤프트의 고정볼트를 분리합니다 .
1. 장비 배면의 안전커버를 오픈합니다 .
2. 손으로 W2 안쪽 컨베이어 레일의 W 축 벨트를
우측으로 돌리면 , 컨베이어 레일이 장비의 앞
쪽으로 이동합니다 . 컨베이어 레일을 앞쪽으로
100mm 정도 이동시키면 스플라인 샤프트의
고정볼트에 접근할 수 있습니다 .
3. 육각렌치 (3) 로 샤프트의 고정볼트를 분리합니
다 . 6 각 스플라인 돌려서 볼트를 앞쪽으로 향
하게 하면 접근하기 쉽습니다 .
4. 상기의 2. 와 반대방향으로 W 축 벨트를 돌려
서 안쪽의 컨베이어 레일을 장비의 안쪽 끝까
지 이동시킵니다 .
57624-L4-00
9
벨트 구동용 풀리로부터 샤프트를뺍니
다.
샤프트를 장비의 앞쪽으로 당겨서 구동용 풀리로
부터 완전히 빼 주십시오 .
57625-L4-00
n
요점
샤프트를 당겨서 뺄 때에는 구동용 풀리가 빠지기 쉬우므로 ,
풀리를 손으로 지탱한 상태에서 작업해 주십시오 .
0
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
57626-L4-00
구동용 풀리로부터 샤프트를 뺀다
Step 9
<W2 컨베이어>
구동용 풀리
육각 스플라인 샤프트
샤프트를 화살표 방향(장비 앞쪽)으로 당긴다
벨트를 빼는 틈새
샤프트 고정볼트의 분리
Step 8
<W2 컨베이어 (배면에서 본 그림)>
W축 벨트를 손으로 움직인다
샤프트 고정볼트
6각 스플라인 샤프트
장비 안쪽
장비 앞쪽
컨베이어 벨트의 탈거
Step 10
<W2 컨베이어>
