4.6 U 축 (W2 축 ) 의 청소와 급유 ( 듀얼 스테이지 )
듀얼 스테이지 사양의 장비의 경우, 3 개월을 기준으로 볼스크류, 가이드 , 6 각 스플라인의 청소 및 급유가 필요
합니다. 다음과 같이, U 축 (W2 축 ) 의 청소와 급유방법에 대해서 설명합니다.
급유개소와 급유형태에 관해서는 , 「제 5 장 급유개소 일람」을 참조해 주십시오 .

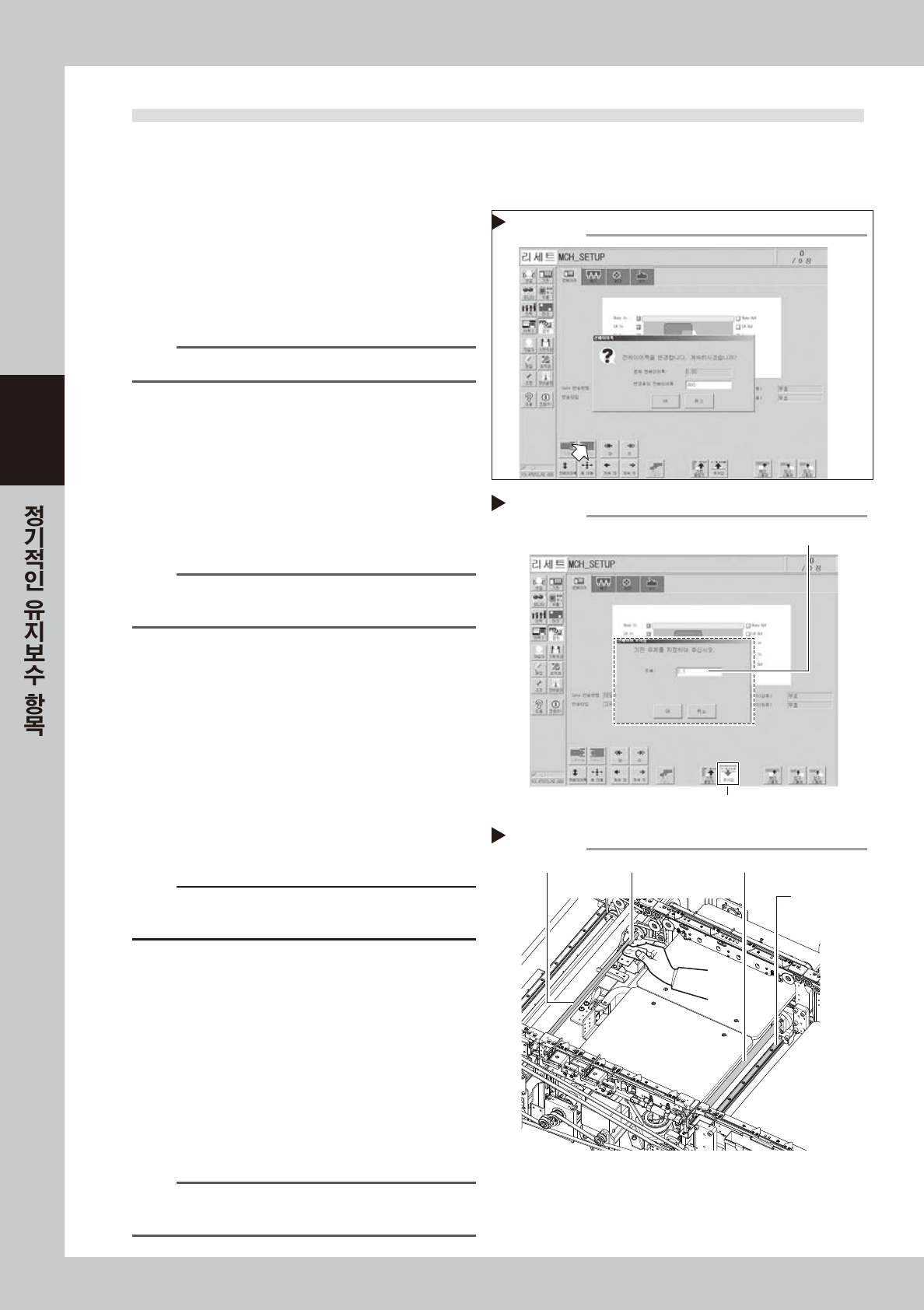

1
컨베이어폭을 최대폭으로 설정합니다 .
[ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭」변경
화면이 표시됩니다 . 장비 사양의 최대폭을 입력하
고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58315-L4-00
참고
듀얼 스테이지의 컨베이어 최대폭은 460mm 입니다.
2
스테이지 2 를 상승시킵니다 .
1. 스테이지 2 의 [ 푸쉬업 ] 버튼을 눌러서 ,
「컨베이어 푸쉬업」화면을 표시합니다 .
2. 「두께」란에「0.1mm」를 입력하고 , [OK]
버튼을 눌러 주십시오 . 스테이지 2 가 상승합
니다 .
58316-L4-00
n
요점
스테이지 2 를 상승시키면 , 볼스크류 및 가이드에 접근하기가
수월합니다 .
e
3
U 축 (W2 축 ) 의 각부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 종이 와이퍼 등으로 , U 축의
볼스크류 2 개 , 가이드 2 개 , 6 각 스플라인
1 개의 오래된 구리스나 더러움을 닦아냅니다 .
57339-L4-00
c
주의
청소 작업시에는 , 볼스크류의 리드 홈도 정성껏 닦아 주십시
오 . 또한 이물질의 발생 여부도 확인합니다 .
4
컨베이어폭을 최소폭으로 설정합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 , 컨베이어폭
변경 화면을 표시합니다 .
3. 「변경후의 컨베이어폭」란에 최소폭「50mm」
를 입력하고 [OK] 버튼을 누릅니다 .
컨베이어가 최소폭으로 변경됩니다 .
4. Step2 와 같은식으로 스테이지 2 를 상승시킵
니다 .
참고
컨베이어폭을 변경하면 자동적으로 푸쉬업 플레이트가 하강됩
니다 .
U축 각부의 청소
Step 3
가이드
종이 와이퍼6각 스플라인
볼스크류
컨베이어 폭의 입력
Step 1
Step 2
푸쉬업 유니트의 상승
[푸쉬업] 버튼
「0.1mm」 를 입력
3-41
3
e
5
남은 다른 부분을 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 종이 와이퍼 등으로 Step3
에서 닦은 나머지 다른 부분을 닦아냅니다 .
57340-L4-00
6

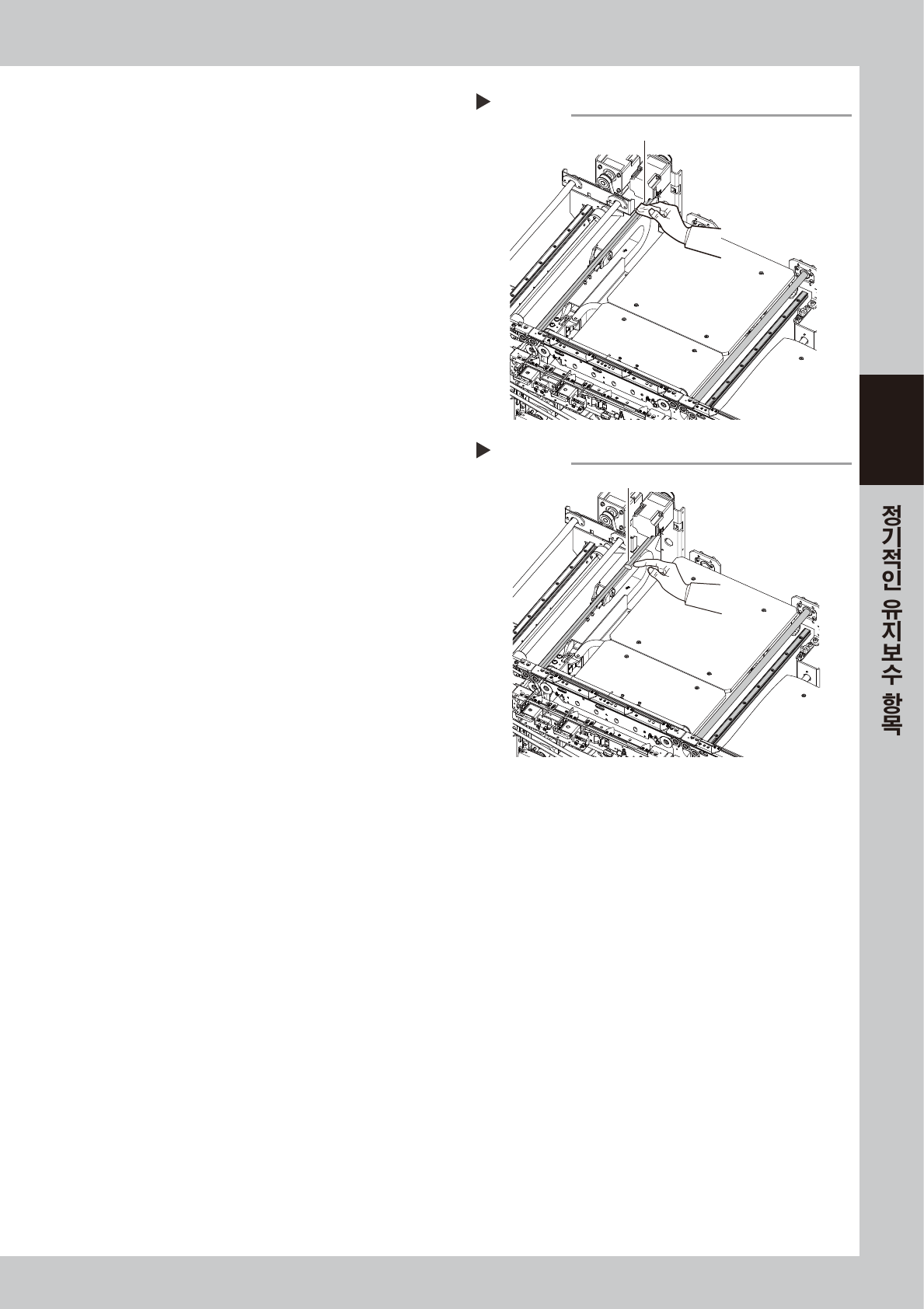

구리스를 도포합니다 .
1. 컨베이어가 최소폭인 상태에서 , 장갑을 낀 손
에 지정 구리스 (NSL) 를 묻혀서 , 6 각 스플라
인의 표면 , 볼스크류와 가이드의 표면 및 홈
부분에 균일하게 도포해 주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
3. Step1과 같이 컨베이어를 최대폭으로 합니다.
4. Step2 와 같이 푸쉬업 플레이트를 상승시킵니
다.
e
5. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
6. 상기의 1. 에서 도포하지 않은 부분에 구리스
를 도포해 주십시오 .
57341-L4-00
7
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우 , 대차를 장착합니다 .
2. Step1 과 Step4 의 순서대로 컨베이어폭을
최대 - 최소폭으로 수차례 반복합니다 .
e
8
여분의 구리스를 닦아냅니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 종이 와이퍼 등으로 , 6 각
스플라인 단면과 , 볼스크류 및 가이드의 단면
에 남아 있는 여분의 구리스를 닦아주십시오 .
U축 각부의 청소2
Step 5
남은 다른 부분을 닦아낸다
U축의 구리스 도포
Step 6
구리스(균일하게 도포)
3-42
3
5. 6 개월
5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 헤드유닛의 우측에 장착되어 있습니다. ( 좌측 카메라는 옵션 )
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에 카메라 각 부에 강한 힘을 주지 않도록 주의하여 주십시오 . 카메라의 광축 조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴
수 없습니다 .
1
헤드 유닛을 이동합니다 .
e
1.
손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우에는 , 대차를 탈착합니다 .
4. 헤드 유닛을 앞쪽으로 이동시킵니다 .
2

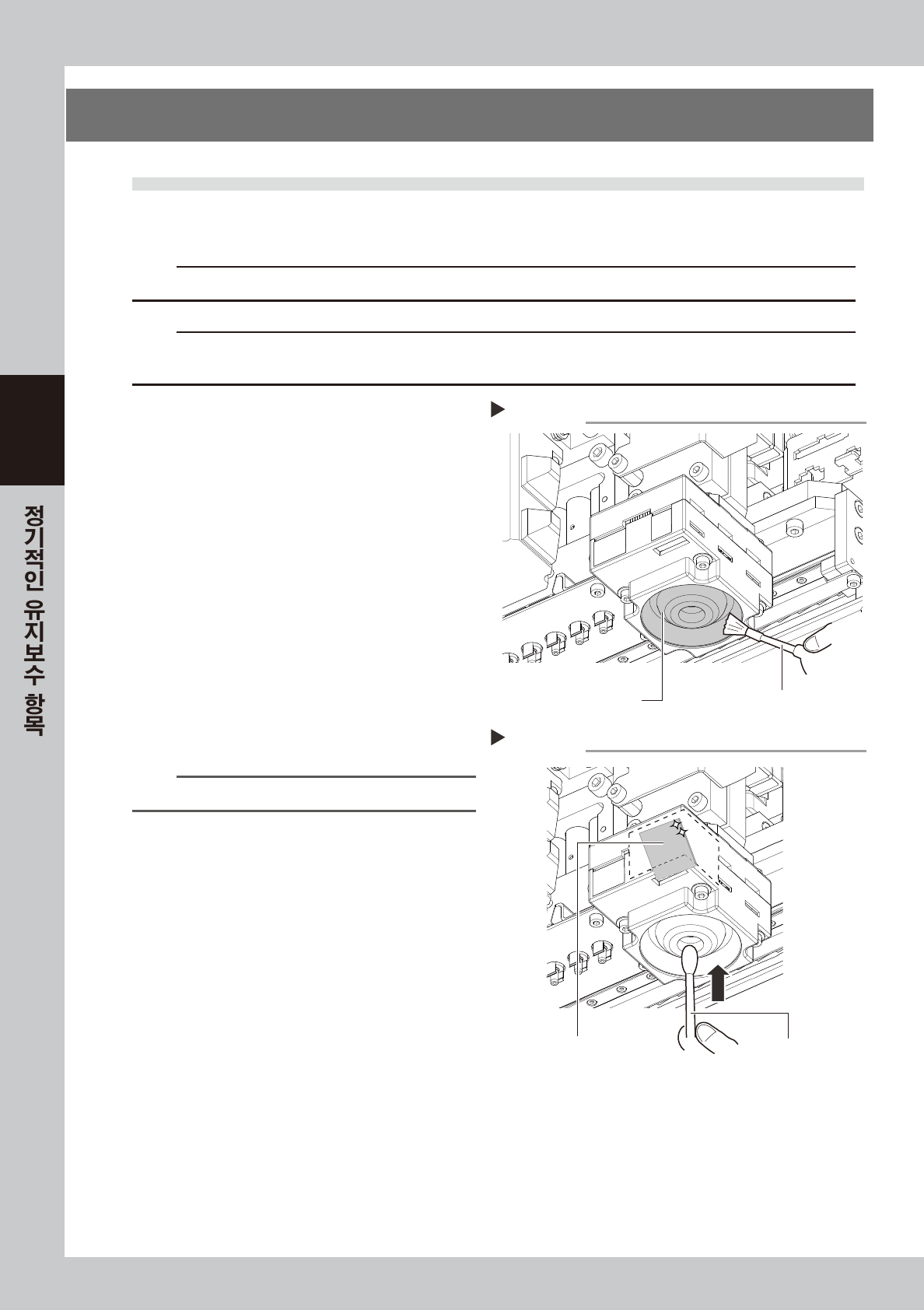

조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
57342-L4-00
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57343-L4-00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
렌즈 클리너를 적신 면봉
반사판의 청소
Step 3
반사판
