■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승해 버리는 상태
를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 아래의 순서대로 실행하여 주십시
오 . 다음과 같이 Type302A 노즐을 예로 들어서 노즐 막힘을 확인하는 방법에 대해서 설명합니다 .
n
요점
노즐 막힘의 판정 기준이 되는「노즐 해방시의 진공레벨」은 , 노즐의 타입에 따라 다릅니다. Type302A 노즐 이외의 노즐은
후술의「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
e
1
노즐을 장착합니다 .
1. 비상정지 버튼을 누르고 , 모든 헤드에
Type302A 노즐을 장착해 주십시오 .
노즐스테이션을 겸비하고 있는 장비는
[ 노즐변경 ] 버튼을 눌러서 노즐을 교환해
주십시오 .
2. 테이블을 전환해서 , AB 양쪽 헤드 유닛에
노즐을 장착합니다 .
58202-L4-00
2
수치를 리세트합니다 .

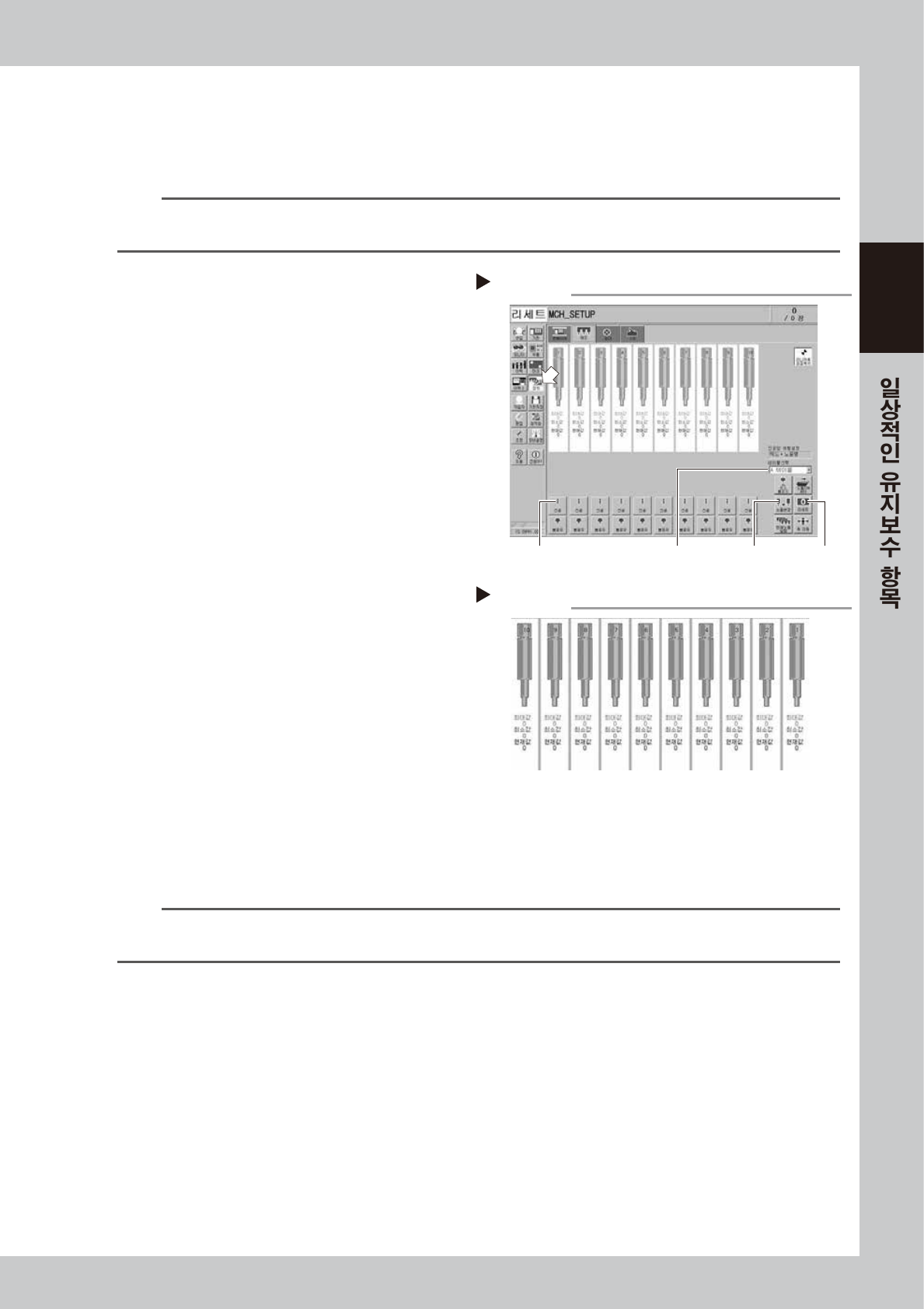

[ 장치 ]-「헤드」 화면을 열고 , 화면우측 하단의
[ 리세트 ] 버튼을 눌러서 , 진공레벨의 수치를
리세트 시켜 주십시오 . 테이블을 전환해서 모든
테이블에서 실시합니다 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 진공 ]
버튼을 ON 하고 , 수치가 상승하면 5~10 초 후에
OFF 시켜 주십시오 . 테이블을 전환해서 모든 테
이블에서 실시합니다 .
4
수치를 확인합니다 .
헤드의 화면상에 빨간글자로 표시된「최대값」의
수치를 테이블을 전환해서 전부 확인해 주십시오 .
확인한 수치가 80~120 이면 정상범위 이내입니
다 . 만약 , 120 을 넘을 경우는 , 노즐 구멍이 더러
워져 있을 가능성이 있으므로 제 3 장「1.2 노즐의
청소」및「2.1 노즐 에어경로의 청소」를 참조해서
노즐을 청소해 주십시오 .
58203-L4-00
n
요점
노즐을 청소한 후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 더러워져 있을 가능성이 있습니
다. 제 3 장「4.4.1 스플라인 샤프트 내부의 세정」을 참조해서 샤프트의 내부를 청소해 주십시오 .
부압발생
Step 1~3
[노즐변경]
버튼
테이블 선택
버튼
[리세트]
버튼
[진공]
버튼
부압확인
Step 4
2-4
2
1.1.1 노즐 해방시의 진공레벨
하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다.
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .
■
개방상태 규격치 일람
노즐 개방상태 규격치 비고
Typ e301A 160~200
표준 노즐
Typ e302A 80~120
Type311A 180~210
협인접 노즐Typ e312A 140~180
Typ e313A 60~100
Typ e303A/Type314A
*
50~90
표준
•
협인접 공통노즐Typ e304A/Type315A
*
40~80
Typ e307A/Type318A
*
40 〜 80
노즐 없음 40~80
n
요점
⁎표시 노즐은 다른 노즐에 비해 노즐 홀이 크기 때문에, ⁎표시 노즐이 상기의 규격치를 넘으면 , 헤드내의 에어 경로 ( 스플라인
샤프트 ) 가 더러워져 있을 가능성이 높습니다.
2-5
2
1.2 육안으로 확인하기
육안으로 확인하는 방법으로서 하기의 2 종류가 있습니다.
■ 노즐을 빼내어 확대경으로 확대해서 본다

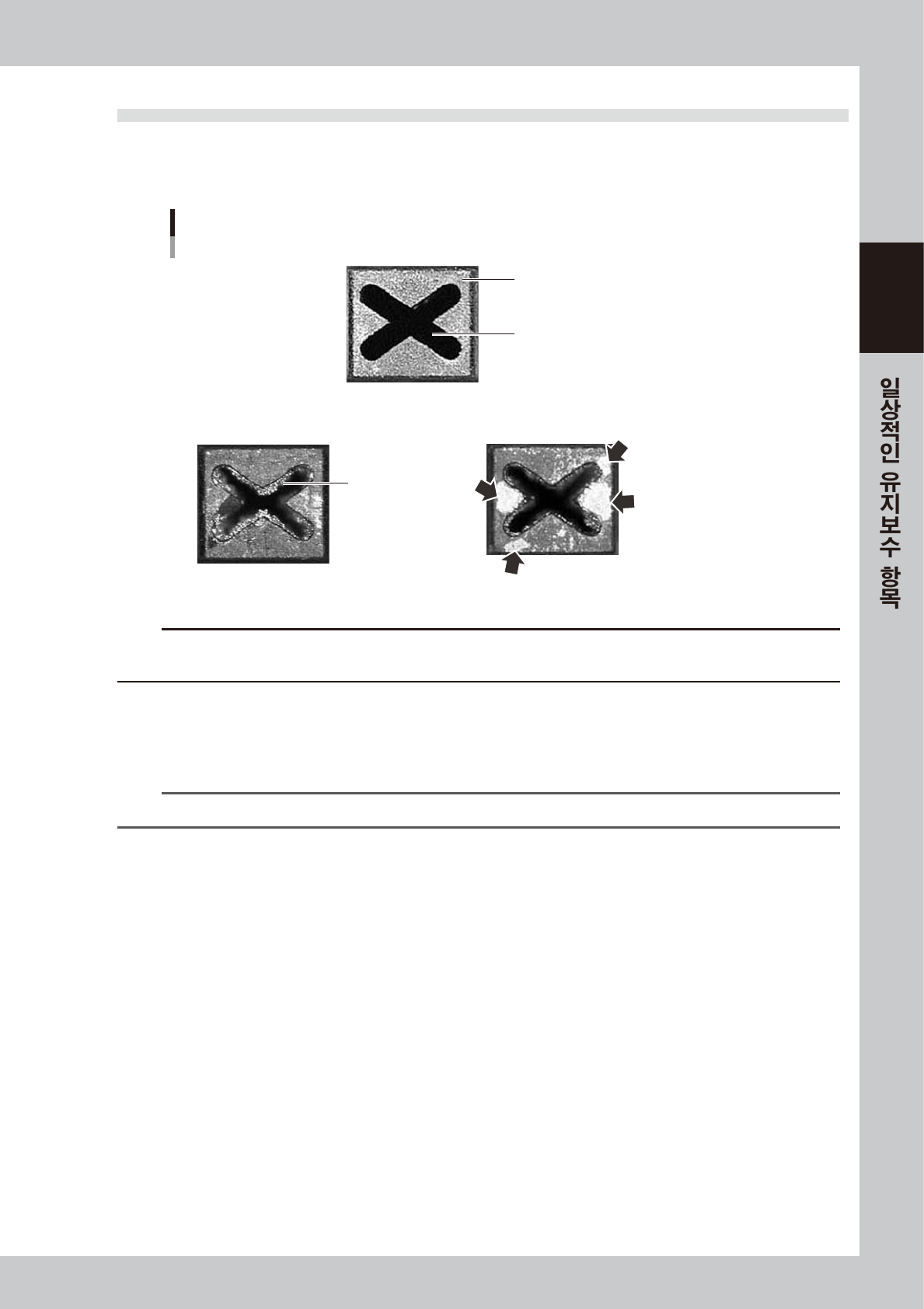

노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍
노즐상태의 확인 포인트
◆ 정상인 상태
NG 개구부가 막혀 있는 상태 NG 선단이 빛나고 있는 상태
57200-L4-00
c
주의
상기의 확인을 한 상태에서 NG 라고 판단된 경우는 , 노즐의 개구부 및 선단부를 청소해 주십시오 .
청소방법에 관해서는 제 3 장「1.2 노즐의 청소」및「2.1 노즐 에어경로의 청소」를 참조해 주십시오 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1. 노즐을 빼기 쉬운 위치에 헤드를 이동시켜서 , 손으로 노즐을 빼 주십시오 .
2. 확인 및 노즐청소가 완료되면 , 노즐의 방향에 주의해서 원위치에 세팅합니다 .
n
요점
좀더 간편한 방법은 , 헤드에 장착되어 있는 노즐을 거울 등으로 확인할 수 있습니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1. 모든 노즐을 노즐 스테이션에 수납합니다 .
2. 「장치」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐을 탈착 가능한 상태로 합니다 .
3. 확인 및 노즐청소가 완료되면 , 노즐을 원위치에 되돌린 후에 [ 노즐 STN 셔터 ] 버튼을 누릅니다 .
