6-13 6 n 요점 본 장 비 의 컨 베 이 어 벨 트 의 텐 션 측정 부 위 및 텐 션 규 격 은 다음과 같 습 니 다 . 필 요 에 따 라 , 텐 션 조 절 기 를 사용 해 서 조 정 해 주십 시 오 . 반송방향 컨베이어 벨트의 텐션측정 부위와 텐션규격 YS24X W1 W2 W3 반송방향 반송방향 <듀얼 스테이지 사양> 텐션측정 부위： STD : 표준 컨베이어의 텐션규격 EX…
6-12
6
7
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
57618-L4-00
8
벨트 가이드와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는
벨트의 마모 가루는 버큠 ASSY( 옵션 ) 로
흡인해 주십시오 .
2. 풀리 외주면에 벨트의 마모 가루가 부착되어
있을 경우에는 , 플라스틱 헤라 등으로 제거합
니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
57619-L4-00
c
주의
풀리나 가이드에 상처내지 않도록 , 플라스틱 헤라와 브러시
를 사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제(IPA 등) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
9
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 텐셔너 ( 풀리 ) 에
임시로 걸어둡니다 .
2. 고정볼트를 체결해서 샤프트를 고정합니다 .
3. 텐셔너 ( 풀리 / 풀리 브래킷 ) 를 Step4 에서
마킹한 위치까지 이동시키고 고정볼트를 체결
합니다 .
4. 벨트가 느슨하면 , 텐셔너 ( 풀리 / 풀리 브래킷 )
의 위치를 조절해서 벨트 텐션을 걸어 주십시
오.
57620-L4-00
c
주의
풀리 , 풀리 브래킷의 고정볼트의 체결 토르크는 다음과 같습
니다 . 심하게 조이지 않도록 주의해 주십시오 .
•
풀리 고정볼트 :5.5N
•
m
•
풀리 브래킷 고정볼트 :3.8N
•
m
컨베이어 벨트의 탈거
Step 7
가이드・풀리의 청소
Step 8
헤라(플라스틱)
풀리 외주면브러시
벨트 가이드
벨트의 마모가루가
부착되어 있는 상태
벨트의 텐션 측정장소
Step 9
■ 듀얼(싱글)레인, 듀얼 스테이지 W1
텐션 측정장소
■ 듀얼 스테이지 출구
출구 컨베이어 텐션측정 장소
6-13
6
n
요점
본 장비의 컨베이어 벨트의 텐션측정 부위 및 텐션 규격은 다음과 같습니다 .
필요에 따라, 텐션 조절기를 사용해서 조정해 주십시오 .
반송방향

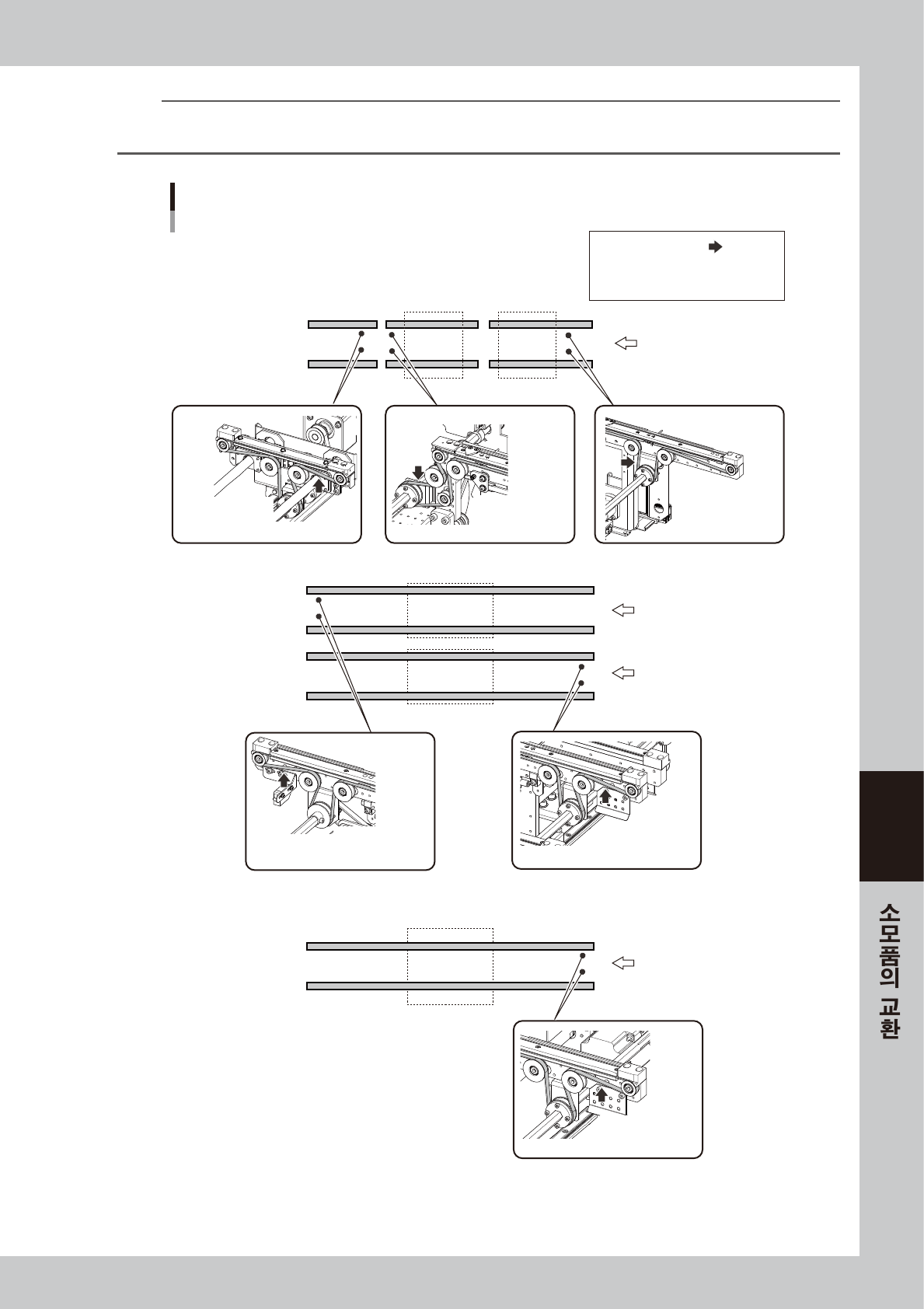

컨베이어 벨트의 텐션측정 부위와 텐션규격
YS24X
W1W2W3
반송방향
반송방향
<듀얼 스테이지 사양>
텐션측정 부위：
STD : 표준 컨베이어의 텐션규격
EXT : 연장 컨베이어의 텐션규격
STD : 627 - 741 Hz
EXT : 627 - 741 Hz
STD : 605 - 715 Hz
STD : 416 - 491 Hz
EXT : 416 - 491 Hz
<듀얼레인 사양>
레인1
레인2
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
STD : 378 - 446 Hz
EXT : 140 - 164 Hz
<싱글레인 사양>
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
57630-L4-00
6-14
6
0
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 세팅하고 , 육각
렌치 (3) 로 기판 클램프 보드의 고정볼트를
체결해 주십시오 .
2. 푸쉬업 플레이트 위에 깔아둔 사각건을 제거
합니다 .
57621-L 4- 00
q
벨트의 장착 상태를 확인합니다 .
1. 기판 클램프 보드 상면의 위치가 벨트 상면
보다 약 0.5mm 낮은 위치에 있는지 확인해
주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.
3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우에는 , 텐션이 결려 있는 텐셔너
( 풀리 / 풀리 브래킷 ) 의 위치를 다시 조정해
주십시오 .
58601-L4-00
c
주의
벨트의 상면과 기판 클램프 보드 상면의 높이에 거의 차이가
없으면 , 기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
기판 클램프 보드의 장착
Step 10,11
기판 클램프 보드기판 클램프 보드 고정볼트
0.5 mm
기판 클램프
벨트 상면
컨베이어 동작확인
Step 11
[컨베이어 구동] 버튼
좌 우
저속 좌 저속 우
