3-45 3 6 . 1 년 6 . 1 R 축 스 플라인 벨 트 의 상태확인 ( 1 년 ) R 축 스플 라 인 벨 트 는 , 4 개 가 있 습 니 다 . 각 벨 트 의 상 태 를 확 인 해 주십 시 오 . ■ R 축 스 플 라인 벨 트 의 확 인 포인트 • 벨 트의 마모와 깎 임 에 의 해 벨트가 풀리지 않 았는 가 ? • 벨 트에 균열과 열 화 에 의해 금이 가지 않았는 가 ? • 벨 트 텐…
3-44
3
4
컨베이어폭을 최소폭으로 설정합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 , 컨베이어폭
변경 화면을 표시합니다 .
3. 「변경후의 컨베이어폭」란에 최소폭「50mm」
를 입력하고 [OK] 버튼을 누릅니다 .
컨베이어가 최소폭으로 변경됩니다 .
n
요점
듀얼레인 사양의 경우는 , 레인 2 에 382mm 를 입력합니다.
4. 듀얼 스테이지의 경우는 , Step2 와 같은식으
로 스테이지 2 를 상승시킵니다 .
참고
컨베이어폭을 변경하면 자동적으로 푸쉬업 플레이트가 하강됩
니다 .
e
5
남은 다른 부분을 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 종이 와이퍼 등으로 Step3
에서 닦은 나머지 다른 부분을 닦아냅니다 .
57345-L4-00
6
구리스를 도포합니다 .
1. 컨베이어가 최소폭인 상태에서 , 장갑을 낀 손
에 지정 구리스 (NSL) 를 묻혀서 , 6 각 스플라
인의 표면 , 볼스크류와 가이드의 표면 및 홈
부분에 균일하게 도포해 주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
3. Step1과 같이 컨베이어를 최대폭으로 합니다.
4. 듀얼 스테이지의 경우는 , Step2 와 같은 식으
로 스테이지 2 를 상승시킵니다 .
e
5. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를
탈착합니다 .
6. 상기의 1. 에서 도포하지 않은 부분에 구리스
를 도포해 주십시오 .
57374-L4-00
7
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우 , 대차를 장착합니다 .
2. Step1 과 Step4 의 순서대로 컨베이어폭을
최대 - 최소폭으로 수차례 반복합니다 .
e
8
여분의 구리스를 닦아냅니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 종이 와이퍼 등으로 , 6 각
스플라인 단면과 , 볼스크류 및 가이드의 단면
에 남아 있는 여분의 구리스를 닦아주십시오 .

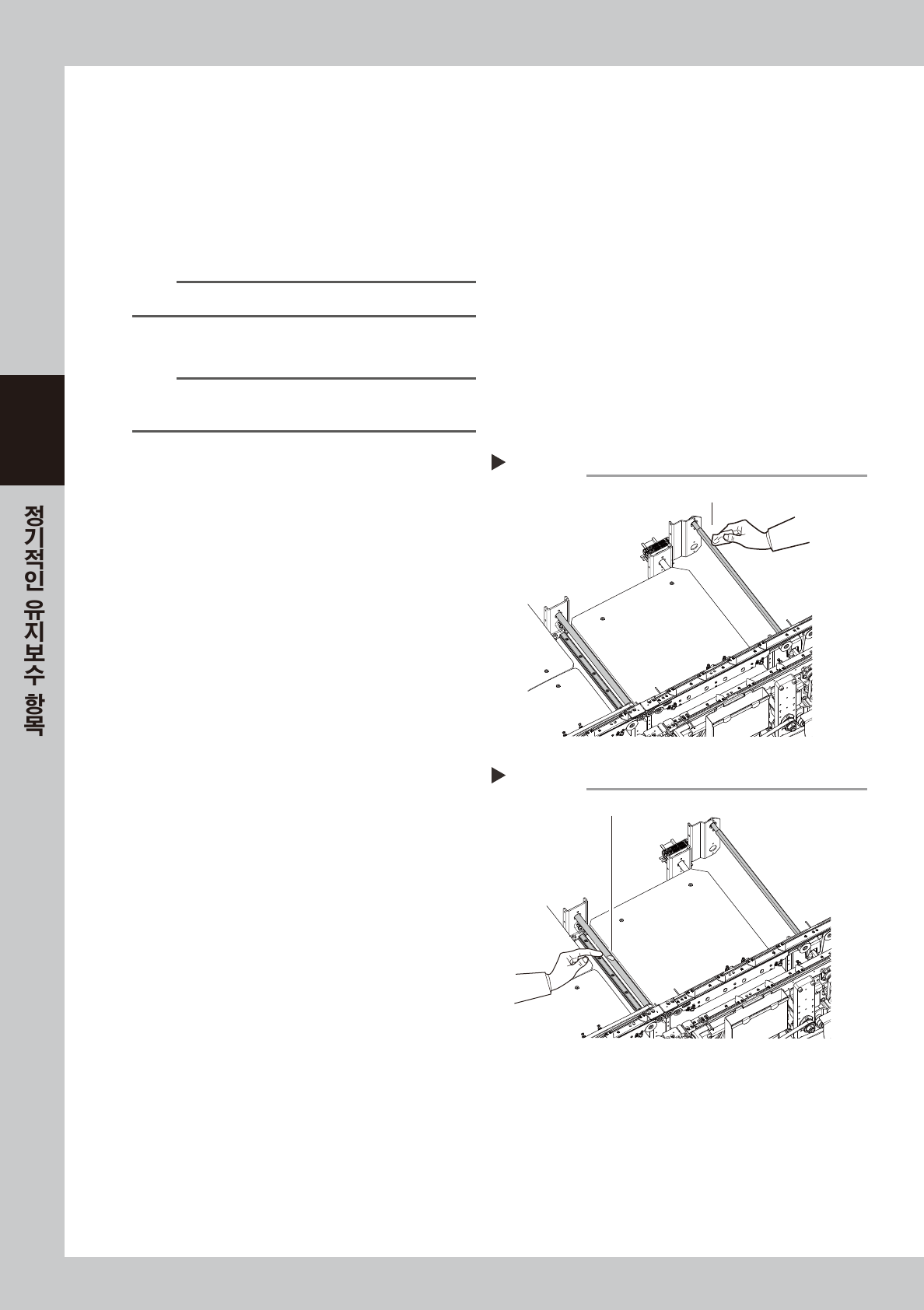

W축 각부의 청소2
Step 5
남은 다른 부분을 닦아낸다
W축의 구리스 도포
Step 6
구리스 (균일하게 도포)
3-45
3
6. 1 년

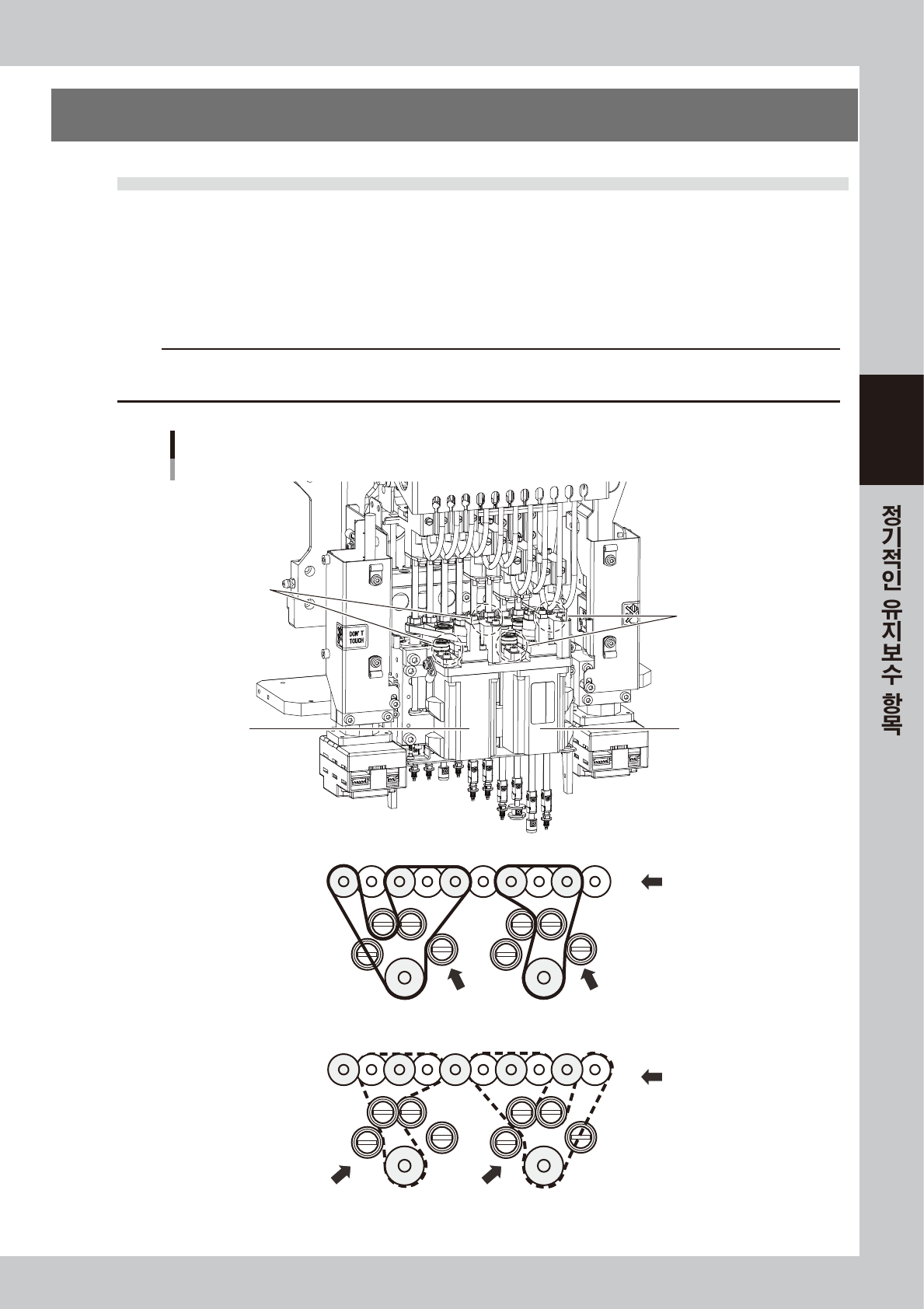

6.1 R 축 스플라인 벨트의 상태확인 (1 년 )
R 축 스플라인 벨트는 , 4 개가 있습니다. 각 벨트의 상태를 확인해 주십시오 .
■ R 축 스플라인 벨트의 확인 포인트
•
벨트의 마모와 깎임에 의해 벨트가 풀리지 않았는가 ?
•
벨트에 균열과 열화에 의해 금이 가지 않았는가 ?
•
벨트 텐션이 헐겁거나 , 벨트가 느슨하지 않는가 ?
c
주의
R 축 스플라인 벨트에 관한 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해
드릴 수 없습니다 .
스플라인 벨트
■ R축 벨트 (상단)
■ R축 벨트 (하단)
벨트 텐셔너
벨트 텐셔너
벨트 텐셔너
벨트 텐셔너
HEAD 1HEAD 10
R1축 모터R2축 모터
57350-L 4 -10
