YS24X_Mainte_K.pdf - 第127页

5-8 5 2. 4. 1 싱글레인 사 양 PU축의 급유개소 싱글레인 구리스건 ： 손으로 도포 : 볼스크류 볼스크류 볼스크류 5 7 50 9-L4 -00 급유부위 급유개소 주기 작 업방법 볼스 크류 3 ( 각 스테이지 ) 2 개월 손으로 도 포

5-7

2.4 PU 축

2.4.1 듀얼 스테이지 사양

PU축의 급유개소

듀얼 스테이지

볼스크류

<스테이지1> <스테이지2>

볼스크류

구리스건 ：

손으로 도포 :　　

57505-L4-10

급유부위 급유개소 주기 작업방법

볼스크류 3 ( 각 스테이지 ) 2 개월 손으로 도포

2.4.2 듀얼레인 사양

PU축의 급유개소

듀얼레인

구리스건 ：

손으로 도포 :　　

볼스크류

<레인1>

<레인2>

볼스크류

볼스크류 볼스크류 볼스크류

볼스크류

57506 -L 4 -10

급유부위 급유개소 주기 작업방법

볼스크류 3 ( 각 레인 ) 2 개월 손으로 도포

5-8

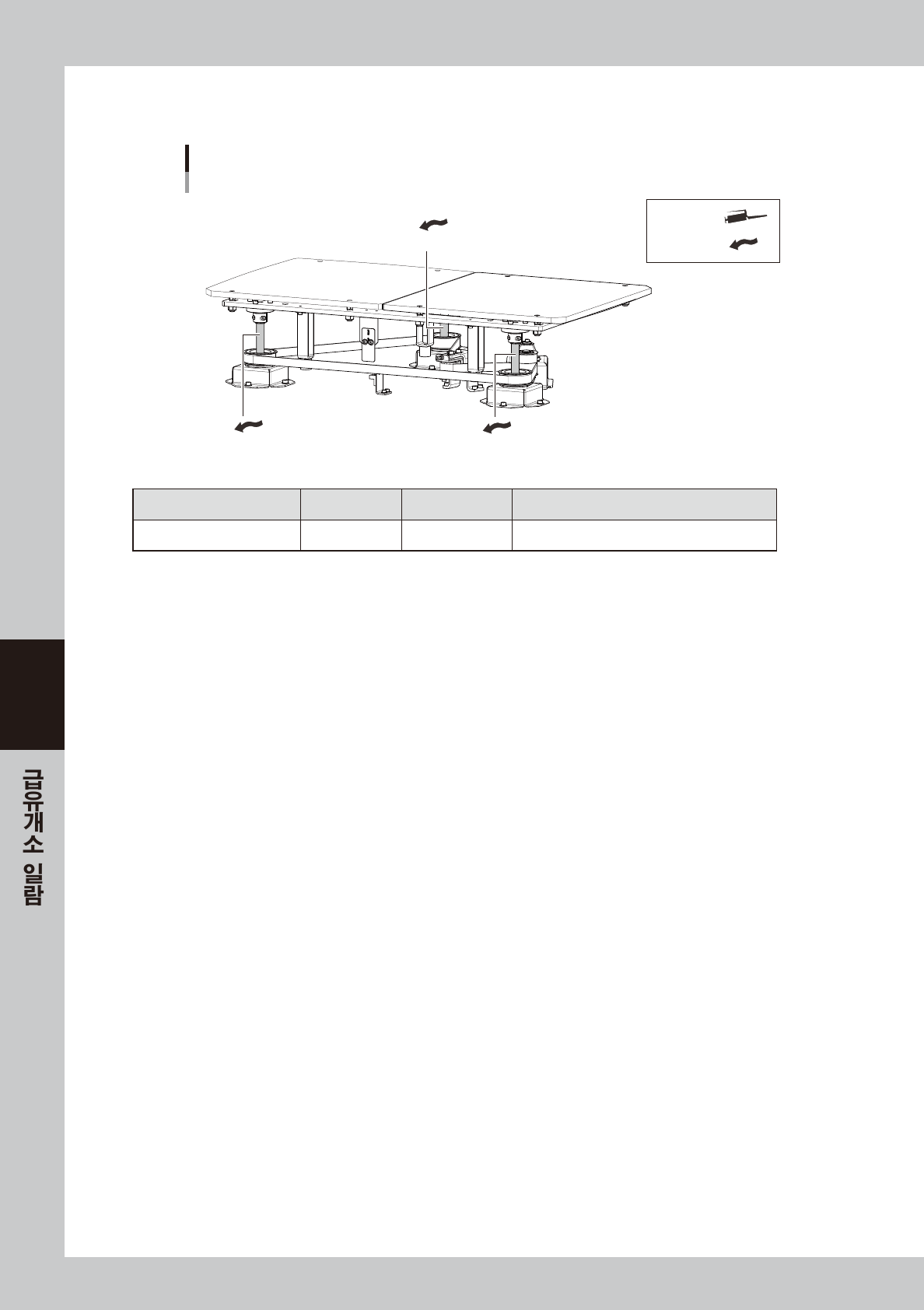

2.4.1 싱글레인 사양

PU축의 급유개소

싱글레인

구리스건 ：

손으로 도포 :　　

볼스크류 볼스크류

볼스크류

57509-L4-00

급유부위 급유개소 주기 작업방법

볼스크류 3 ( 각 스테이지 ) 2 개월 손으로 도포

5-9

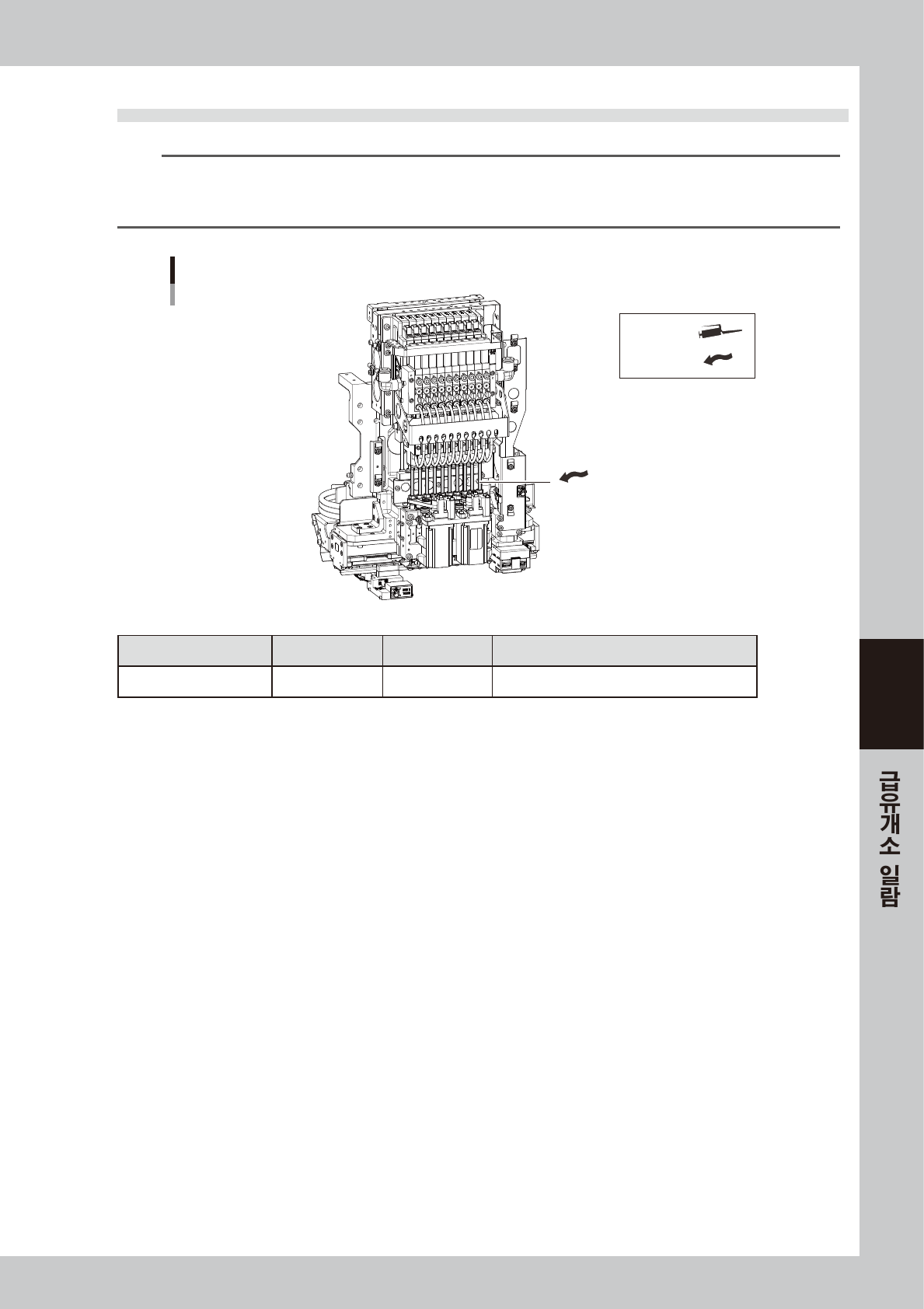

2.5 Z 축 ( 스플라인 샤프트 )

요점

Z 축 ( 스플라인 샤프트 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의

구리스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해

주십시오 .

Z축의 급유개소

Z축 스플라인샤프트

구리스건 ：

손으로 도포 :　　

57507-L 4 -10

급유부위 급유개소 주기 작업방법

Z 축 스플라인 샤프트 10 ( 각 테이블 ) 필요시 손으로 도포 ( 엷게 )
