3-38
3

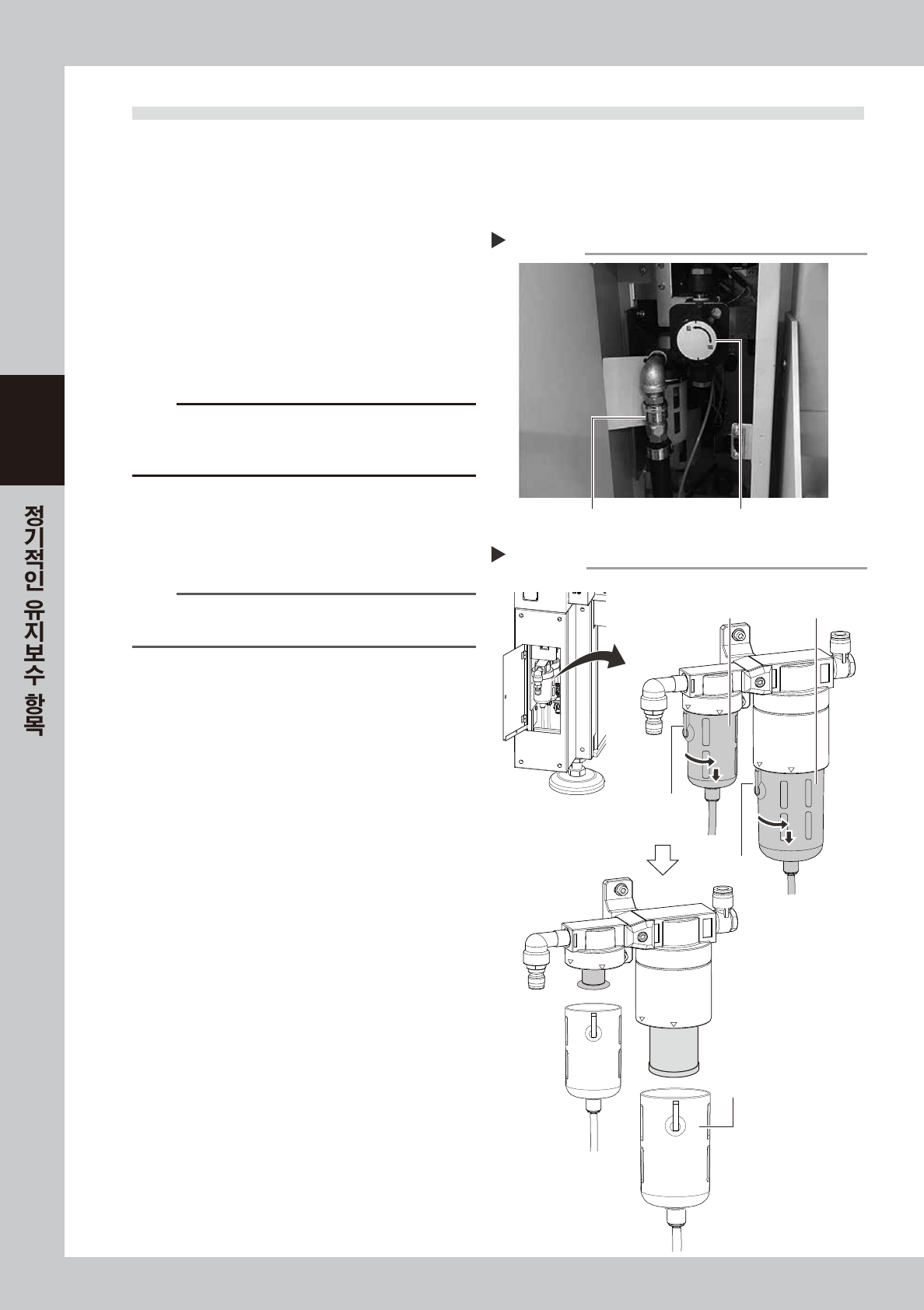

4.5 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필
터가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서
다음과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고
작업해 주십시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57336-L4 -10
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있
으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다.
컵 안에 오일이나 물이 차면 자동적으로 배출됩니다.
3
필터 컵을 분리합니다 .
1. 필터 컵의 버튼을 누르면서 우측으로 돌립니
다.
2. 필터 하우징의「IN」표시부에 버튼을 맞추고 ,
컵을 밑으로 당겨서 뺍니다 .
57338-L4-00
에어 커플러의 분리
Step 1
에어 커플러 공급/배출 밸브
필터 컵의 분리
Step 3
오일 미스트 필터
버튼
LOCK
IN
LOCK
IN
버튼
에어 필터
필터 컵
3-39
3
4

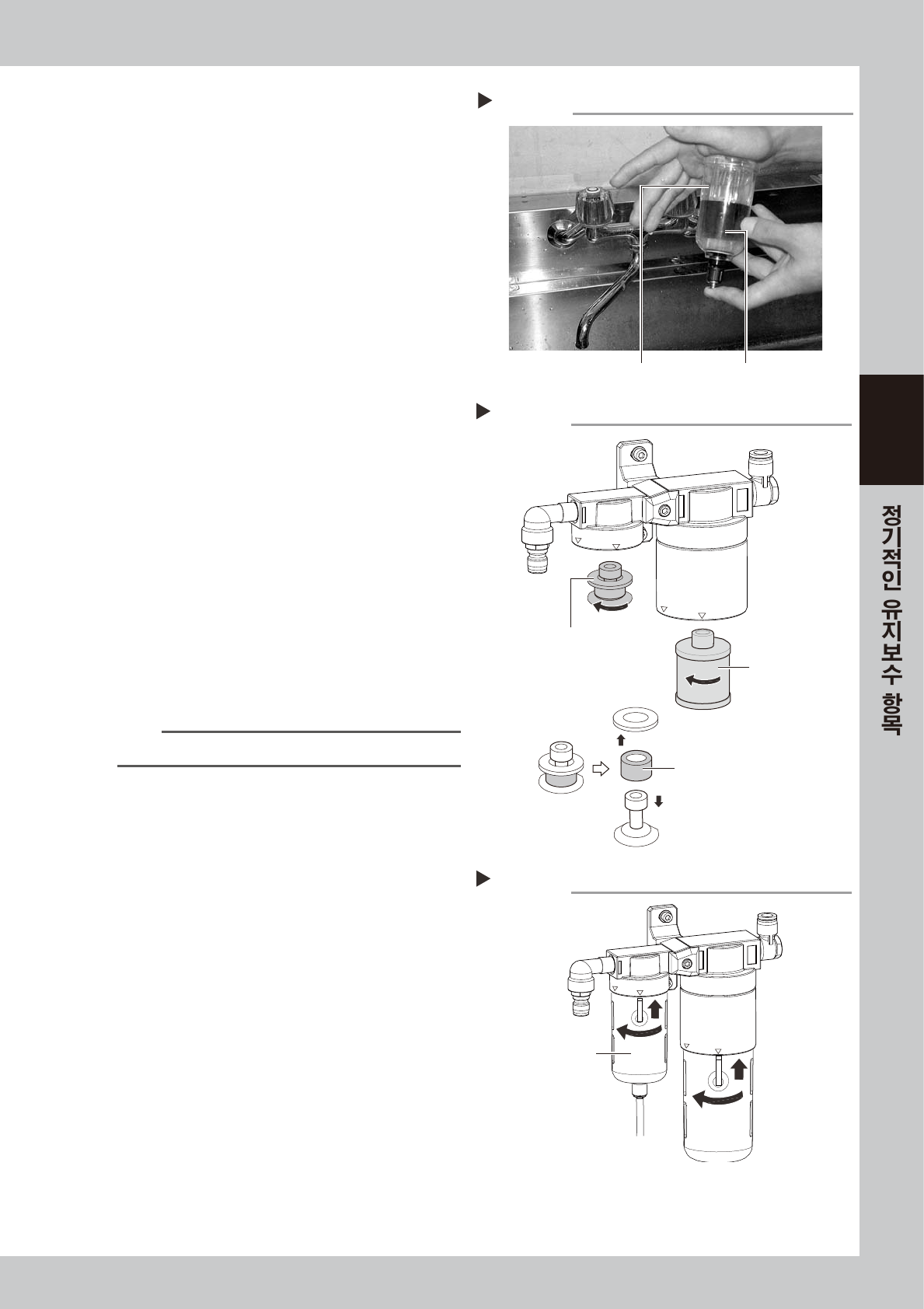

컵 안의 더러움을 청소합니다 .
1. 필터 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어 블로우한 후 , 헝겊으로 수분을 닦습니다 .
57337-L4-00
5
필터 엘리먼트를 분리합니다 .
에어 필터 :
엘리먼트 ASSY 를 좌측으로 돌려서 분리합니
다 . 에어 필터 엘리먼트는 상하의 어뎁터에
끼워져 있습니다 .
오일 미스트 필터 :
필터 엘리먼트를 좌측으로 돌려서 분리합니다.
57372-L4-00
6
엘리먼트의 상태를 확인합니다 .
필터 엘리먼트에 더러움이나 막힘의 유무를 확인
합니다 . 더러워져 있거나 막혀 있을 경우에는
새로운 필터 엘리먼트로 교환해 주십시오 .
7
필터 엘리먼트를 장착합니다 .
분리했을 때와 반대순으로 필터 엘리먼트를 장착
해 주십시오 .
8
필터 컵을 장착합니다 .
1. 필터 하우징의「IN」표시부에 컵의 버튼을
맞춰서 컵을 위로 밀어 올립니다 .
2. 「LOCK」표시부까지 컵을 좌측으로 돌려서
잠금니다 .
57373-L4-00
참고
「LOCK」표시부까지 컵을 돌리면 , 찰칵하고 소리가 납니다.
9
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어가 새지 않는지
확인합니다 .
2. 에어 공급 / 배출 밸브를 좌측으로 돌려서 전환
합니다 .
필터 컵의 세척
Step 4
필터 컵
물을 섞은 중성세제
필터 엘리먼트의 분리
Step 5
오일 미스트 필터
엘리먼트
에어 필터 엘리먼트
에어 필터 엘리먼트 ASSY
Lock
IN
Lock
IN
필터 컵의 장착
Step 8
필터 컵
3-40
3
4.6 U 축 (W2 축 ) 의 청소와 급유 ( 듀얼 스테이지 )
듀얼 스테이지 사양의 장비의 경우, 3 개월을 기준으로 볼스크류, 가이드 , 6 각 스플라인의 청소 및 급유가 필요
합니다. 다음과 같이, U 축 (W2 축 ) 의 청소와 급유방법에 대해서 설명합니다.
급유개소와 급유형태에 관해서는 , 「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
컨베이어폭을 최대폭으로 설정합니다 .
[ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭」변경
화면이 표시됩니다 . 장비 사양의 최대폭을 입력하
고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58315-L4-00
참고
듀얼 스테이지의 컨베이어 최대폭은 460mm 입니다.
2
스테이지 2 를 상승시킵니다 .
1. 스테이지 2 의 [ 푸쉬업 ] 버튼을 눌러서 ,
「컨베이어 푸쉬업」화면을 표시합니다 .
2. 「두께」란에「0.1mm」를 입력하고 , [OK]
버튼을 눌러 주십시오 . 스테이지 2 가 상승합
니다 .
58316-L4-00
n
요점
스테이지 2 를 상승시키면 , 볼스크류 및 가이드에 접근하기가
수월합니다 .
e
3
U 축 (W2 축 ) 의 각부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 종이 와이퍼 등으로 , U 축의
볼스크류 2 개 , 가이드 2 개 , 6 각 스플라인
1 개의 오래된 구리스나 더러움을 닦아냅니다 .
57339-L4-00
c
주의
청소 작업시에는 , 볼스크류의 리드 홈도 정성껏 닦아 주십시
오 . 또한 이물질의 발생 여부도 확인합니다 .
4
컨베이어폭을 최소폭으로 설정합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 , 컨베이어폭
변경 화면을 표시합니다 .
3. 「변경후의 컨베이어폭」란에 최소폭「50mm」
를 입력하고 [OK] 버튼을 누릅니다 .
컨베이어가 최소폭으로 변경됩니다 .
4. Step2 와 같은식으로 스테이지 2 를 상승시킵
니다 .
참고
컨베이어폭을 변경하면 자동적으로 푸쉬업 플레이트가 하강됩
니다 .
U축 각부의 청소
Step 3
가이드
종이 와이퍼6각 스플라인
볼스크류
컨베이어 폭의 입력
Step 1
Step 2
푸쉬업 유니트의 상승
[푸쉬업] 버튼
「0.1mm」 를 입력
