부록 목차 1 . 사양 A - 1 1 . 1 에어압 조 정부 A - 1 1 . 2 전원 접속 부 A - 2 1 .3 장비간 입 출력 커넥터 A - 3 1 .3. 1 PREV IOUS IN TERFACE A -3 1 .3.2 NE X T INT ERF ACE A - 4 2. 보증에 대하 여 A -5
6-18
6
r
벨트의 장착 상태를 확인합니다 .
1. 기판 클램프 보드 상면의 위치가 벨트 상면
보다 약 0.5mm 낮은 위치에 있는지 확인해
주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.

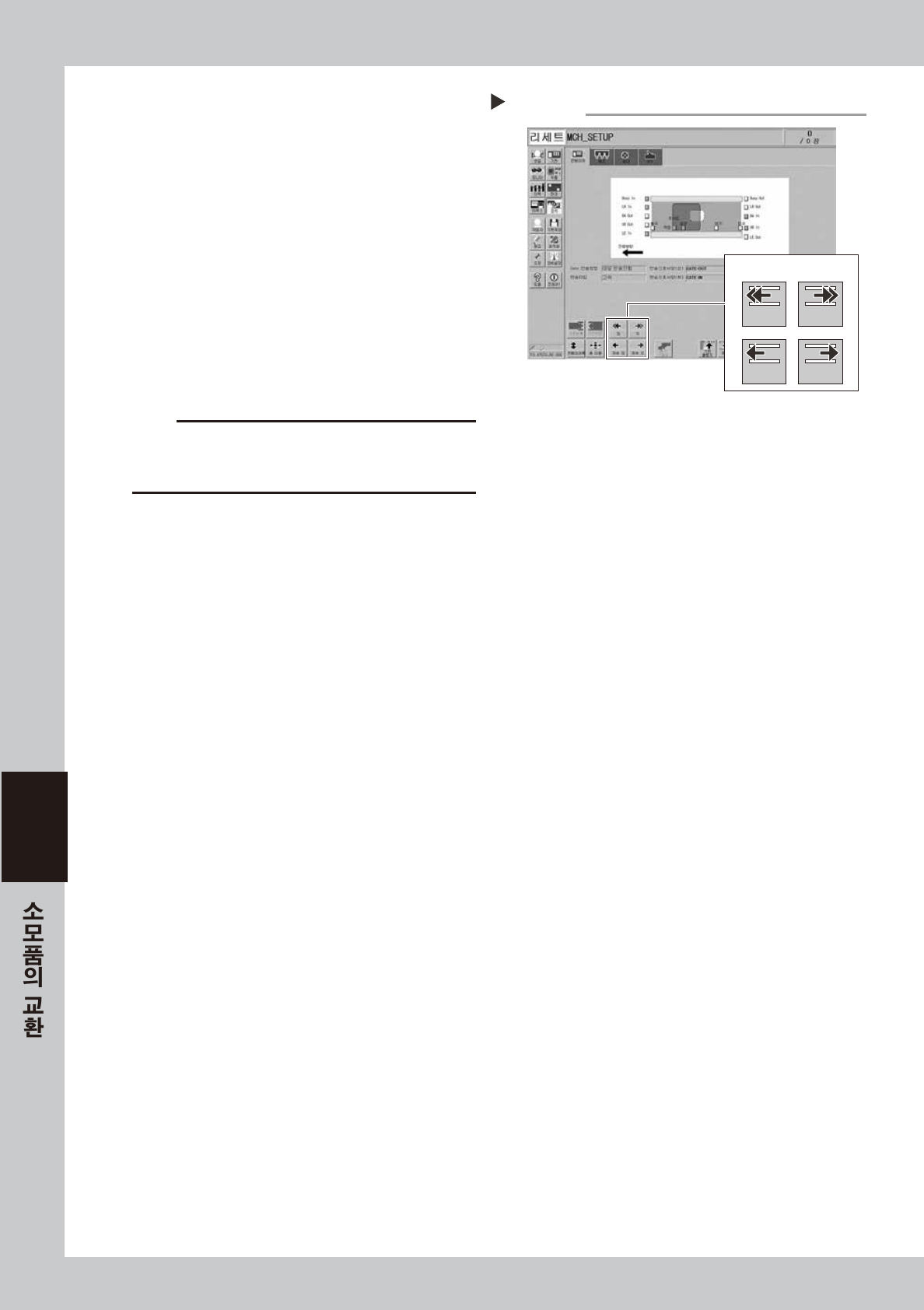

3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우에는 , 텐션이 결려 있는 텐셔너
( 풀리 / 풀리 브래킷 ) 의 위치를 다시 조정해
주십시오 .
58602-L4-00
c
주의
벨트의 상면과 기판 클램프 보드 상면의 높이에 거의 차이가
없으면 , 기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
컨베이어 동작확인
Step 14
[컨베이어 구동] 버튼
좌 우
저속 좌 저속 우
A-1
A
1. 사양

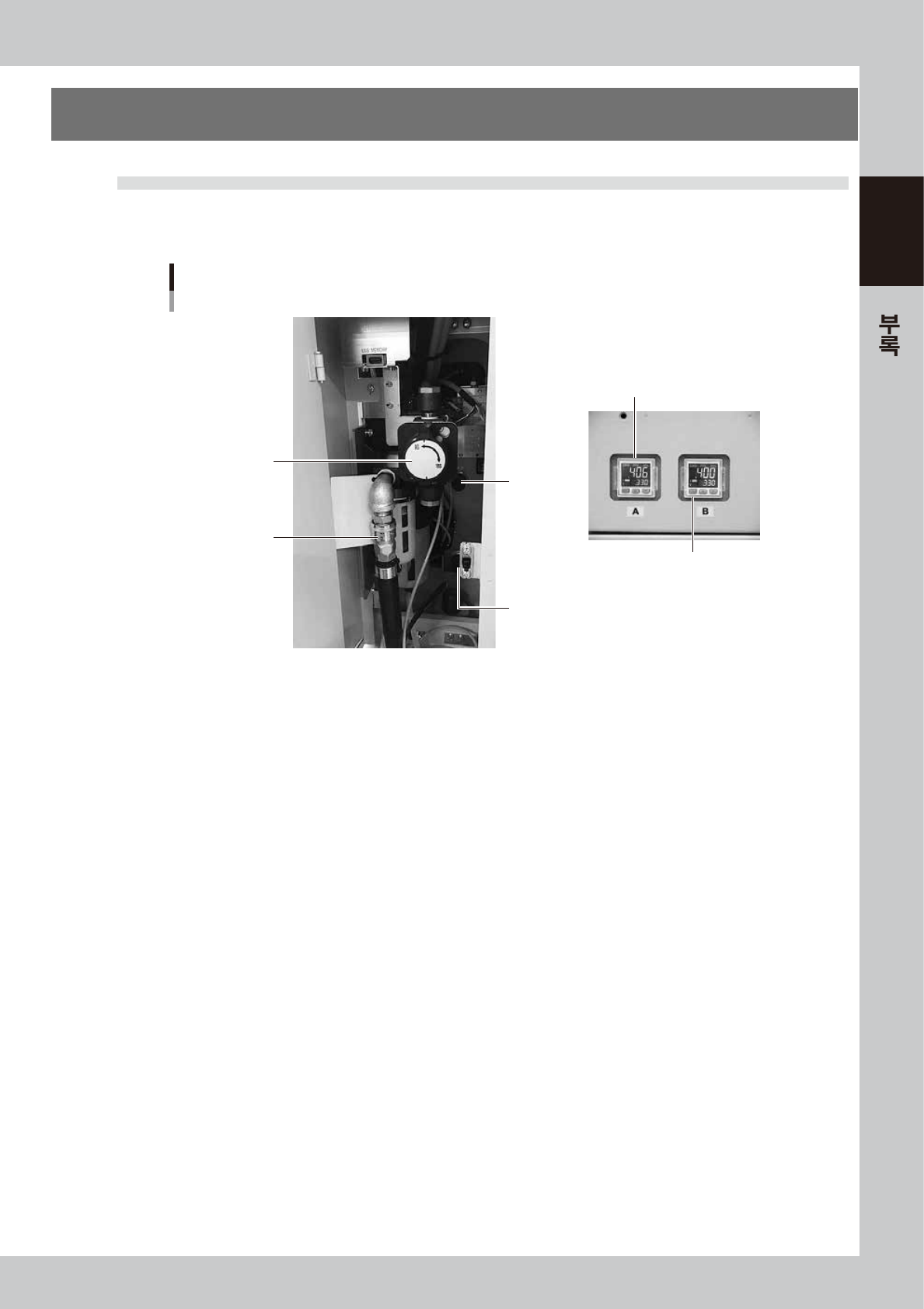

1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 패널 안에 , 본체의 에어구동부에 공급하는 에어압 조정부가 있습니다.
아래에 표시한 적정값으로 설정할 필요가 있습니다.
원에어 커넥터
에어압 조정부
에어공급/배출 밸브
압력 조정기
(B테이블)
압력 조정기
(A테이블)
압력 표시계 (A테이블)
압력 표시계 (B테이블)
57000-L4-00
■ 공급에어 압력
공급에어 압력이란 , 압력 조정기로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정 범위내로 공급하여 주십시오 .
•
YS24X：0.45MPa~0.70MPa
■ 압력표시계
설정 에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시되어 있습니다 .
통상은 녹색으로 표시되고 , 에어다운 검출시에는 적색으로 바뀝니다 .
■ 설정압력과 에어다운 검출압력
본체 설정압력 ( 상단 ) ：0.40MPa~0.41MPa
에어다운 검출압력 ( 하단 ) ：0.33MPa
■ 에어공급 / 배출 밸브
이 스위치를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어 접속부
40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여 접속해 주십시오 . 에어드라이어 및 에어필터를
통한 청정 공기를 사용해 주십시오 .
