6-8 6 4 . 컨 베 이 어 제 3 장 「3.3 컨베 이 어 벨 트의 점검 과 청 소 」 에서 , 컨베 이 어 벨 트의 현저 한 느 슨 함 과 더 러 움 , 보 풀 등이 심 하 게 일 어 나 있 을 경 우에 는 , 컨 베이 어 벨트 를 교환할 필 요가 있 습니 다 . 다음 의 순서 대로 교환해 주십시 오 . 또 한 , 듀 얼 스테 이 지 사양의 장비 는 , 컨베 이 어 벨 트의 교환순 서…
6-7
6
3.3 청소용 블로우 밸브의 교환
1
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2. 장비 좌측하단 패널내의「에어공급 / 배출」밸
브를 우측으로 돌려서 에어공급을 차단해 주
십시오 .
57606-L4-00
2
헤드 ( 테이블 ) 를 작업하기 쉬운 위치로
이동시킵니다 .
1. B 테이블의 작업은 XA 축의 위에서 손을 넣어
실행합니다 .
2. A 테이블의 작업은 장비의 뒤쪽으로 이동하여
XB 축의 위에서부터 실행합니다 .
3
커넥터를 분리합니다 .
1. 헤드의 바로 밑에 사각건을 깔아둡니다 .
2. 교환할 밸브의 커넥터를 뻬 주십시오 .
57611-L4-00
4
블로우 밸브를 분리합니다 .
정밀 십자 드라이버로 블로우 밸브의 고정나사 2
개를 풀어서 , 블로우 밸브를 분리하여 주십시오 .
57612-L4-00
5
새 청소용 블로우 밸브를 장착합니다 .
c
주의
밸브의 뒤쪽에는 개스킷이 끼워져 있으므로 , 누락이나 낙하
에 주의하면서 새로운 밸브로 교환해 주십시오 .
6
커넥터를 접속합니다 .
1. 교환한 밸브의 커넥터를 원상태로 접속시켜 주
십시오 .
2. 깔아둔 사각건을 정리합니다 .
7
공급에어와 장비의 전원을 투입합니다 .
장비를 기동하고 원점복귀를 해 주십시오 .
8
동작을 확인합니다 .
제3장「4.3 각 헤드의 블로우 밸브와 청소용 블로
우 밸브의 동작확인」을 참조해서 같은식으로
동작을 확인해 주십시오 .
공급에어의 차단
Step 1
에어공급/배출 밸브
청소용 블로우 밸브의 분리
Step 4
개스킷청소용 블로우 밸브
커넥터의 분리
Step 3
커넥터
청소용 블로우 밸브
6-8
6
4. 컨베이어
제 3 장「3.3 컨베이어 벨트의 점검과 청소」에서 , 컨베이어 벨트의 현저한 느슨함과 더러움 , 보풀 등이 심하게
일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다 . 다음의 순서대로 교환해 주십시오 .
또한 , 듀얼 스테이지 사양의 장비는 , 컨베이어 벨트의 교환순서가 일부 다릅니다 . 그리고 , 싱글레인 사양 장비
의 컨베이어 벨트 교환 방법은 , 듀얼 레인 사양과 같습니다 .
4.1 컨베이어 벨트의 교환
█
듀얼 스테이지 W2 축 이외의 컨베이어 벨트를 교환할 경우
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭」
화면이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치 )
가 들어갈 정도의 수치(200mm)를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58600-L4-00
e
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
57613-L4-00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 입력
Step 1
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드기판 클램프 보드의 고정볼트
6-9
6
4

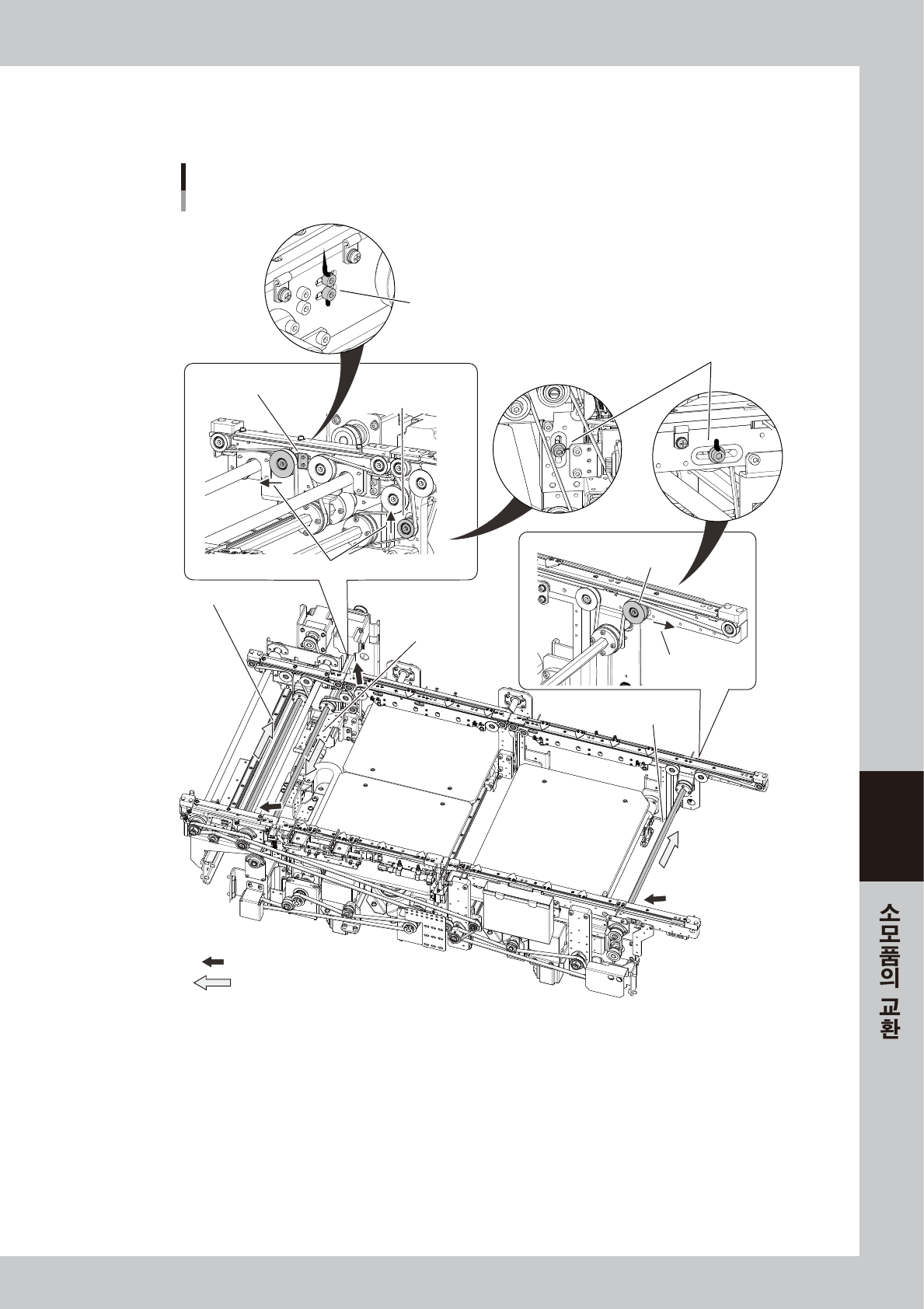

텐셔너의 위치를 마킹합니다 .
벨트의 텐션을 풀기 전에 텐셔너 ( 풀리 / 풀리 브래킷 ) 의 고정볼트의 위치를 유성펜으로 마킹합니다 .
■ W2축(스테이지2)
■ W3축(출구 컨베이어)
：풀리와 샤프트를 분리하는 장소
：샤프트를 빼는 방향
컨베이어 벨트의 교환
듀얼 스테이지의 예
■ W1축(스테이지1)
이 풀리 브래킷을 푼다
<W1 컨베이어>
이 풀리를 푼다
풀리의 고정볼트 위치를
유성펜으로 마킹한다
풀리 브래킷의 고정볼트 위치를 유성펜으로 마킹한다
풀리를 이동시키는 방향
풀리를 이동시키는 방향
<출구 컨베이어>
이 풀리를 푼다
<W2 컨베이어>
57614-L4-00
