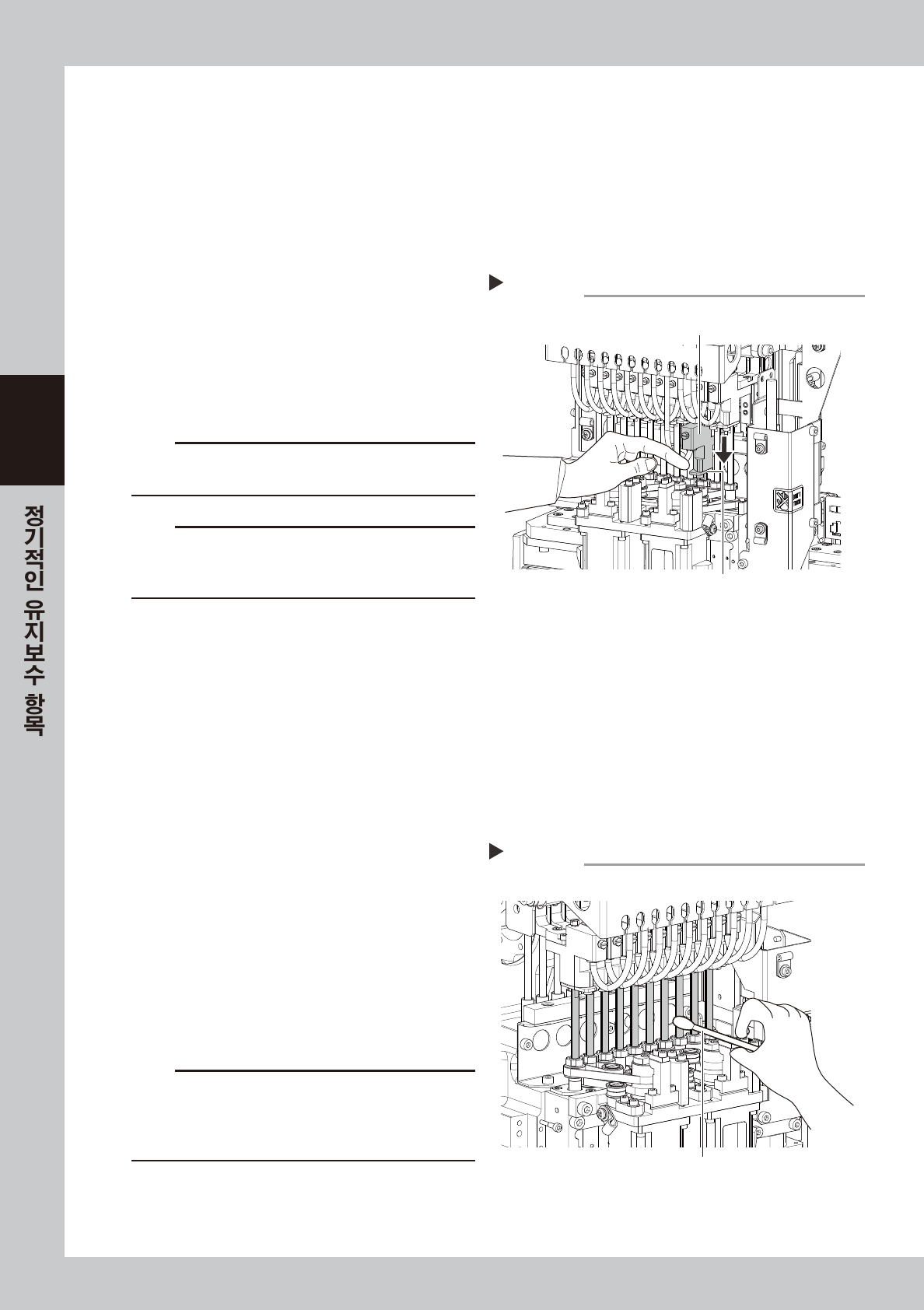

4.4.3 스플라인 샤프트의 Z 축 동작확인
다음과 같이 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 Z 축을 상하로 동작
시킵니다 .
스플라인 샤프트 Z 축의 조인트 블록 하부를
손가락으로 내립니다 . 손을 떼면 원위치로 되돌아
갑니다 . 다른 스플라인 샤프트와 비교해서 , 무게
나 움직임 , 이음의 발생 여부를 확인해 주십시오 .
57335-L4-00
c
주의
샤프트 부분을 만지면 , 표면에 구리스가 없어져서 녹이 생길
우려가 있으므로 , 주의해 주십시오 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비운전은 ,
치명적인 트러블을 초래할 가능성이 있으므로 운전을 중지
하고 판매 대리점 또는 야마하로 연락해 주십시오 .
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로 ,
스플라인 샤프트를 닦습니다 .
57369-L4-00
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단 , 상기의 청소작업으로 인해 구리스가 제거되었을 경우는 ,
후술을 참조해서 구리스를 도포해 주십시오 .
Ｚ축의 동작
Step 2
이 부위를 손으로 내린다
조인트 블록
스플라인 샤프트의 청소
면봉
Step 3
3-37
3
4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의 구리
스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
57370-L4-00
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57371-L4-00
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
스플라인 샤프트
스플라인 샤프트의 청소
Step 2
면봉
3-38
3
4.5 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필
터가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서
다음과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고
작업해 주십시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57336-L4 -10
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있
으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다.
컵 안에 오일이나 물이 차면 자동적으로 배출됩니다.
3
필터 컵을 분리합니다 .
1. 필터 컵의 버튼을 누르면서 우측으로 돌립니
다.
2. 필터 하우징의「IN」표시부에 버튼을 맞추고 ,
컵을 밑으로 당겨서 뺍니다 .
57338-L4-00
에어 커플러의 분리
Step 1
에어 커플러 공급/배출 밸브
필터 컵의 분리
Step 3
오일 미스트 필터
버튼
LOCK
IN
LOCK
IN
버튼
에어 필터
필터 컵
