1-13
1
2.2.3 스페셜 툴
■ 스페셜 툴 ( 옵션 구입품 )
스페셜 툴
옵션 구입품

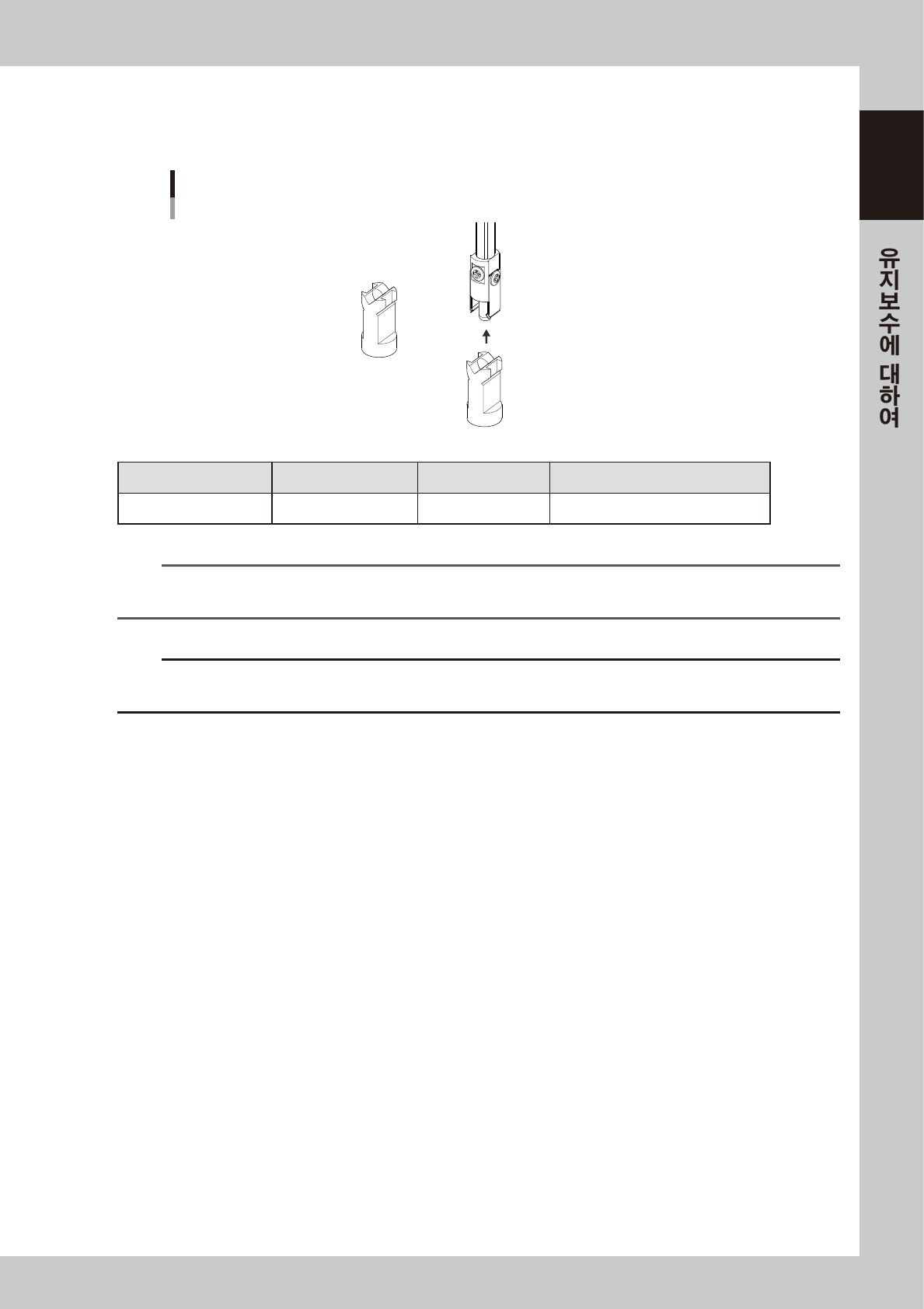

판스프링 장착 툴
57109-L4-00
명칭 부품 명칭 부품 번호 비고
판스프링 장착 툴 TOOL, LEAF SPRING KGS-M8810-00X 제6장 「2. 노즐 판스프링의 교환」 참조
n
요점
이 판스프링 장착 툴을 사용함으로서 , 보다 균일하게 판스프링을 장착할 수가 있습니다 . 판스프링을 장착할 때에는 , 이 툴을
사용해서 작업하실 것을 권장합니다.
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-14
1
2.4 필요공구
유지보수에 필요한 아래의 공구 및 툴을 준비하여 주십시오 .
■ 공구 리스트
● :
동봉 부속품
○ :
옵션 구입품
명칭 적용
십자 드라이버 대•소
일자 드라이버 대•소
정밀 십자 드라이버 #0•#1 ( 노즐 판스프링 교환 , 밸브교환에 사용 )
정밀 일자 드라이버 O 링 교환시에 사용합니다 .
육각렌치 세트 1 세트
핀셋 이젝터필터의 교환에 사용합니다 .
정밀 스패너 세트 스플라인샤프트 유지보수에 사용합니다 .
● 구리스건 구리스 보급용
○ 에어블로우 툴 청소용
○ 초음파 세척기 노즐세척에 사용합니다 .
● 노즐 홀더부 급유용 실린지 터빈유 (VG32) 의 급유에 사용합니다 .
● 노즐청소 와이어 노즐 , 스플라인 구멍의 청소에 사용합니다 .
○ 버큠 ASSY 피더 플레이트 상면을 청소합니다 .
■ 기타 툴 리스트
● :
동봉 부속품
○ :
옵션 구입품
명칭 적용
● 구리스 ( 리튬 :NSL) XYW 축의 구리스 보급에 사용합니다 .
● 터빈유 (VG32) 노즐의 급유에 사용합니다 .
종이 와이퍼 보풀이 일어나지 않는 것을 준비하여 주십시오 .
사각건 ( 사각 헝겊 ) 부품의 분실이나 더러움을 방지하기 위해 사용합니다 .(2 장 )
세척용 알코올 IPA ( 이소프로필 알코올 ) 또는 에탄올을 준비하여 주십시오 .
종이컵 또는 트레이 스플라인 샤프트 내부의 청소에 사용합니다 .
유성펜 컨베이어벨트 교환시의 마킹에 사용합니다 .
○ 면봉 (15cm) 카메라의 프리즘과 조명 등의 청소에 사용합니다 .
○ 렌즈 클리너 , 클리닝 페이퍼 카메라의 렌즈와 조명 등의 청소에 사용합니다 .
○ 블로워 브러시 카메라의 렌즈와 조명 등의 청소에 사용합니다 .
○ 클리닝 키트 스플라인 샤프트 내부의 청소에 사용합니다 .
○ 판스프링 장착 툴 판스프링 장착시에 사용합니다 .
■ 안전 보호구
명칭 적용
방진 안경
IPA 등의 알코올 사용시 , 또는 에어 블로우를 할 때에는 반드시 착용하여 주십시오 .
방진 마스크
보호 장갑 윤활제를 도포할 때 착용하여 주십시오 .
