T echnische Daten HINWEIS: Technische Daten und Details können ohne vorherige Ankündigung geändert werden. Position Spezifikation Gehäusegröße 21,2 B x 10,8 H x 19,2 T cm (8,33 B x 4,27 H x 7,55 T Zoll) Gewicht 1,8 kg (4,…
Wichtige Sicherheitsinformationen
Alle Einweg-Komponenten von Nordson EFD, einschließlich Kartuschen, Stopfen, Verschlusskappen und
Dosiernadeln sind Präzisionsteile zur einmaligen Verwendung. Der Versuch der Reinigung und Wiederverwendung
der Teile beeinträchtigt die Dosiergenauigkeit und kann die Gefahr von Personenschäden erhöhen.
Tragen Sie stets eine für Ihre Dosieranwendung geeignete Schutzausrüstung und -kleidung und halten Sie sich an
die folgenden Richtlinien:
• Erwärmen Sie die Kartuschen nicht über eine Temperatur von 38 °C (100 °F).
• Entsorgen Sie die Teile nach einmaliger Verwendung entsprechend der lokalen Bestimmungen.
• Reinigen Sie die Teile nicht mit starken Lösungsmitteln (z. B. MEK, Aceton, THF).
• Kartuschenbehältersysteme und Kartuschen-Füllsysteme sollten nur mit milden Reinigungsmitteln gereinigt
werden.
• Um Materialreste zu vermeiden, verwenden Sie die SmoothFlow
™
-Stopfen von Nordson EFD.
Maßnahmen im Falle einer technischen Störung
Weist das System oder ein Gerät im System Fehlfunktionen auf, schalten Sie das System sofort ab und führen Sie
folgende Schritte durch:
1. Schalten Sie das System aus und ziehen Sie den Netzstecker. Schließen Sie, wenn vorhanden, die
hydraulischen pneumatischen Abschaltventile und entfernen Sie die Druckluft.
2. Bei druckluftbetriebenen EFD-Dosiergeräten entfernen Sie die Kartusche von der Adaptereinheit. Bei
elektromechanischen EFD-Dosiergeräten schrauben Sie langsam den Kartuschenhalter auf und nehmen Sie die
Kartusche aus der Halterung.
3. Ermitteln Sie die Ursache für die Fehlfunktion und beheben Sie diese, bevor Sie das System wieder starten.
Entsorgung
Entsorgen Sie das Gerät und die bei dessen Betrieb und Wartung verwendeten Materialien gemäß der örtlichen
Bestimmungen.
Nordson EFD Produktsicherheitshinweise
(Fortsetzung)
Dosiergeräte der UltimusPlus Serie
10 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Technische Daten
HINWEIS: Technische Daten und Details können ohne vorherige Ankündigung geändert werden.
Position Spezifikation
Gehäusegröße 21,2
B x 10,8H x 19,2T cm (8,33B x 4,27H x 7,55T Zoll)
Gewicht 1,8 kg (4,0 lb)
Netzadapter AC-Eingang: 100–240 V AC (+/-10 %), ~50/60 Hz, 0,6 A DC
Ausgang: 24 V DC bei 3,75 A
Interne Spannung 24 V DC
Zyklusrate Über 600 Zyklen pro Minute
Zeitspanne 0,0001–9999 s
Genauigkeit: Innerhalb von ±0,05% der gewählten Zeiteinstellung
Wiederholgenauigkeit: Unter 16 μs bei jeder Zeiteinstellung
Fußschalter Spannung: 24 V DC
Stromstärke: 20 mA
Rückkopplungsschaltungen 24 V DC, maximal 100 mA
Zyklusauslösung Fußschalter, Fingerschalter, 24 V DC-Signal oder mechanischer
Kontaktschluss
Drucklufteingang UltimusPlus I: 5,5–7,0 bar (80–100 psi)
UltimusPlus II: 1,7–2,4 bar (25–35 psi)
Luftausgang UltimusPlus I: 0,7–7,0 bar (10–100 psi)
UltimusPlus II: 0,02–1,0 bar (0,3–15 psi)
Genauigkeit der Druckanzeige UltimusPlus I: ±0,14 bar (2,0 psi)
UltimusPlus II: ±0,02 bar (0,3 psi)
Vakuum 0–1,3 inHG (0–18 inH2O)
Genauigkeit der Vakuumanzeige ±0,15 inHG (±2,0 inH2O)
HINWEIS: Die Genauigkeit der Vakuumanzeige des Dosiergeräts ist kalibriert
von 0–0,44 inHG (0–6 inH
2
O).
Umgebungsbedingungen Temperatur: 5–45 °C (41–113 °F)
Relative Luftfeuchtigkeit (RL): 85% bei 30 °C (86 °F), nicht kondensierend
Höhe über dem
Meeresspiegel: maximal 2.000 m (6.562 Fuß)
Zulassungen CE, TUV, RoHS, WEEE, China RoHS
Dosiergeräte der UltimusPlus Serie
11www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

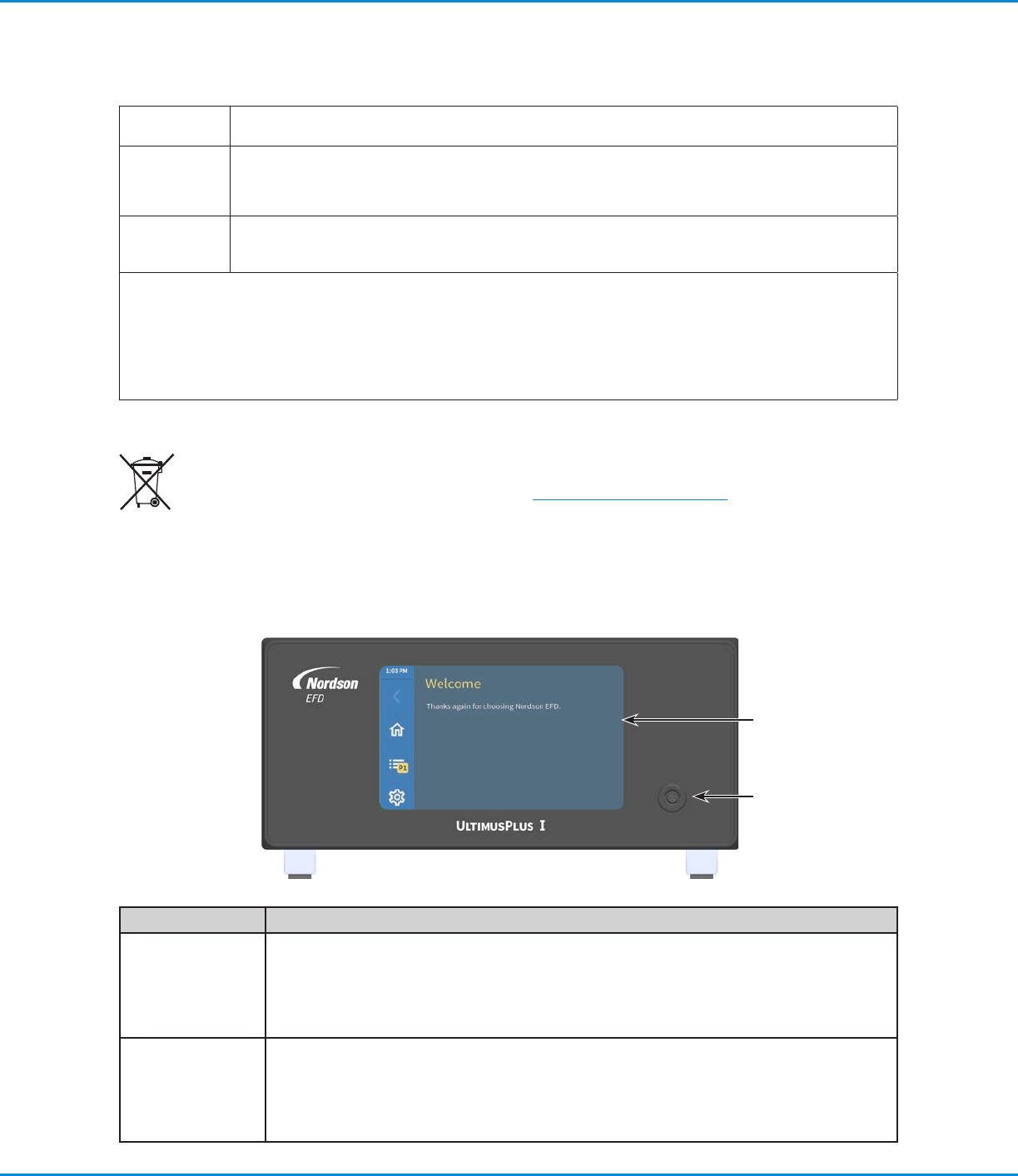

Systemmerkmale
Air Out-Anschluss
Element Beschreibung
Touchscreen
Benutzerschnittstelle für das UltimusPlus-Dosiergerät. Weitere Informationen finden Sie
unter “Übersicht der UltimusPlus-Benutzerschnittstelle” auf Seite14.
HINWEIS: Für den Touchscreen ist keine Schutzscheibe verfügbar. Um zu verhindern, dass
Bediener den Touchscreen mit schmutzigen Händen oder Handschuhen benutzen, kann
eine Maus am USB-Anschluss an der Rückseite angeschlossen werden.
Air Out-Anschluss
Schlauchanschluss des Luftausgangs zum Bereitstellen des geregelten Luftdrucks an den
Spritzenzylinder (ein zusätzlicher Air Out-Anschluss befindet sich auf der Rückseite des
Dosiergeräts)
HINWEIS: Es strömt keine Luft durch den Anschluss, solange kein Schlauch angeschossen
ist.
Touchscreen
Technische Daten (Fortsetzung)
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
