T echnische Daten E/A- Kontakt Richtung Belegung 1 Eingang E_Stop (+) 2 Eingang E_Stop (-) 3 Eingang Clear_IN (+) 4 Eingang Clear_IN (-) 5 Eingang Ex_Trig_IN (+) 6 Eingang Ex_Trig_IN (-) 7 Ausgang Alarm_OUT 8 Ausgang EOC…
Fehlerbehebung (Fortsetzung)
Probleme mit Mechanik oder Materialausgabe
Problem Mögliche Ursache Korrekturmaßnahme
Es wird keine
Flüssigkeit dosiert
Zu geringer Druck Wenn dickflüssiges Material dosiert werden soll, versuchen Sie,
den Ausgangsluftdruck leicht zu erhöhen.
Vakuum zu hoch Verringern Sie die Vakuum-Einstellung.
Sicherheitsclip
geschlossen
Stellen Sie sicher, dass der Sicherheitsclip des Zylinderadapters
nicht geschlossen ist.
Ungleichmäßige
Abgabe
Dosiernadel oder
Zylinder verstopft
oder Material
verschmutzt
Prüfen Sie Dosiernadel, Zylinder und Material auf mögliche
Verschmutzungen oder Verstopfungen.
HINWEIS: Die Komponenten des Dosiersystems sind zum
einmaligen Gebrauch vorgesehen. Versuchen Sie nicht, sie
wiederzuverwenden.
Schwankende
Druckluftversorgung
Prüfen Sie die Druckluftversorgung auf Druckschwankungen und
korrigieren Sie diese bei Bedarf.
Eingeschlossene Luft
im Flüssigkeitspfad
Luftblasen im Flüssigkeitspfad und eingeschlossene Luft in der
Flüssigkeit können Ungleichmäßigkeiten verursachen. Entfernen
Sie vor dem Dosieren die eingeschlossene Luft vollständig durch
Spülen der Nadel, um beste Dosierergebnisse zu erreichen.
Vakuum zu hoch Verringern Sie die Vakuum-Einstellung.
Sicherheitsclip
geschlossen
Stellen Sie sicher, dass der Sicherheitsclip des Zylinderadapters
nicht geschlossen ist.
Rücksaugung des
Materials
Dosieren ohne
Stopfen
Verwenden Sie immer einen geeigneten Stopfen, um zu
verhindern, dass Material zurück in das Dosiergerät gezogen
wird. Verwenden Sie für hoch- bis mittelviskose Flüssigkeiten
EFD SmoothFlow-Stopfen. Verwenden Sie für niedrigviskose
Flüssigkeiten EFD LV Barrier-Stopfen.
Dosiergeräte der UltimusPlus Serie
52 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Technische Daten
E/A-
Kontakt
Richtung Belegung
1 Eingang E_Stop (+)
2 Eingang E_Stop (-)
3 Eingang Clear_IN (+)
4 Eingang Clear_IN (-)
5 Eingang Ex_Trig_IN (+)
6 Eingang Ex_Trig_IN (-)
7 Ausgang Alarm_OUT
8 Ausgang EOC_OUT
9 Eingang Contact_Closure (+)
10 Eingang Contact_Closure (-)
11 Eingang Programmselektor (+)
12 Eingang Programmselektor (-)
13 nicht zutreffend Nicht angeschlossen
14 nicht zutreffend Masse
15 nicht zutreffend +24V_PWR (interne
+24V-Stromquelle)
Kontaktbelegung der Ein- und Ausgänge
Auf Wunsch können Sie Ein- und Ausgänge am E/A-Anschluss auf der Rückseite des Controllers anschließen.
• Alle Ausgänge haben 24 V DC, maximal 100 mA
• Die Ein-/Ausgänge können entweder die interne 24 VDC Stromquelle an Kontakt 15 oder eine externe 24 VDC
Quelle verwenden.
Ausführliche Informationen und Schaltbilder finden Sie unter “Eingangs-/Ausgangsanschlüsse” auf Seite54.
Dosiergeräte der UltimusPlus Serie
53www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

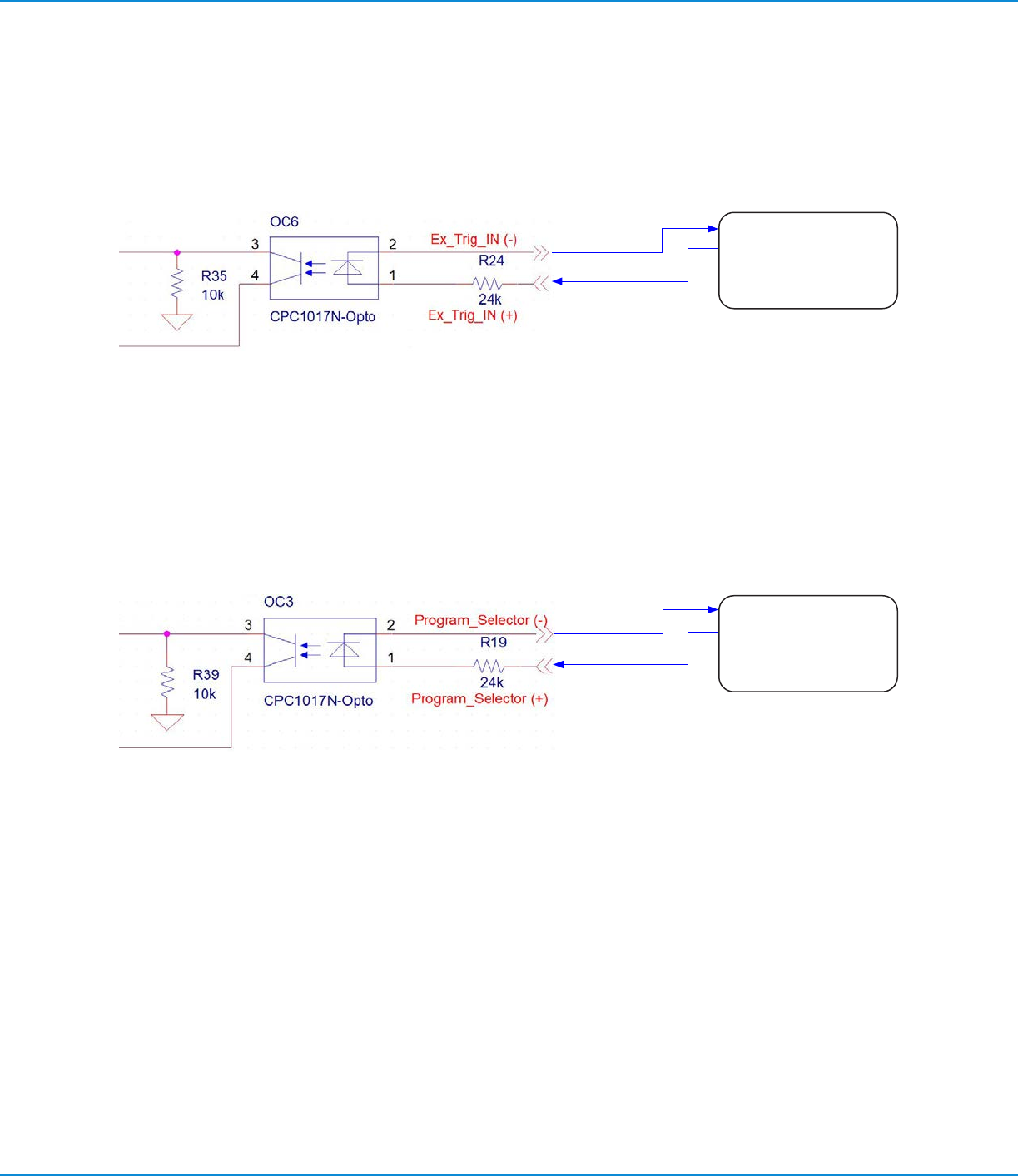

Eingangs-/Ausgangsanschlüsse
Spannungsimpuls-Schaltung
Ein Dosierzyklus kann durch ein 24 V DC-Signal über die D-Sub-Anschlusskontakte 5 und 6 ausgelöst werden.
Das Signal kann kurzzeitig (nicht kürzer als 0,01 Sekunden) oder dauerhaft anliegen. Ein neuer Dosierzyklus wird
begonnen, nachdem das Signal aufgehoben und erneut angelegt wurde.
Programmselektor-Schaltung
Die aktive Programmnummer kann durch Auslösen eines 24 V DC-Signals über die D-Sub-Anschlusskontakte 11
und 12 inkrementiert werden. Das Signal kann kurzzeitig (nicht kürzer als 0,1 Sekunden) oder durchgehend anliegen.
Die aktuelle Programmnummer wird bei jeder steigenden Signalflanke inkrementiert. P1 (Programm 1) wechselt zu
P2, dann zu P3 usw. bis P16. Wird das Programmselektorsignal ausgelöst, wenn P16 das aktive Programm ist, so
wechselt das aktive Programm zurück zu P1.
-* Masse
-* Ausgang 0
-* Ausgang 1
-* Ausgang 2
PC / SPS
DB Kontakt 6
DB Kontakt 5
-* Masse
-* Ausgang 0
-* Ausgang 1
-* Ausgang 2
PC / SPS
DB Kontakt 12
DB Kontakt 11
