Installation (Fortsetzung) 10 Stellen Sie den Luftdruck ein a. Drücken Sie auf Druck. b. Bei der Erstinbetriebnahme und zum Testen stellen Sie den Luftdruck wie folgt ein: • UltimusPlus I: 1,0 bar (15 psi) • UltimusPlus …
Installation (Fortsetzung)

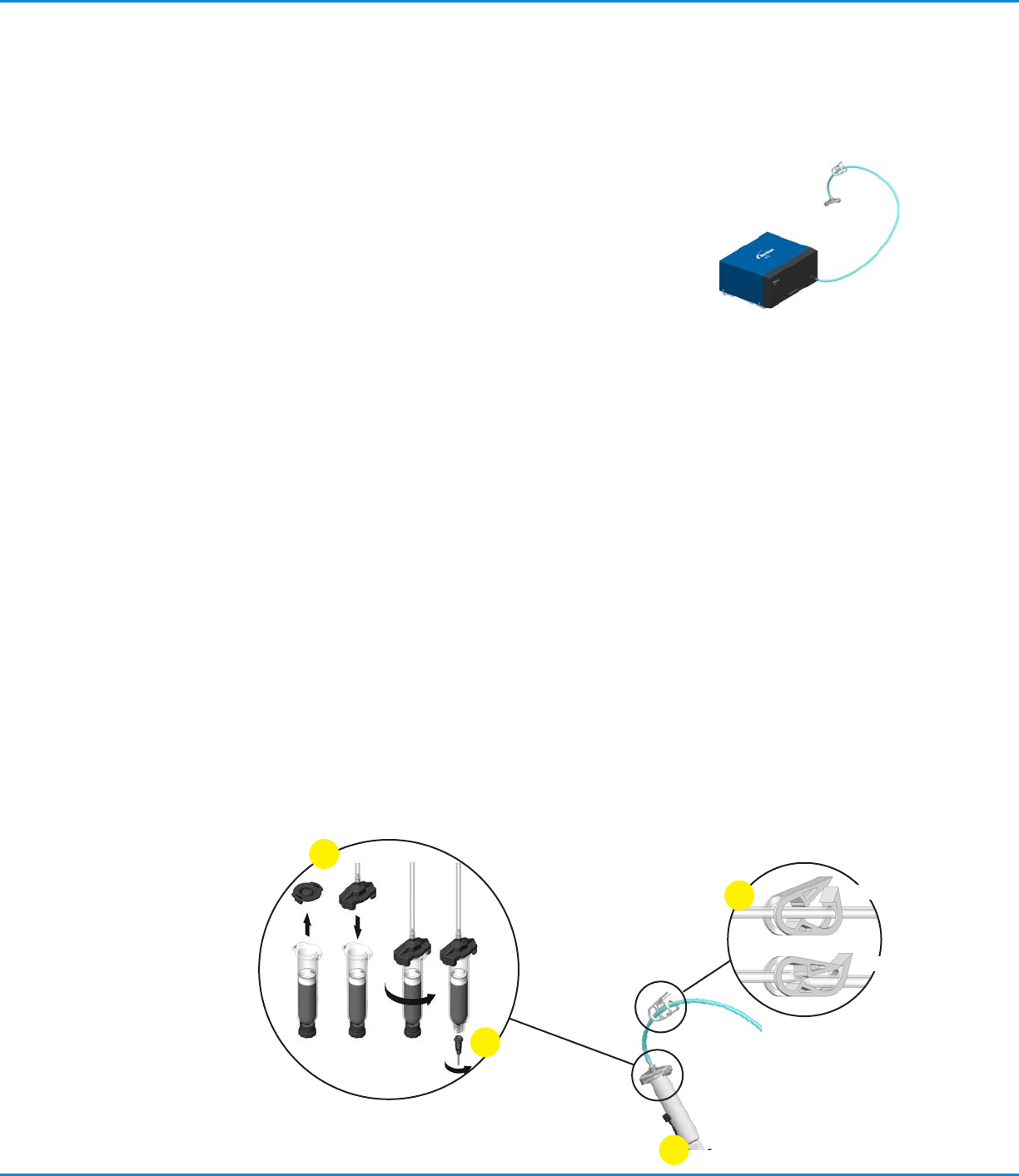

Schließen Sie den Luftausgang an
• Verbinden Sie den Schlauch der mitgelieferten
Adapterbaugruppe mit einem der AIR OUT-Anschlüsse.
HINWEISE:
• Das Dosiergerät hat zwei Air Out-Anschlüsse: einen an der
Vorderseite und einen an der Rückseite. Sie können beide
verwenden.
• Ein 0,25 NPT-Abluftausgang mit Gewinde befindet sich an
der Rückseite. Schließen Sie bei Bedarf einen Reinraum-
Filterschalldämpfer (Teilenr. 7017049) an, um die Ausgangsluft
zu filtern und Fed 209-B-Spezifikation (0,5 Mikrometer-Partikel)
einzuhalten.
6
7
Schließen Sie die Kartusche /
Dosiernadel an
Ausführliche Informationen zum Befüllen und Verwenden von
Spritzenzylindern finden Sie unter “Füllen der Kartusche” auf
Seite44.
HINWEIS: Wenn Sie eine wässrige Flüssigkeit dosieren, lesen Sie
den Abschnitt “Einfüllen mittel- bis hochviskoser Materialien von
oben” auf Seite45.
a. Bringen Sie einen mit Ihrer Flüssigkeit gefüllten EFD-
Spritzenzylinder an der Adapterbaugruppe an.
b. Rasten Sie den Sicherheitsclip am Adapterschlauch ein, um ein
Tropfen zu vermeiden. Denken Sie daran, den Clip abzuziehen,
wenn Sie zum Dosieren bereit sind.
c. Ersetzen Sie die Kappe der Nadel durch eine EFD-
Präzisionsdosierspitze.
d. Platzieren Sie den Spritzenzylinder in der Zylinderhalterung.
7d
Offen
Geschlossen
7b
7c
7a
Dosiergeräte der UltimusPlus Serie
21www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Installation (Fortsetzung)
10
Stellen Sie den Luftdruck ein
a. Drücken Sie auf Druck.
b. Bei der Erstinbetriebnahme und zum Testen stellen Sie
den Luftdruck wie folgt ein:
• UltimusPlus I: 1,0 bar (15 psi)
• UltimusPlus II: 0,3 bar (5 psi)
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
9
Stellen Sie die Dosierzeit ein
a. Drücken Sie auf Zeit.
b. Geben Sie die Startzeiteinstellung für die Dosierung ein.
HINWEIS: Zur Anpassung der Einstellungen können
Sie entweder die Auf-/Ab-Schaltflächen oder das
Tastenfeld benutzen.
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
8
Schalten Sie die Stromversorgung
ein
a. Stellen Sie den Netzschalter auf der
Rückseite des Dosiergeräts auf ON.
Nach etwa 45 Sekunden erscheint der
Willkommensbildschirm.
b. Drücken Sie auf Home um zum
Startbildschirm zu gelangen.
HINWEIS: Der UltimusPlus wird mit
Standardeinstellungen für die Anzeige
von Sprache (Englisch), Luftdruck (psi)
und Vakuum (inH
2
O) geliefert. Wenn Sie
diese Einstellungen beibehalten wollen, fahren Sie
direkt fort mit Schritt Nr. 9. Andernfalls gehen Sie
zu “Systemeinstellungen” auf Seite40, um die
gewünschten Änderungen vorzunehmen und kehren
Sie dann hierher zurück.
Dosiergeräte der UltimusPlus Serie
22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Installation (Fortsetzung)
11

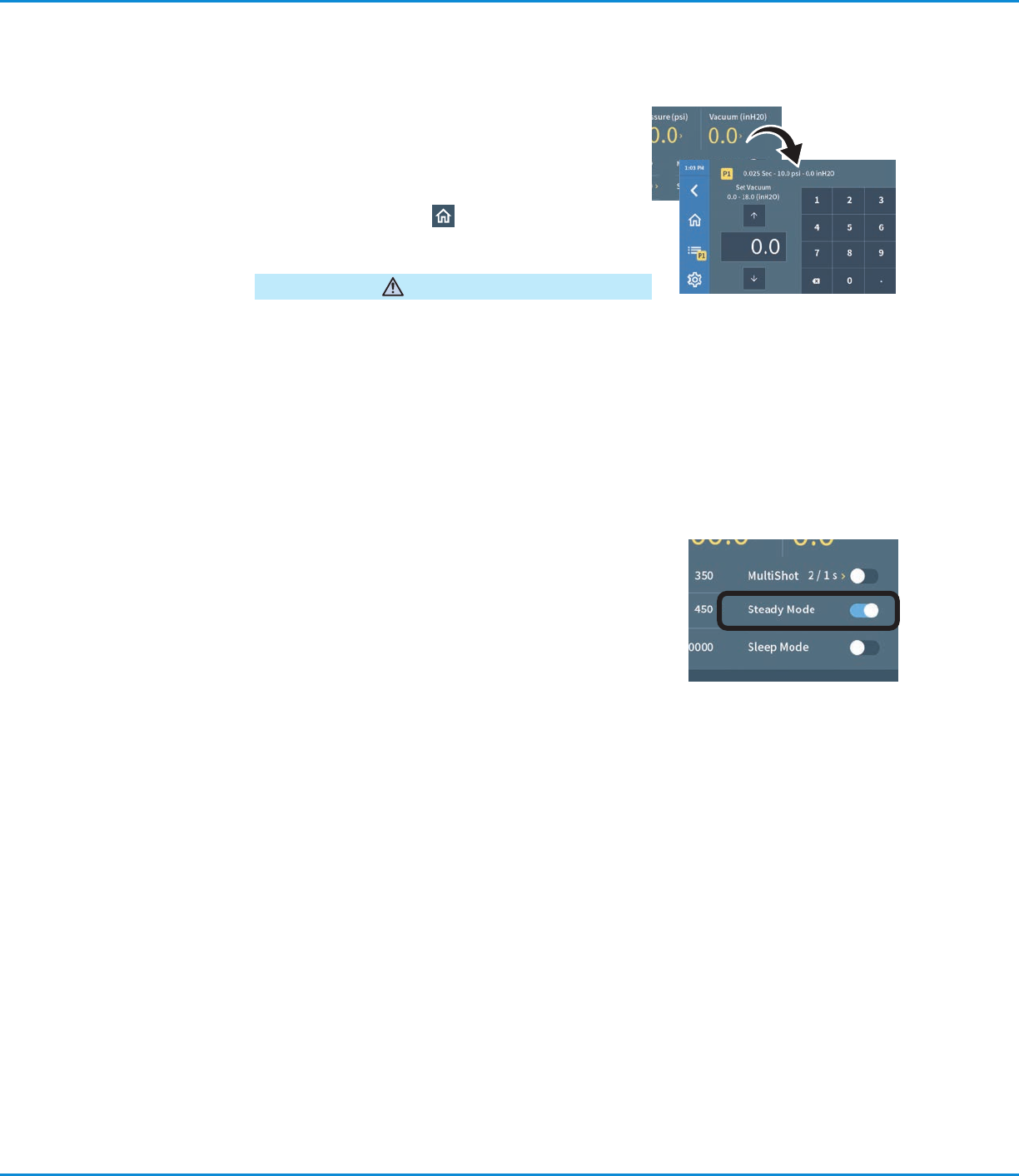

Stellen Sie das Vakuum ein
a. Drücken Sie auf Vakuum.
b. Stellen Sie das Vakuum bei der Erstinbetriebnahme und
zum Testen auf 0,0 ein.
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Verwenden Sie den EFD-Filter / Schalldämpfer, Teilenr.
7016875, oder tragen Sie entsprechenden Gehörschutz,
wenn Sie das Vakuum für längere Zeit in nächster Nähe
bedienen.
VORSICHT
12
Spülen Sie die Nadel
a. Aktivieren Sie den Steady-Modus, indem Sie den Schalter
auf die Position ON stellen.
b. Betätigen Sie den Fußschalter und lassen Sie das Material
aus der Nadel fließen, bis es blasenfrei ist. Lassen Sie dann
den Fußschalter los.
13
Verbinden Sie zusätzliche Komponenten
a. Installieren oder verbinden Sie bei Bedarf andere
Systemkomponenten. Die Anleitung für die Installation und
Einrichtung finden Sie in den mit diesen Komponenten
mitgelieferten Kurzanleitungen und / oder Betriebsanleitungen.
b. Wenn das Dosiergerät in ein automatisiertes Dosiersystem
integriert werden soll, siehe Abschnitt “Anschluss eines
Ethernetkabels zur Werksintegration” auf Seite39.
Die Installation ist nun abgeschlossen. Fahren Sie mit dem
Abschnitt “Erstinbetriebnahme und Testen” auf Seite24 fort,
um die Dosierung für Ihre Anwendung einzurichten.
