Kontaktschluss-Schaltung Ein Dosierzyklus kann mit einem Kontaktschluss über ein 24 V DC-Signal über die D-Sub-Anschlusskontakte 9 und 10 ausgelöst werden. Das Signal kann kurzzeitig (nicht kürzer als 0,01 Sekunden) oder…
End-of-cycle-Rückkopplungsschaltung
Das UltimusPlus-Dosiergerät kann ein End-of-cycle (EOC)-Feedbacksignal an eine externe Quelle senden. Das 24
V DC-EOC-Ausgangssignal liegt während des Dosierens über die D-Sub-Anschlusskontakte 8 und 14 (DC Masse)
nicht an. Die EOC-Rückkopplung kann von einem externen Gerät genutzt werden, um einen aktiven Dosierzyklus zu
bestätigen.
-* Masse
-* Eingang 0
-* Eingang 1
-* Eingang 2
PC / SPS
DB Kontakt 14
DB Kontakt 8
Alarm Out-Schaltung
Das UltimusPlus-Dosiergerät kann externe Geräte alarmieren, wenn es in einen Alarmstatus wechselt. Dies
geschieht durch Ausgabe eines 24 V DC-Signals zwischen den D-Sub-Anschlusskontakten 7 und 14 (DC Masse).
Das Signal liegt an, solange sich das Dosiergerät im Alarmzustand befindet und das Dosieren verhindert.
Wenn ein Alarm des Dosiergeräts auftritt:
• Das Dosiergerät blockiert jeden Dosierzyklus
• Eine rote Warnmeldung erscheint auf dem Touchscreen
Das Dosiergerät verbleibt im Alarmzustand bis eines der folgenden Ereignisse eintritt:
• Der Alarm wird durch Berühren (oder Anklicken) des Touchscreens an beliebiger Stelle gelöscht.
• Der Ein-/Ausgang zum Löschen von Alarmen wird geschaltet (siehe “Alarmlösch-Schaltung” auf Seite55).
-* Masse
-* Eingang 0
-* Eingang 1
-* Eingang 2
PC / SPS
DB Kontakt 14
DB Kontakt 7
Ein-/Ausgangsanschlüsse (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
56 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kontaktschluss-Schaltung
Ein Dosierzyklus kann mit einem Kontaktschluss über ein 24 V DC-Signal über die D-Sub-Anschlusskontakte 9 und
10 ausgelöst werden. Das Signal kann kurzzeitig (nicht kürzer als 0,01 Sekunden) oder dauerhaft anliegen. Ein neuer
Dosierzyklus wird begonnen, nachdem das Signal aufgehoben und erneut angelegt wurde.
Masse *-
Eingang 0 *-
Eingang 1 *-
Eingang 2 *-
PC / SPS
DB Kontakt 10
DB Kontakt 9
Ein-/Ausgangsanschlüsse (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
57www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Dosiergeräte der UltimusPlus Serie
58 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang A, Ändern der IP-Adresse eines Computers
Jeder Computer in einem Netzwerksystem muss über eine einmalige IP-Adresse verfügen. Befolgen Sie diese
Prozedur, um die IP-Adresse eines Computers zu ändern.
HINWEIS: Um die IP-Adresse des Dosiergeräts zu ändern, siehe Abschnitt “Anschluss eines Ethernetkabels zur
Werksintegration” auf Seite39.

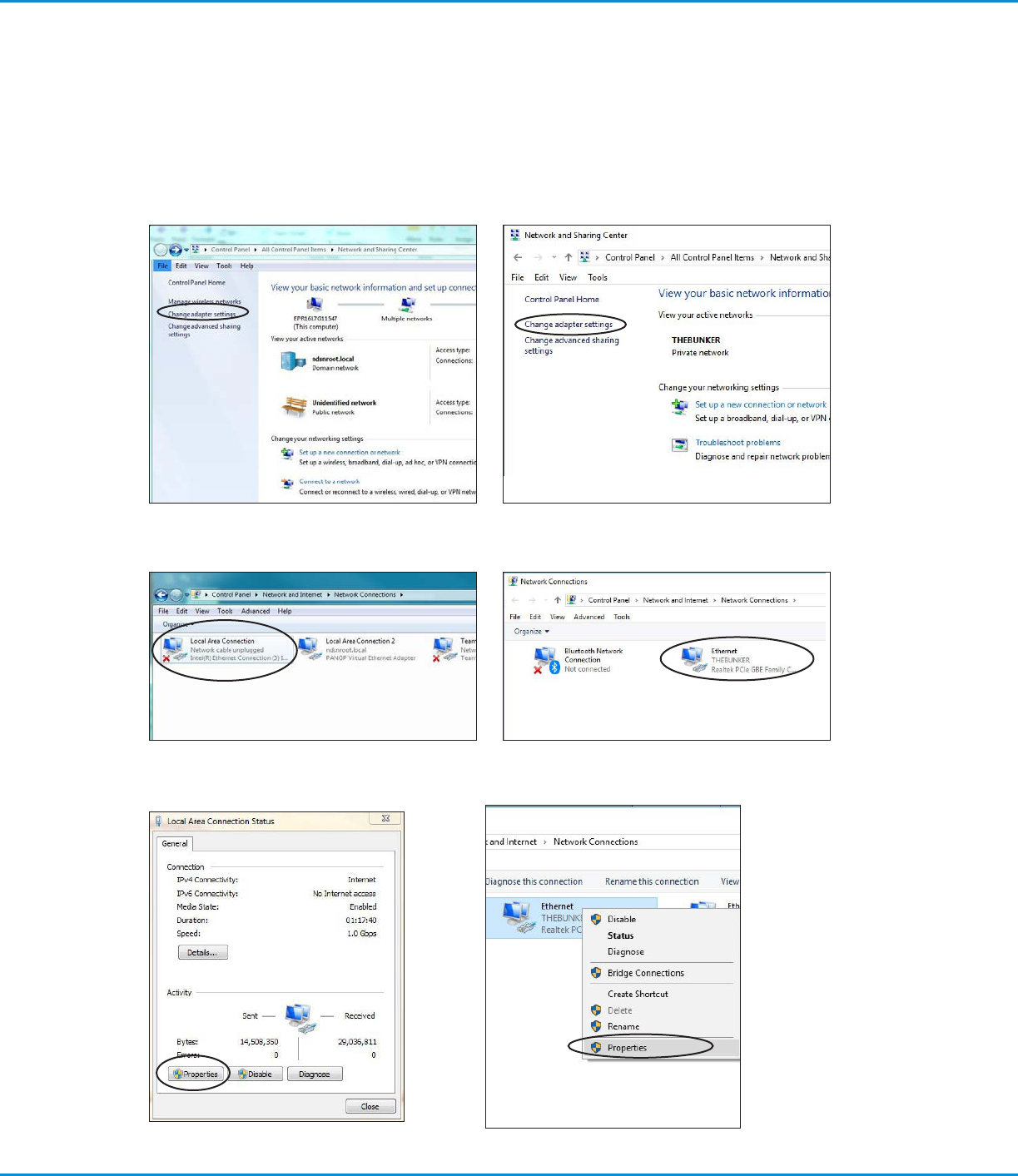

1. Öffnen Sie auf ihrem Computer das „Netzwerk- und Freigabecenter“.
2. Klicken Sie auf „Adaptereinstellungen ändern“.
Windows
®
7 Windows 10
3. Wählen Sie „Lokale Netzwerkverbindung“ (Windows 7) oder „Ethernet“ (Windows 10).
Windows 7 Windows 10
4. Doppelklicken (Windows 7) oder Rechtsklick (Windows 10), um „Eigenschaften“ auswählen.
Windows 7 Windows 10
