End-of-cycle-Rückkopplungsschaltung Das UltimusPlus-Dosiergerät kann ein End-of-cycle (EOC)-Feedbacksignal an eine externe Quelle senden. Das 24 V DC-EOC-Ausgangssignal liegt während des Dosierens über die D-Sub-Anschlus…
Ein-/Ausgangsanschlüsse (Fortsetzung)

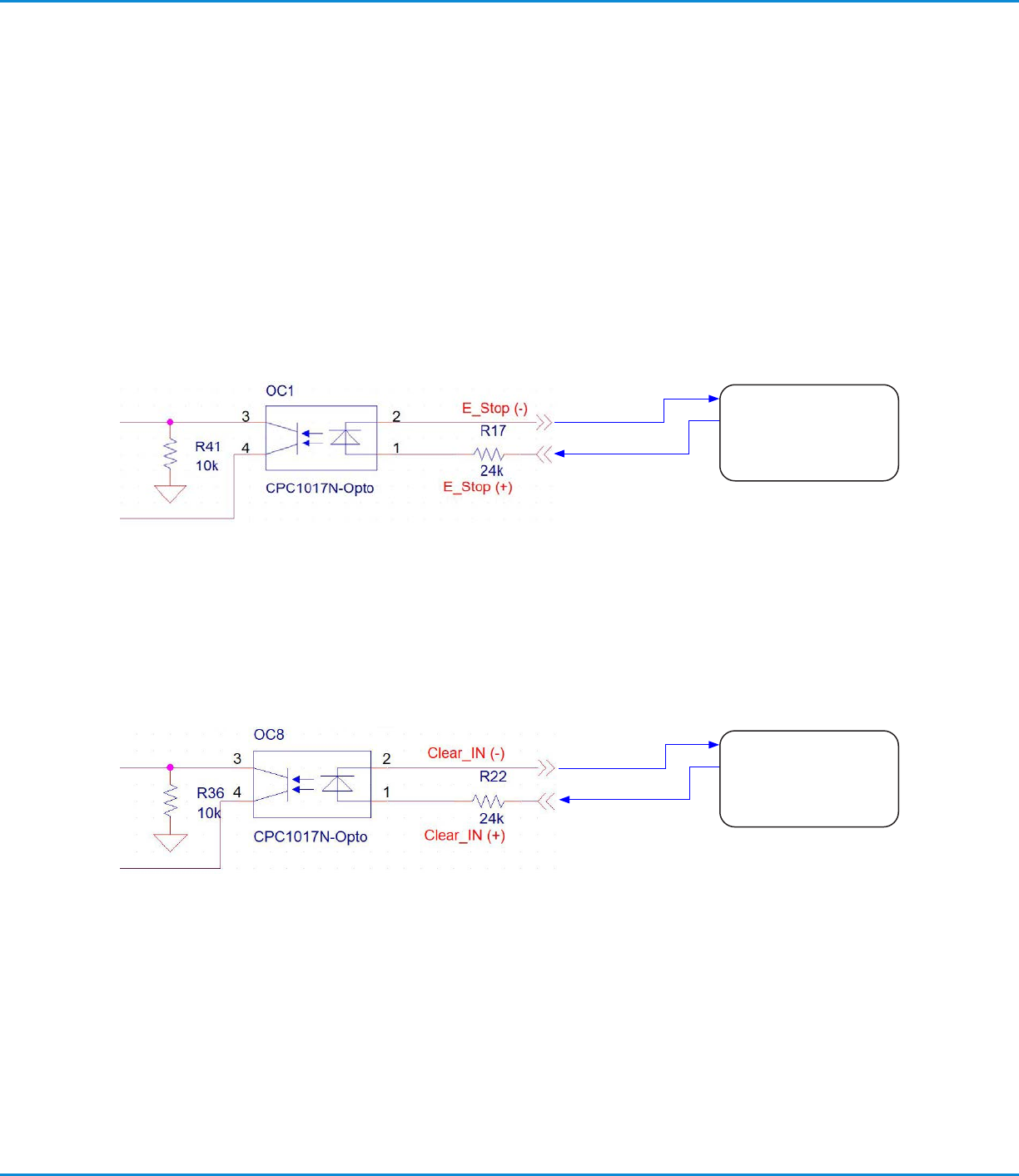

Alarmlösch-Schaltung
Ein Alarm des Dosiergeräts oder Not-Halt kann über den E/A-Anschluss von einer externen Quelle, die ein 24 V DC-
Signal über die D-Sub-Anschlusskontakte 3 und 4 auslöst, gelöscht werden. Das Signal kann kurzzeitig (nicht kürzer
als 0,1 Sekunden) oder dauerhaft anliegen.
Not-Halt (E-Stop)-Schaltung
Ein Not-Halt des UltimusPlus-Dosiergeräts kann über den E/A-Anschluss von einer externen Quelle, die ein 24 V
DC-Signal über die D-Sub-Anschlusskontakte 1 und 2 auslöst, herbeigeführt werden. Das Signal kann kurzzeitig
(nicht kürzer als 0,1 Sekunden) oder dauerhaft anliegen. Das Signal verbleibt im Not-Halt, wenn es weiterhin anliegt.
Wenn ein Not-Halt auftritt:
• Das Dosiergerät hört auf, den Druck zu regulieren
• Das Ausgangs-Alarmsignal der Dosiergeräte wird ausgelöst
• Eine rote Warnmeldung erscheint auf dem Touchscreen
Das Dosiergerät verbleibt im Not-Halt-Modus bis eines der folgenden Ereignisse eintritt:
• Der Alarm wird durch Berühren (oder Anklicken) des Touchscreens an beliebiger Stelle gelöscht.
• Der Ein-/Ausgang zum Löschen von Alarmen wird geschaltet
-* Masse
-* Ausgang 0
-* Ausgang 1
-* Ausgang 2
PC / SPS
DB Kontakt 2
DB Kontakt 1
-* Masse
-* Ausgang 0
-* Ausgang 1
-* Ausgang 2
PC / SPS
DB Kontakt 4
DB Kontakt 3
Dosiergeräte der UltimusPlus Serie
55www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

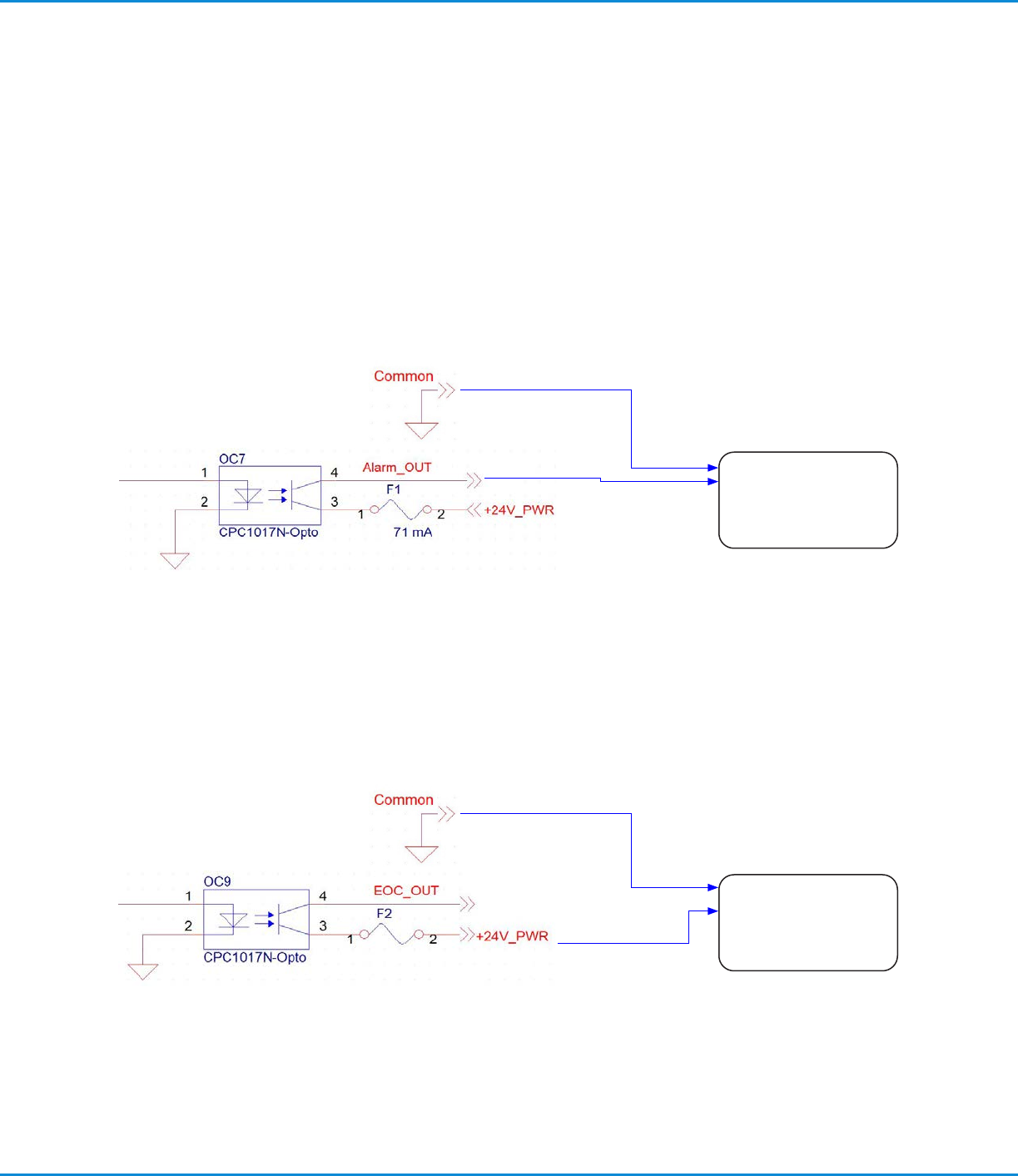

End-of-cycle-Rückkopplungsschaltung
Das UltimusPlus-Dosiergerät kann ein End-of-cycle (EOC)-Feedbacksignal an eine externe Quelle senden. Das 24
V DC-EOC-Ausgangssignal liegt während des Dosierens über die D-Sub-Anschlusskontakte 8 und 14 (DC Masse)
nicht an. Die EOC-Rückkopplung kann von einem externen Gerät genutzt werden, um einen aktiven Dosierzyklus zu
bestätigen.
-* Masse
-* Eingang 0
-* Eingang 1
-* Eingang 2
PC / SPS
DB Kontakt 14
DB Kontakt 8
Alarm Out-Schaltung
Das UltimusPlus-Dosiergerät kann externe Geräte alarmieren, wenn es in einen Alarmstatus wechselt. Dies
geschieht durch Ausgabe eines 24 V DC-Signals zwischen den D-Sub-Anschlusskontakten 7 und 14 (DC Masse).
Das Signal liegt an, solange sich das Dosiergerät im Alarmzustand befindet und das Dosieren verhindert.
Wenn ein Alarm des Dosiergeräts auftritt:
• Das Dosiergerät blockiert jeden Dosierzyklus
• Eine rote Warnmeldung erscheint auf dem Touchscreen
Das Dosiergerät verbleibt im Alarmzustand bis eines der folgenden Ereignisse eintritt:
• Der Alarm wird durch Berühren (oder Anklicken) des Touchscreens an beliebiger Stelle gelöscht.
• Der Ein-/Ausgang zum Löschen von Alarmen wird geschaltet (siehe “Alarmlösch-Schaltung” auf Seite55).
-* Masse
-* Eingang 0
-* Eingang 1
-* Eingang 2
PC / SPS
DB Kontakt 14
DB Kontakt 7
Ein-/Ausgangsanschlüsse (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
56 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

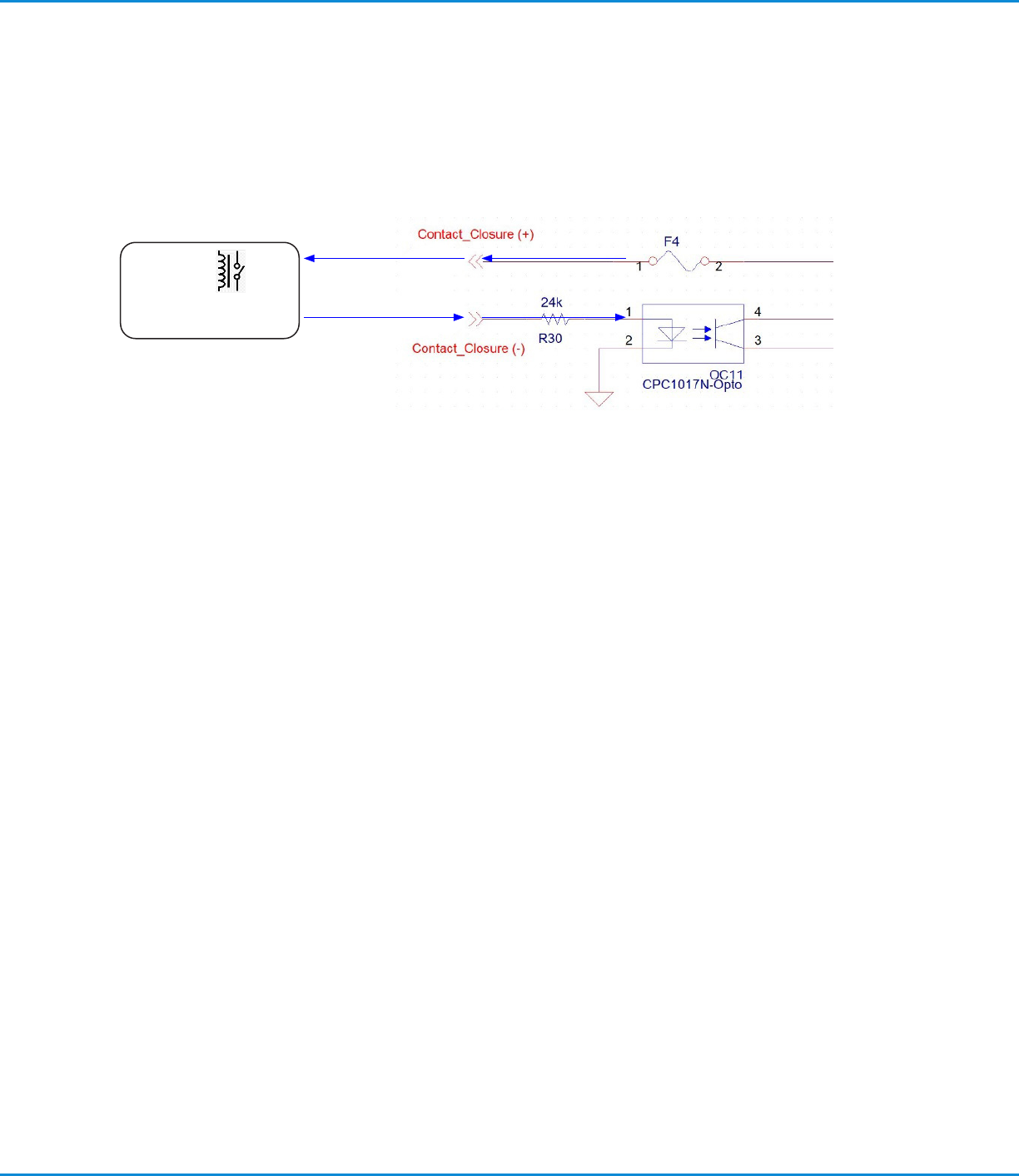

Kontaktschluss-Schaltung
Ein Dosierzyklus kann mit einem Kontaktschluss über ein 24 V DC-Signal über die D-Sub-Anschlusskontakte 9 und
10 ausgelöst werden. Das Signal kann kurzzeitig (nicht kürzer als 0,01 Sekunden) oder dauerhaft anliegen. Ein neuer
Dosierzyklus wird begonnen, nachdem das Signal aufgehoben und erneut angelegt wurde.
Masse *-
Eingang 0 *-
Eingang 1 *-
Eingang 2 *-
PC / SPS
DB Kontakt 10
DB Kontakt 9
Ein-/Ausgangsanschlüsse (Fortsetzung)
