Übersicht der Dosiergeräte-Bildschirme Übersicht über die UltimusPlus-Benutzerschnittstelle (Fortsetzung) Home Zeit Druck Vakuum Zurück Ausstoßzählung MultiShot Ein / Aus Home Programmzyklusgrenze Steady-Modus Ein / Aus …
Übersicht der UltimusPlus-Benutzerschnittstelle
Wenn das Dosiergerät eingeschaltet wurde, erscheint nach etwa 45
Sekunden der Willkommensbildschirm. Betätigen Sie den Home-
Button, um zum Startbildschirm zu gelangen.
Vom Startbildschirm aus können Sie auf alle Funktionen des
Dosiergeräts zugreifen. Informationen zu Programmier- und
Dosierverfahren finden Sie unter “Bedienung” auf Seite29.
Navigation
Navigationssymbole
(auf allen Bildschirmen
vorhanden)
Dosierzeit, Druck und
Vakuumeinstellungen für das
aktuell laufende Programm
Betriebsinformation
Zum Aktivieren
oder Deaktivieren
von MultiShot-
Betrieb, Steady-
und Schlafmodus
(der Schlafmodus
ist nur bei
UltimusPlus I
verfügbar)
Startbildschirm
Dynamische
Aktionsleiste
Home
Zurück
Programmbibliothek
(aktive Programm-
nummer wird
angezeigt)
Einstellungen
Ein gelbes Caret-Zeichen verweist auf einen
zugehörigen Bildschirm. Informationen zur
Bildschirmstruktur finden Sie in der Übersicht
auf der nächsten Seite.
Zurück Export
Programm-
bibliothek
Einstellungen Entsperrt
Rücktaste Home
Zähler
zurücksetzen
Lernen
Fehler Gesperrt Gespeichert Test
Symbole
Dosiergeräte der UltimusPlus Serie
14 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Übersicht der Dosiergeräte-Bildschirme
Übersicht über die UltimusPlus-Benutzerschnittstelle
(Fortsetzung)
Home
Zeit Druck Vakuum
Zurück Ausstoßzählung MultiShot Ein / Aus
Home Programmzyklusgrenze Steady-Modus Ein / Aus
Programme Systemzähler Schlafmodus Ein / Aus
Einstellungen Sperre Zähler zurücksetzen Protokoll Lernen
Import / Export der
Bibliothek
Export der Bibliothek
Import der Bibliothek
MultiShot
Zeitzählung anhalten
Count?
Dosierprotokoll
Protokoll exportieren und löschen
Protokoll exportieren und behalten
Locked / Unlocked?
Enter Password?
Einstellungen
Informationen zum Unternehmen
Softwareupdate
Schlafmodus Ethernet
Sprache Systemuhr
Maßeinheiten Passwort
Programm bearbeiten
Zeit Druck Vakuum
Barcode Pogrammzyklusgrenze
MultiShot Steady-Modus
Programmbibliothek
Import / Export der
Bibliothek
Passwort
Aktuelles Passwort
eingeben
Passwort
Neues Passwort
eingeben
Passwort
Neues Passwort
erneut eingeben
Programmzyklus
grenze
Zeit VakuumDruck
Barcode
Barcode zuweisen
Barcode löschen
Zeit VakuumDruck
Programmzy-
klusgrenze
Lernen
Lernen
Test Lernzeit
Sprache
Englisch Deutsch
Französisch Spanisch
Chinesisch Japanisch
Ethernet
Aktivieren und neu
starten
Software Update
Update
Maßeinheiten
psi bar kPa
inH2O inHG kPa
Informationen
zum Unternehmen
Systemuhr
Jahr Monat Tag Zeit
AM PM 24 Std.
Schlafmodus
(nur UltimusPlus I)
5 10 60
MultiShot
Zeitzählung anhalten
Count?
Dosiergeräte der UltimusPlus Serie
15www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Übersicht über die UltimusPlus-Benutzerschnittstelle
(Fortsetzung)
Sie können jedes Programm durch Bearbeiten seiner Einstellungen anpassen. Um die Einstellungen zu bearbeiten,
drücken Sie auf den Programmnamen in der Programmbibliothek. Das Dosiergerät benennt ein bearbeitetes
Programm automatisch um. Die neue Benennung basiert auf den neuen Einstellungen und wird wie unter „Wie das
System Programme benennt“ beschrieben gebildet.
• Weitere Informationen dazu, wie Programme aktiviert (oder gewechselt) werden finden Sie unter “Aktivieren
eines Programms” auf Seite30.
• Weitere Informationen dazu, wie ein Programm bearbeitet werden kann, finden Sie unter “Bearbeiten eines
Programms” auf Seite31.

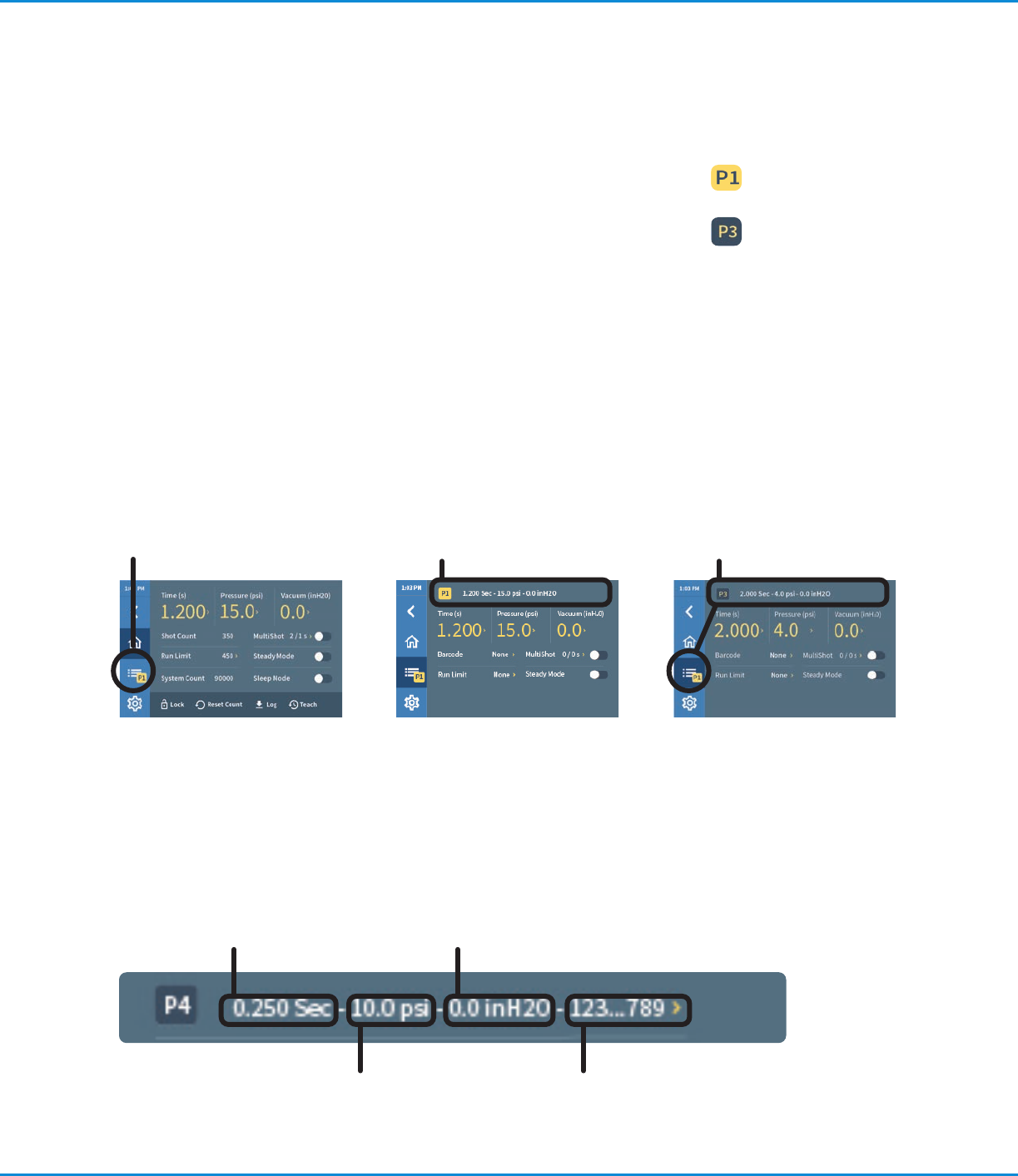

Wie das System Programme benennt
Barcode (nur, wenn ein
Programm mit einem Barcode
verknüpft ist)
Dosierzeit-
Einstellung
Druck-
Einstellung
Vakuum-
Einstellung
Aktuell aktive
Programmnummer
auf allen
Bildschirmen
Startbildschirm
Aktuell aktive Programmnummer
und Programmname auf dem
„Programmdetails“-Bildschirm,
wenn das aktuell aktive
Programm bearbeitet oder
angezeigt wird
Bearbeitung des aktuell aktiven
Programms)
Programmnummer und
Programmname auf dem
„Programmdetails“-Bildschirm, wenn
das bearbeitete Programm nicht das
aktuell aktive Programm ist (Drücken
Sie die graue P3-Box, um P3 zum
aktiven Programm zu machen)
Bildschirm Programmdetails
(bearbeitetes Programm ist nicht das
aktuell aktive Programm)
Über die Programme
Das Dosiergerät beinhaltet 16 vorprogrammierte Dosierprogramme in der
Programmbibliothek. Auf allen Bildschirmen wird die aktive Programmnummer (P1 bis
P16) in einer gelben Box angezeigt.
Sie können das aktuell aktive Programm durch Drücken der Programmnummer in der
Programmbibliothek oder Drücken der dunkelgrauen (inaktiven) Programmbox auf
jedem Bildschirm wechseln.
