Installation (Fortsetzung)
10
Stellen Sie den Luftdruck ein
a. Drücken Sie auf Druck.
b. Bei der Erstinbetriebnahme und zum Testen stellen Sie
den Luftdruck wie folgt ein:
• UltimusPlus I: 1,0 bar (15 psi)
• UltimusPlus II: 0,3 bar (5 psi)
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
9
Stellen Sie die Dosierzeit ein
a. Drücken Sie auf Zeit.
b. Geben Sie die Startzeiteinstellung für die Dosierung ein.
HINWEIS: Zur Anpassung der Einstellungen können
Sie entweder die Auf-/Ab-Schaltflächen oder das
Tastenfeld benutzen.
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
8
Schalten Sie die Stromversorgung
ein
a. Stellen Sie den Netzschalter auf der
Rückseite des Dosiergeräts auf ON.
Nach etwa 45 Sekunden erscheint der
Willkommensbildschirm.
b. Drücken Sie auf Home um zum
Startbildschirm zu gelangen.
HINWEIS: Der UltimusPlus wird mit
Standardeinstellungen für die Anzeige
von Sprache (Englisch), Luftdruck (psi)
und Vakuum (inH
2
O) geliefert. Wenn Sie
diese Einstellungen beibehalten wollen, fahren Sie
direkt fort mit Schritt Nr. 9. Andernfalls gehen Sie
zu “Systemeinstellungen” auf Seite40, um die
gewünschten Änderungen vorzunehmen und kehren
Sie dann hierher zurück.
Dosiergeräte der UltimusPlus Serie
22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Installation (Fortsetzung)
11
Stellen Sie das Vakuum ein
a. Drücken Sie auf Vakuum.
b. Stellen Sie das Vakuum bei der Erstinbetriebnahme und
zum Testen auf 0,0 ein.
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Verwenden Sie den EFD-Filter / Schalldämpfer, Teilenr.
7016875, oder tragen Sie entsprechenden Gehörschutz,
wenn Sie das Vakuum für längere Zeit in nächster Nähe
bedienen.
VORSICHT
12
Spülen Sie die Nadel
a. Aktivieren Sie den Steady-Modus, indem Sie den Schalter
auf die Position ON stellen.
b. Betätigen Sie den Fußschalter und lassen Sie das Material
aus der Nadel fließen, bis es blasenfrei ist. Lassen Sie dann
den Fußschalter los.
13
Verbinden Sie zusätzliche Komponenten
a. Installieren oder verbinden Sie bei Bedarf andere
Systemkomponenten. Die Anleitung für die Installation und
Einrichtung finden Sie in den mit diesen Komponenten
mitgelieferten Kurzanleitungen und / oder Betriebsanleitungen.
b. Wenn das Dosiergerät in ein automatisiertes Dosiersystem
integriert werden soll, siehe Abschnitt “Anschluss eines
Ethernetkabels zur Werksintegration” auf Seite39.
Die Installation ist nun abgeschlossen. Fahren Sie mit dem
Abschnitt “Erstinbetriebnahme und Testen” auf Seite24 fort,
um die Dosierung für Ihre Anwendung einzurichten.
Dosiergeräte der UltimusPlus Serie
23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die Abgabegröße wird gesteuert durch Dosierzeit, Druck und Nadelgröße.
Nutzen Sie die Verfahren in diesem Abschnitt zusammen mit dem mitgelieferten Tropfen-Normtestblatt, um das
System mit dem am besten für Ihre Anwendung geeigneten Betriebsmodus einzurichten und zu testen:
• Für Anwendungen, bei denen Abgabemenge oder -umfang variieren, siehe Abschnitt “Einrichtung des
Dosiergeräts für den Betrieb im Steady-Modus” auf Seite25.
• Für Anwendungen, bei denen die Abgabegröße bei jedem Dosierzyklus gleich sein muss, siehe Abschnitt
“Einrichtung des Dosiergeräts für den Betrieb im Timed-Modus” auf Seite25.
HINWEISE:
• Sehen Sie sich im Folgenden den Entscheidungsablauf zur Veranschaulichung an.
• Weitere Tipps und hilfreiche Empfehlungen zur Einrichtung finden Sie im Abschnitt “Nützliche Hinweise” auf
Seite28. Lesen Sie bei Bedarf diese Informationen bei Erstinbetriebnahme und Testen.
Erstinbetriebnahme und Testen
Korrigieren Sie den Winkel für
gleichbleibende
Denken Sie daran — Bringen Sie die Nadel
immer im gezeigten Winkel in Kontakt mit der
Arbeitsfläche. Betätigen Sie den Fußschalter,
sobald die Nadel in Position ist. Lassen Sie
den Fußschalter los und entfernen Sie die
Nadel durch gerades Heben nach oben.

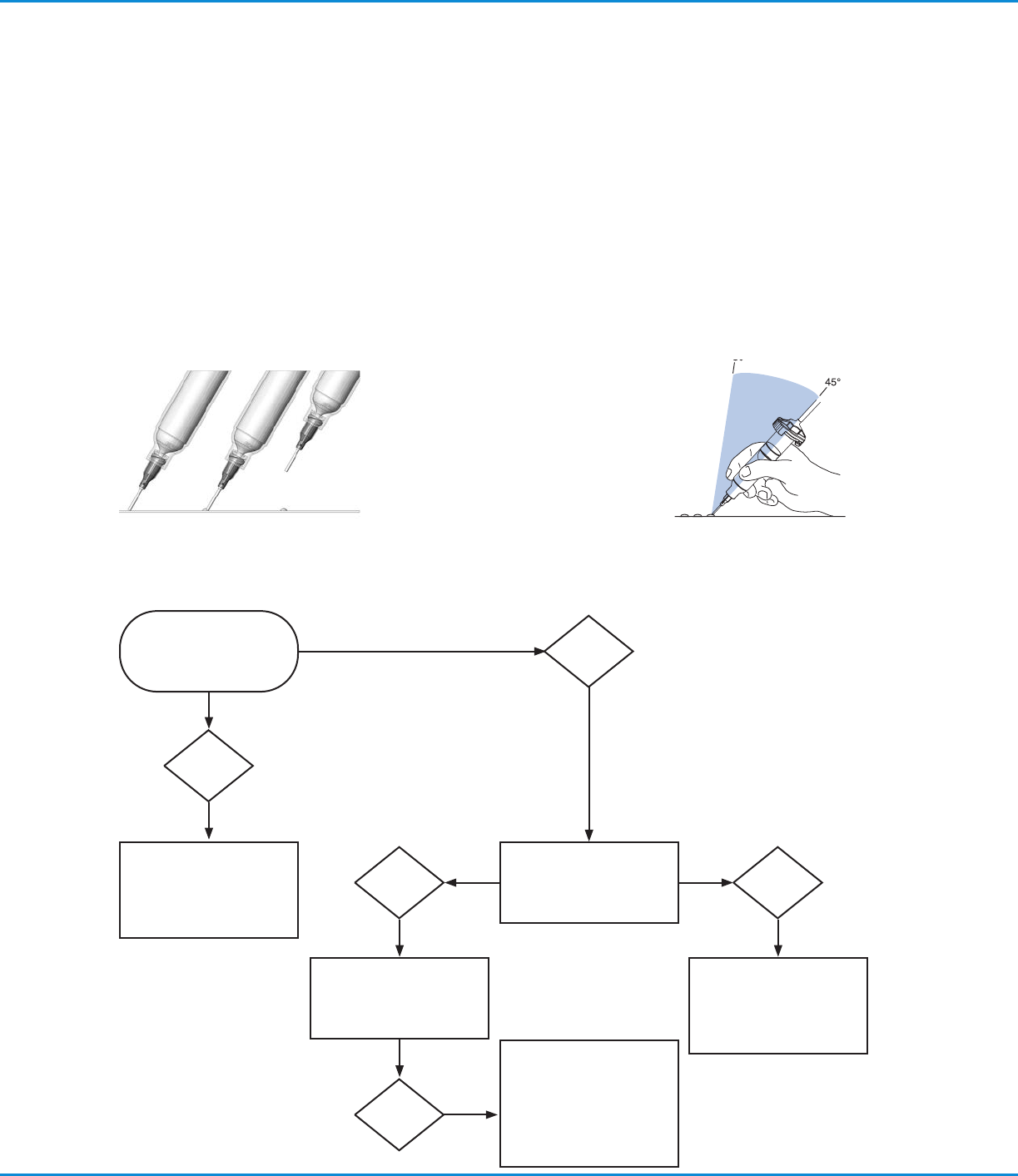

Entscheidungsablauf für die Einrichtung des Dosierbetriebs
