Verwendung des Barcodescanners
Sie können einen Barcodescanner verwenden, um das aktive Dosierprogramm zu wechseln. Für die Verwendung
der Barcodescanner-Funktion ist Folgendes erforderlich:
• Der optionale Barcodescanner muss mit dem USB-Anschluss am Dosiergerät verbunden sein. Die
Artikelnummer des Scanners finden Sie im Abschnitt “Zubehör” auf Seite49.
• Der Barcode für das Werkstück muss einem Dosierprogramm zugeordnet sein.
HINWEIS: Ein Barcode kann nur einem Dosierprogramm zugeordnet sein. Wenn ein bereits zugeordneter Barcode
einem anderen Programm zugeordnet wird, wird die Zuordnung zu dem ursprünglichen Programm aufgehoben und
der Barcode wird dem neuen Programm zugeordnet.
Barcodetypen
Der Barcodescanner kann folgende Barcodetypen lesen:
• UPC-A • UPC-E • EAN-8 • EAN-13
• Code32 • Code39 • Code128 • Code93
• Code11 • Codabar • Industrial 2 of 5 • Interleaved 2 of 5
• MSI
Bedienung (Fortsetzung)

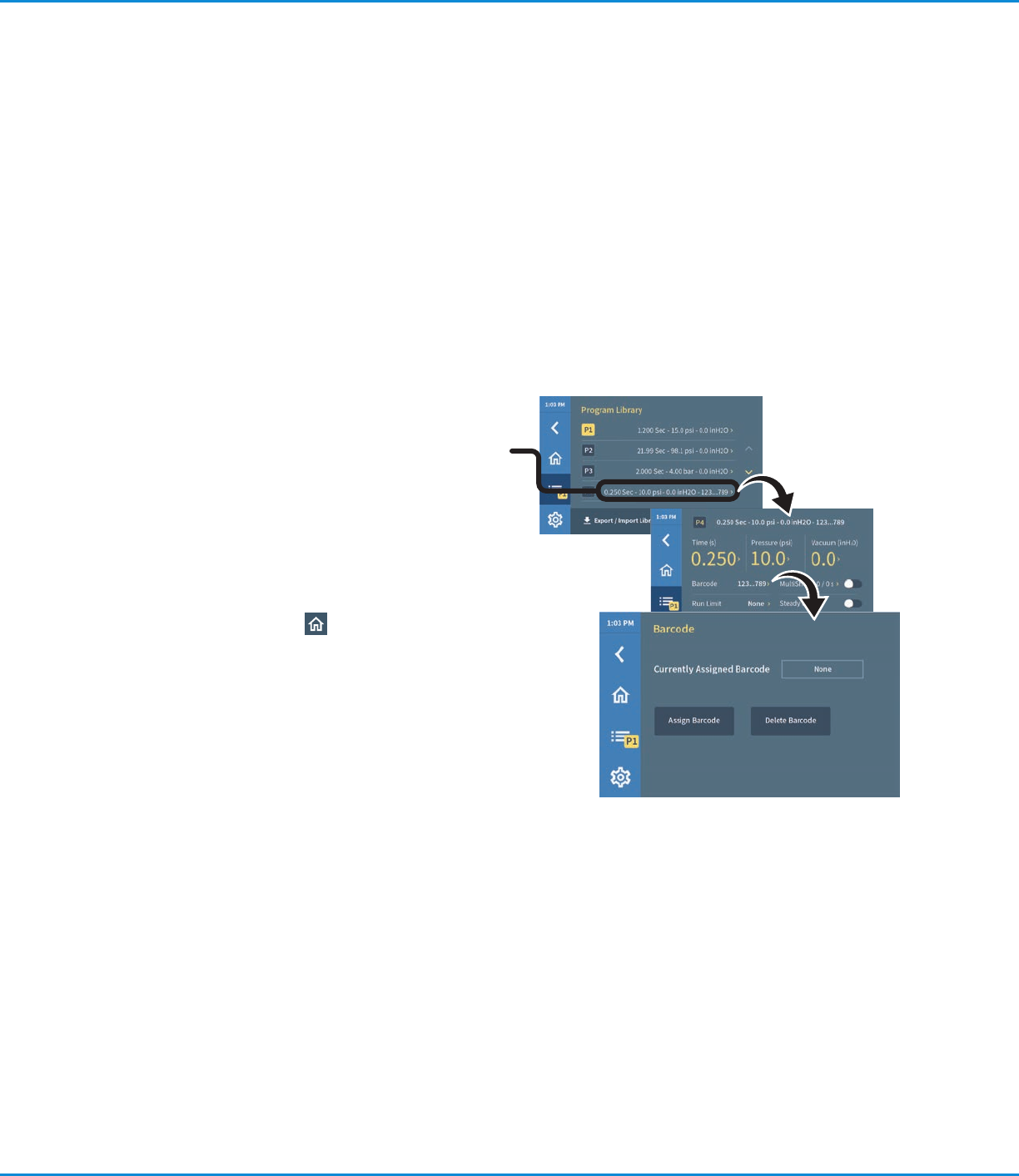

Zur Zuordnung eines Barcodes zu einem Programm
1. Verbinden Sie den Barcodescanner mit dem USB-
Anschluss am Dosiergerät.
2. Drücken Sie auf Programme . Der Bildschirm der
Programmbibliothek öffnet sich.
3. Drücken Sie auf den Namen eines Programms
(nicht die Programmnummer), dem Sie einen
Barcode zuordnen möchten. Der Bildschirm mit den
Programmdetails wird geöffnet.
4. Drücken Sie auf Barcode. Der Barcode-Bildschirm wird
geöffnet.
5. Drücken Sie auf Barcode zuweisen.
6. Verwenden Sie den Barcodescanner, um den Barcode
einzulesen. Der eingelesene Barcode erscheint im Feld
Aktuell zugeordneter Barcode.
HINWEIS: Wenn ein Barcode 8 oder weniger Stellen
hat, werden alle 8 Stellen angezeigt. Wenn ein Barcode
9 oder mehr Stellen hat, werden die ersten drei Stellen
angezeigt, gefolgt von Auslassungspunkten und den
letzten 3 Stellen (z. B. XXX...XXX).
7. Drücken Sie auf Zurück , um zum Bildschirm mit den
Programmdetails zurückzukehren. Der Barcode wird
neben „Barcode“ angezeigt.
HINWEIS: Das System fügt die Barcodeinformation auch
dem Programmnamen hinzu.
8. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Dosiergeräte der UltimusPlus Serie
34 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Zum Löschen eines Barcodes
1. Öffnen Sie den Bildschirm mit den Programmdetails,
der den Barcode enthält, den Sie löschen möchten.
2. Drücken Sie auf Barcode. Der Barcode-Bildschirm wird
geöffnet.
3. Drücken Sie auf Barcode löschen. Das System löscht
die Barcodezuordnung und entfernt außerdem die
Barcodeinformation vom Programmnamen.
4. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Zum Ausführen eines Barcode-Programms
1. Lesen Sie den Barcode ein. Das System wechselt zu dem
zugeordneten Programm.
2. Positionieren Sie die Nadel über der korrekten Stelle auf
dem Werkstück.
3. Lösen Sie den Dosierzyklus aus.
Verwendung des Barcodescanners (Fortsetzung)
Bedienung (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
35www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Bedienung (Fortsetzung)

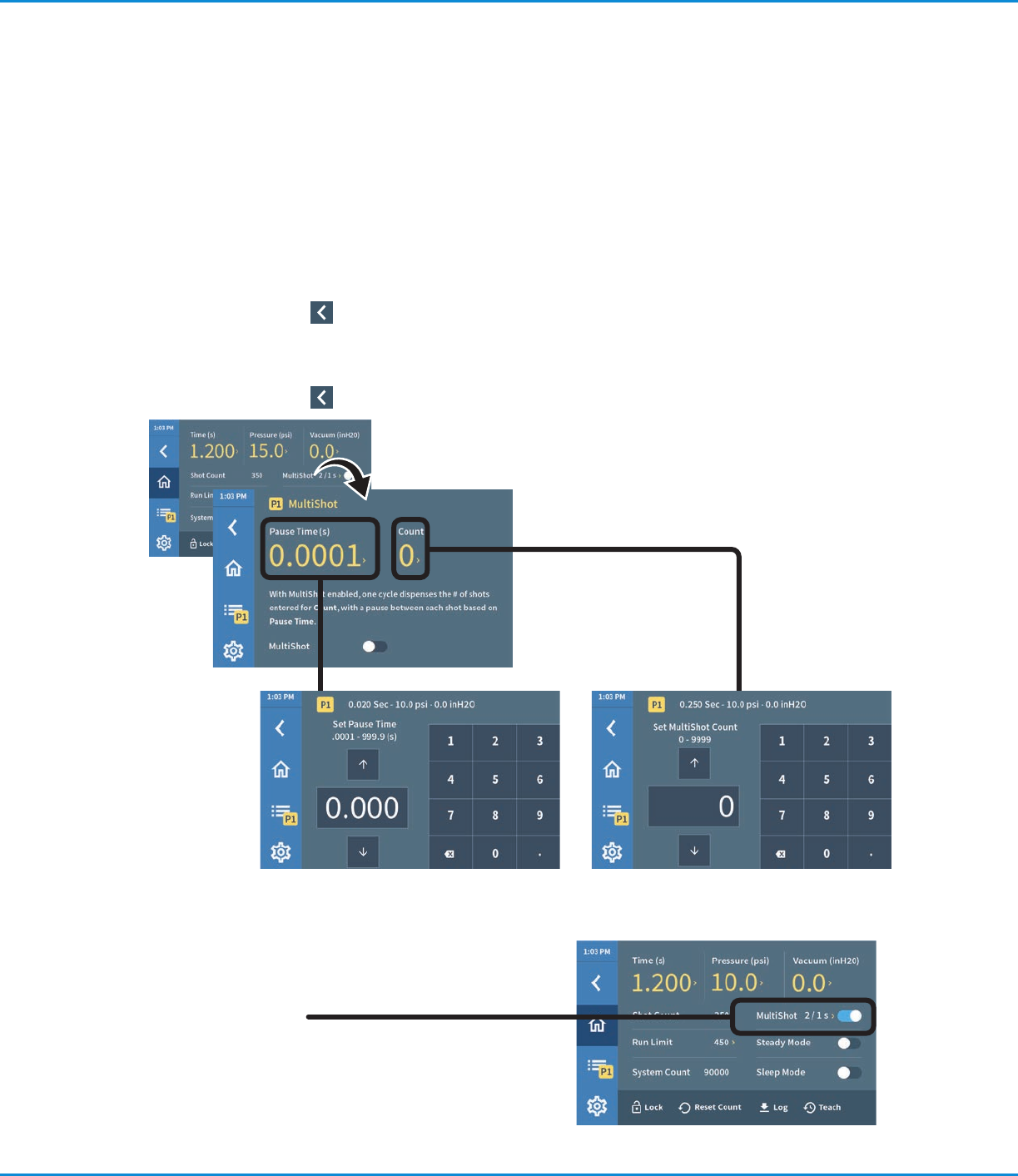

Verwendung der MultiShot-Funktion
Die MultiShot-Funktion ermöglicht es, mehrere Ausstöße mit einer Dosierzyklusauslösung abzugeben.
HINWEIS: Diese Funktion wird in einem automatisierten Dosiersystem normalerweise nicht eingesetzt.
Zum Aufrufen der MultiShot-Einstellungen
1. Drücken Sie auf dem Startbildschirm auf MultiShot. Der MultiShot-Bildschirm wird geöffnet.
2. Drücken Sie auf MultiShot-Anzahl einstellen, um die Einstellung der Anzahl von Abgaben je Dosierzyklus
aufzurufen.
3. Drücken Sie auf Zurück , um zum MultiShot-Bildschirm zurückzukehren.
4. Drücken Sie auf Haltezeit (s), um einen Wert für die Zeit einzugeben, die zwischen den Abgaben verstreichen
soll.
5. Drücken Sie auf Zurück , um zum MultiShot-Bildschirm zurückzukehren.
Haltezeit (s): Die Zeit zwischen den Abgaben MultiShot-Anzahl einstellen: Die Anzahl der
Abgaben je Dosierzyklus (eine Betätigung des
Fußschalters)
Zur Verwendung der MultiShot-Dosierung
1. Bringen Sie einen MultiShot-Schalter in die Position ON.
HINWEIS: Einen MultiShot-Schalter finden Sie auf dem
Start-, dem MultiShot- und dem Programmdetails-Bildschirm.
Der Startbildschirm zeigt die MultiShot-Einstellungen und
den Status ON / OFF.
2. Zum Starten des MultiShot-Dosierzyklus betätigen Sie den
Fußschalter einmal.
3. Zum Stoppen des MultiShot-Dosierzyklus betätigen Sie den
Fußschalter erneut.
4. Um MultiShot zu deaktivieren, bringen Sie einen MultiShot-
Schalter in die Position OFF.
