Verwendung der MultiShot-Funktion
Die MultiShot-Funktion ermöglicht es, mehrere Ausstöße mit einer Dosierzyklusauslösung abzugeben.
HINWEIS: Diese Funktion wird in einem automatisierten Dosiersystem normalerweise nicht eingesetzt.
Zum Aufrufen der MultiShot-Einstellungen
1. Drücken Sie auf dem Startbildschirm auf MultiShot. Der MultiShot-Bildschirm wird geöffnet.
2. Drücken Sie auf MultiShot-Anzahl einstellen, um die Einstellung der Anzahl von Abgaben je Dosierzyklus
aufzurufen.
3. Drücken Sie auf Zurück , um zum MultiShot-Bildschirm zurückzukehren.
4. Drücken Sie auf Haltezeit (s), um einen Wert für die Zeit einzugeben, die zwischen den Abgaben verstreichen
soll.
5. Drücken Sie auf Zurück , um zum MultiShot-Bildschirm zurückzukehren.
Haltezeit (s): Die Zeit zwischen den Abgaben MultiShot-Anzahl einstellen: Die Anzahl der
Abgaben je Dosierzyklus (eine Betätigung des
Fußschalters)
Zur Verwendung der MultiShot-Dosierung
1. Bringen Sie einen MultiShot-Schalter in die Position ON.
HINWEIS: Einen MultiShot-Schalter finden Sie auf dem
Start-, dem MultiShot- und dem Programmdetails-Bildschirm.
Der Startbildschirm zeigt die MultiShot-Einstellungen und
den Status ON / OFF.
2. Zum Starten des MultiShot-Dosierzyklus betätigen Sie den
Fußschalter einmal.
3. Zum Stoppen des MultiShot-Dosierzyklus betätigen Sie den
Fußschalter erneut.
4. Um MultiShot zu deaktivieren, bringen Sie einen MultiShot-
Schalter in die Position OFF.
Dosiergeräte der UltimusPlus Serie
36 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Verwendung des Schlafmodus (nur
UltimusPlus I)
Verwenden Sie den Schlafmodus, um:
• Den Energieverbrauch zu reduzieren
• Den Druckluftverbrauch zu reduzieren, wenn Vakuum
verwendet wird
Sie können auch einstellen, wie lange das System wartet,
bevor es in den Schlafmodus wechselt.

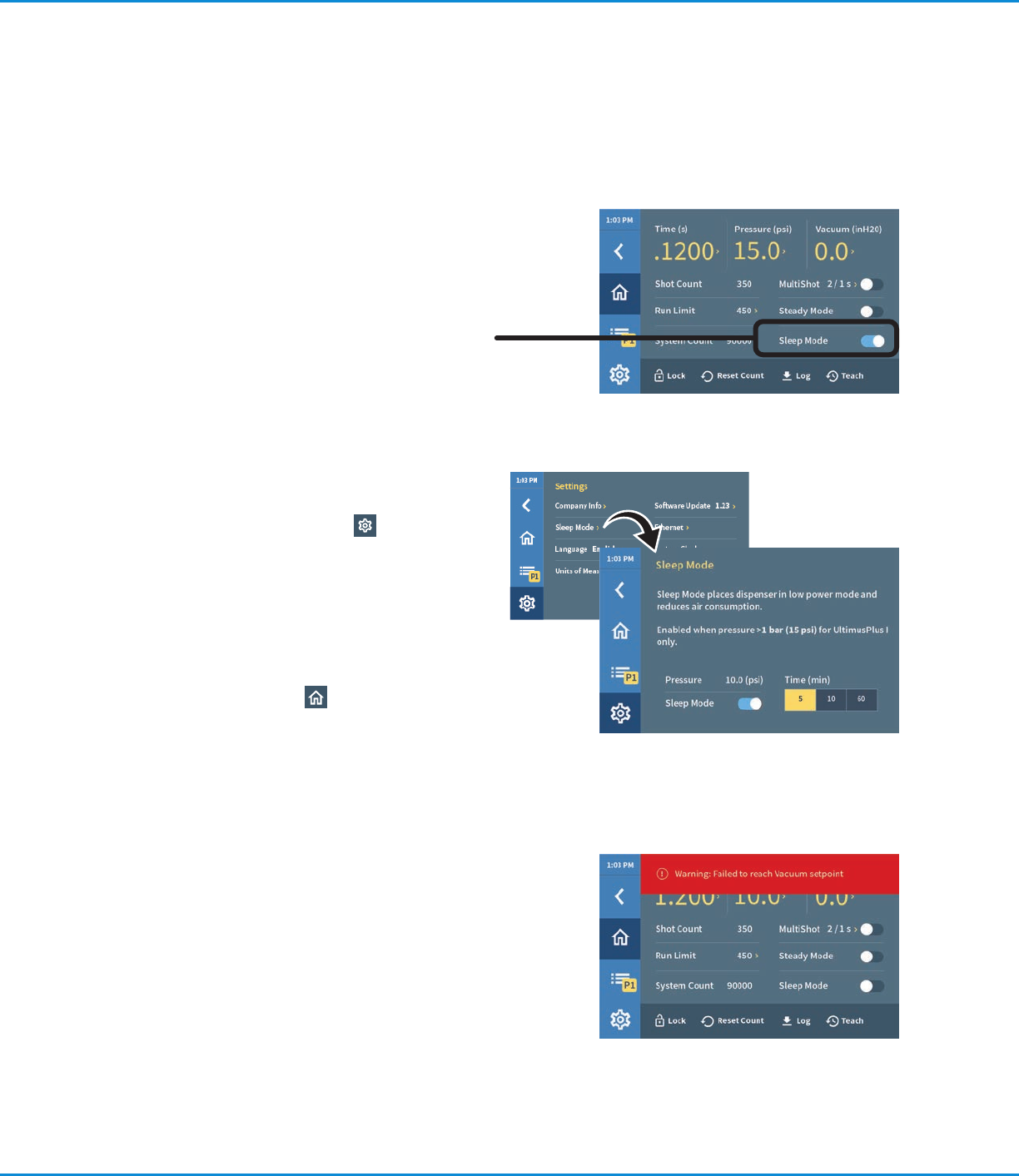

Zum Aktivieren / Deaktivieren des Schlafmodus
Bringen Sie auf dem Startbildschirm den Schalter für
den Schlafmodus in die Position ON (aktiviert) oder OFF
(deaktiviert). Sie können den Schlafmodus auch auf dem
Schlafmodus-Bildschirm aktivieren oder deaktivieren.
HINWEIS: Der Schlafmodus kann nur aktiviert werden, wenn
der Druck über 1 bar (15 psi) liegt. Wenn der Druck unter 1 bar
(15 psi) absinkt, erscheint eine Warnmeldung.
Zum Einstellen des Schlafmodus-Timers
1. Drücken Sie auf Einstellungen > Schlafmodus.
2. Drücken Sie auf die Schaltfläche für den Wert der
Zeit, die nach dem letzten Dosierzyklus verstreichen
soll, bevor das System in den Schlafmodus
wechselt.
3. Bringen Sie bei Bedarf den Schlafmodus-Schalter in
die Position ON (aktiviert).
4. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Bedienung (Fortsetzung)
Löschen von Alarmen
Wenn ein Alarm auftritt, erscheint eine rote Warnmeldung
auf dem Touchscreen. Zur Fehlersuche und Einstellung
der Alarmbedingungen siehe Abschnitt “Warnhinweise des
Dosiergeräts” auf Seite50.
Nutzen Sie eine der folgenden Methoden zum Löschen eines
Alarms:
• Berühren Sie den Touchscreen (bzw. klicken Sie bei
Verwendung einer Maus) an einer beliebigen Stelle.
• Lösen Sie ein Signal am Eingang zum Löschen von
Alarmen aus (Details zur Verkabelung finden Sie unter
“Alarmlösch-Schaltung” auf Seite55).
Beispiel eines Alarms
