Die Abgabegröße wir d gesteuert durch Dosierzeit, Druck und Nadelgr öße. Nutzen Sie die Verfahren in diesem Abschnitt zusammen mit dem mitgelieferten Tropfen-Normtestblatt, um das System mit dem am besten für Ihre Anwend…
Installation (Fortsetzung)
11
Stellen Sie das Vakuum ein
a. Drücken Sie auf Vakuum.
b. Stellen Sie das Vakuum bei der Erstinbetriebnahme und
zum Testen auf 0,0 ein.
c. Drücken Sie auf Home , um zum Startbildschirm
zurückzukehren.
Verwenden Sie den EFD-Filter / Schalldämpfer, Teilenr.
7016875, oder tragen Sie entsprechenden Gehörschutz,
wenn Sie das Vakuum für längere Zeit in nächster Nähe
bedienen.
VORSICHT
12
Spülen Sie die Nadel
a. Aktivieren Sie den Steady-Modus, indem Sie den Schalter
auf die Position ON stellen.
b. Betätigen Sie den Fußschalter und lassen Sie das Material
aus der Nadel fließen, bis es blasenfrei ist. Lassen Sie dann
den Fußschalter los.
13
Verbinden Sie zusätzliche Komponenten
a. Installieren oder verbinden Sie bei Bedarf andere
Systemkomponenten. Die Anleitung für die Installation und
Einrichtung finden Sie in den mit diesen Komponenten
mitgelieferten Kurzanleitungen und / oder Betriebsanleitungen.
b. Wenn das Dosiergerät in ein automatisiertes Dosiersystem
integriert werden soll, siehe Abschnitt “Anschluss eines
Ethernetkabels zur Werksintegration” auf Seite39.
Die Installation ist nun abgeschlossen. Fahren Sie mit dem
Abschnitt “Erstinbetriebnahme und Testen” auf Seite24 fort,
um die Dosierung für Ihre Anwendung einzurichten.
Dosiergeräte der UltimusPlus Serie
23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die Abgabegröße wird gesteuert durch Dosierzeit, Druck und Nadelgröße.
Nutzen Sie die Verfahren in diesem Abschnitt zusammen mit dem mitgelieferten Tropfen-Normtestblatt, um das
System mit dem am besten für Ihre Anwendung geeigneten Betriebsmodus einzurichten und zu testen:
• Für Anwendungen, bei denen Abgabemenge oder -umfang variieren, siehe Abschnitt “Einrichtung des
Dosiergeräts für den Betrieb im Steady-Modus” auf Seite25.
• Für Anwendungen, bei denen die Abgabegröße bei jedem Dosierzyklus gleich sein muss, siehe Abschnitt
“Einrichtung des Dosiergeräts für den Betrieb im Timed-Modus” auf Seite25.
HINWEISE:
• Sehen Sie sich im Folgenden den Entscheidungsablauf zur Veranschaulichung an.
• Weitere Tipps und hilfreiche Empfehlungen zur Einrichtung finden Sie im Abschnitt “Nützliche Hinweise” auf
Seite28. Lesen Sie bei Bedarf diese Informationen bei Erstinbetriebnahme und Testen.
Erstinbetriebnahme und Testen
Korrigieren Sie den Winkel für
gleichbleibende
Denken Sie daran — Bringen Sie die Nadel
immer im gezeigten Winkel in Kontakt mit der
Arbeitsfläche. Betätigen Sie den Fußschalter,
sobald die Nadel in Position ist. Lassen Sie
den Fußschalter los und entfernen Sie die
Nadel durch gerades Heben nach oben.
Entscheidungsablauf für die Einrichtung des Dosierbetriebs
Siehe Abschnitt
“Einrichtung des
Dosiergeräts für den
Betrieb im Steady-Modus”
auf Seite25
Ja
Wird die Abgabemenge
zwischen den Ausstößen
variieren?
Nein
Möchten Sie die
Zeiteinstellung für die
Dosierung manuell
eingeben?
(Empfohlen) Möchten Sie
dem System die korrekte
Dosierzeit-Einstellung
„beibringen“?
Nein
Siehe Abschnitt
“Manuelle Einrichtung
des Dosiergeräts für den
Betrieb im Timed-Modus”
auf Seite27.
Nein
Ja
Siehe Abschnitt
“Verwendung des
Teach-Modus, um
das Dosiergerät für
den zeitgesteuerten
Betrieb einzurichten” auf
Seite26.
Dosiergeräte der UltimusPlus Serie
24 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

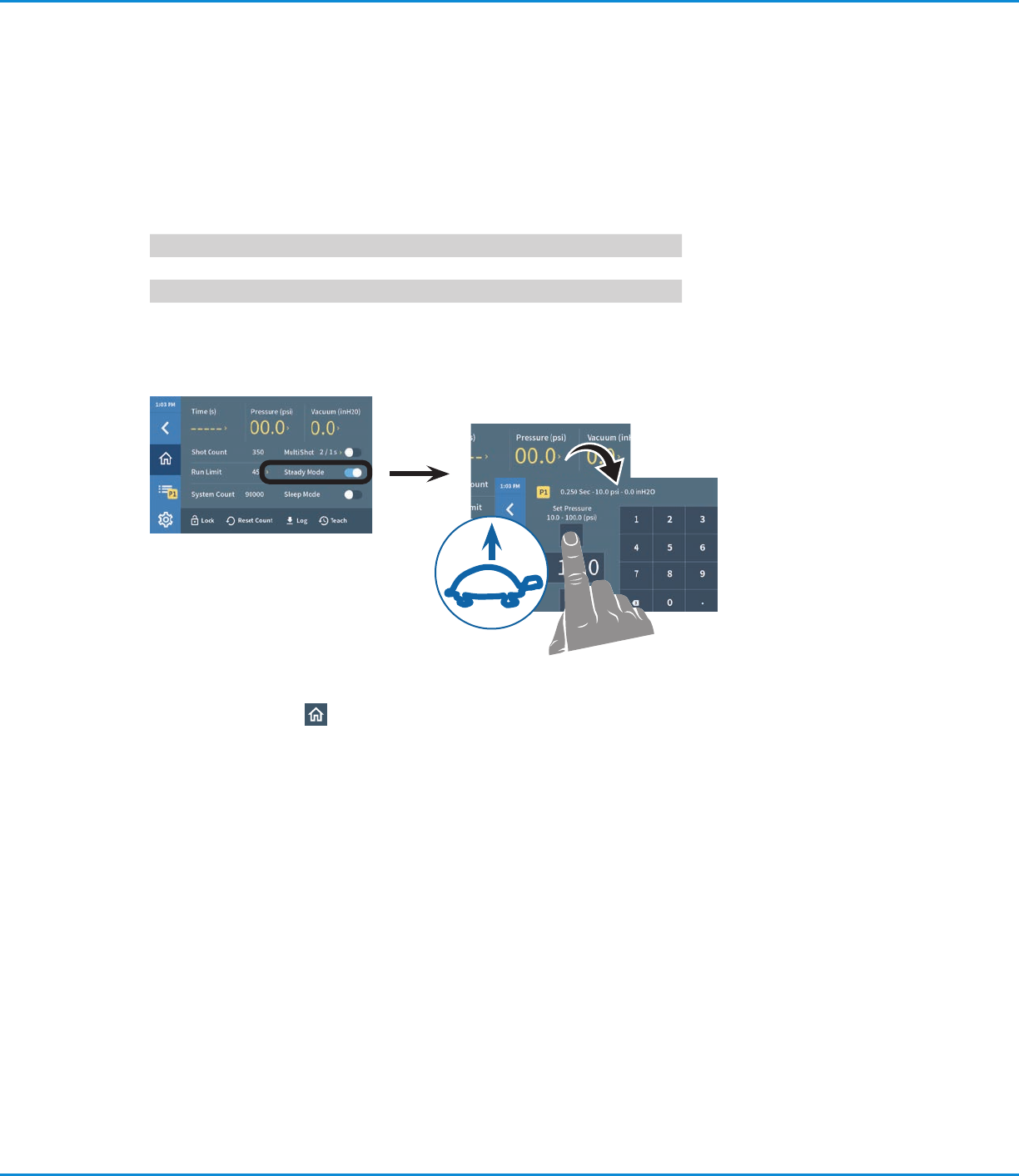

Einrichtung des Dosiergeräts für den Betrieb im Steady-Modus
1. Spülen Sie die Nadel, sofern Sie dies noch nicht getan haben. Für zusätzliche Informationen siehe Abschnitt
“Spülen Sie die Nadel” auf Seite23.
2. Aktivieren Sie den Steady-Modus.
3. Stellen Sie Druck und Vakuum auf die folgenden empfohlenen Startwerte ein:
Dosiergerät Empfohlener Druck Empfohlenes Vakuum
UltimusPlus I 1,0 bar (15 psi) 0 inH
2
O (0 inHG)
UltimusPlus II 0,3 bar (5 psi) 0 inH
2
O (0 inHG)
4. Betätigen und halten Sie den Fußschalter (oder den Fingerschalter), um den Dosierzyklus zu starten.
5. Drücken Sie auf Druck, um den Bildschirm Druck zu öffnen. Erhöhen Sie langsam den Druck, bis das Material in
einem kontrollierten Fluss (nicht zu schnell, nicht zu langsam) ausgegeben wird.
6. Wenn der gewünschte Dosierfluss erreicht ist, lassen Sie den Fußschalter los.
7. Drücken Sie auf Home , um die aktuellen Einstellungen zu verwenden.
Erstinbetriebnahme und Testen (Fortsetzung)
Einrichtung des Dosiergeräts für den Betrieb im Timed-Modus
Sie können das Dosiergerät entweder manuell oder durch Nutzung des Teach-Modus für den zeitgesteuerten
Betrieb einrichten. Nordson EFD empfiehlt, den Teach-Modus zu verwenden, mit dem Sie dem System die
korrekte Zeiteinstellung für die Dosierung basierend auf der Abgabemenge „beibringen“ können. Für zusätzliche
Informationen siehe den folgenden Abschnitt:
• (Empfohlen) Siehe Abschnitt “Verwendung des Teach-Modus, um das Dosiergerät für den zeitgesteuerten
Betrieb einzurichten” auf Seite26, um dem Dosiergerät die Zeiteinstellung „beizubringen“.
• Siehe Abschnitt “Manuelle Einrichtung des Dosiergeräts für den Betrieb im Timed-Modus” auf Seite27, um
die Zeiteinstellung für die Dosierung manuell einzugeben.
HINWEIS: Informationen zum Entscheidungsablauf bei der Auswahl von Timed- oder Teach-Modus finden Sie unter
“Entscheidungsablauf für die Einrichtung des Dosierbetriebs” auf Seite24.
