Einfüllen aller Materialien von unten
1. Führen Sie den Stopfen in die Kartusche ein und drücken Sie ihn nach
unten bis er mit dem Boden des Zylinders bündig ist.
2. Kontrollieren Sie den Durchfluss des Materials, um Einschlüsse von
Luftblasen an der Zylinderschulter und dem Stopfenabstreifer zu
verhindern. Wenn es zum Einschluss von Blasen kommt, ist der Durchfluss
wahrscheinlich zu schnell.
3. Üben Sie stetigen Druck auf den Stopfen aus, um eine vollständige
Verbindung mit dem Material beim Befüllen aufre chtzuerhalten.
HINWEISE:
• Wenn der Materialdruck zu hoch ist, kann Material über den
Stopfenabstreifer entweichen.
• Wenn der Materialdruck zu gering ist, kann der Stopfen auf dem
steigenden Material schwimmen, wobei die Wahrscheinlichkeit unter dem
Stopfen eingeschlossener Luftblasen steigt.
• Üben Sie in beiden Fällen Druck auf den Stopfen aus, bis er vollständig
mit dem Material verbunden ist.
4. Bringen Sie die Verschlusskappe an.
Füllen der Kartusche (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
46 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Füllen der Patrone für das
Atlas Befüllsystem.
Luer-zu-Luer-Anschluss
Artikel-Nr. 7012606 100er Packung
Artikel-Nr. 7014838 1 Stück
Artikel-Nr. 7022068 Atlas Befüllsystem
Alternativen zum Füllen der Kartusche
Nordson EFD bietet leistungsstarke Alternativen zu traditionellen Methoden zum Befüllen der Kartusche. Hier sind
einige Empfehlungen, die Ihnen helfen könnten, Ihren Arbeitsbereich sauber zu halten, Zeit zu sparen und die
Wahrscheinlichkeit von Lufteinschlüssen in der Flüssigkeit zu reduzieren.
• Verwenden Sie das Atlas
™
Befüllsystem, Teilenr. 7022445 (12 fl oz). Füllen Sie die Flüssigkeit wie gezeigt in
eine Patrone der Größe 2,5 fl oz, 6 fl oz, 12 fl oz, 20 fl oz oder 32 fl oz. Platzieren Sie die vorgefüllte Patrone im
Zylinderlader. Mit Hilfe von Luftdruck füllt der Zylinderlader die Kartusche (mit eingesetztem Stopfen) von unten
nach oben.
Wenn sich die Flüssigkeit in einer 300 ml (1/10 gal)-Kartusche befindet, verwenden Sie das EFD-Befüllsystem
Teilenr. 7022452.
Für schnelles, volumetrisches Befüllen ist das Atlas Befüllsystem, Teilenr. 7022068, besonders geeignet. Es
handelt sich um ein genaues, einfaches und schnelles System zum Befüllen von Kartuschen.
• Wenn Sie gefrorene Epoxidharze oder andere Flüssigkeiten in Spritzen medizinischer Art mit einem manuellen
Stopfen erhalten, fordern Sie das EFD-Luer-an-Luer-Anschlussstück für den Materialtransfer an.
Wenden Sie sich an einen EFD-Anwendungsspezialisten für Flüssigkeiten, wenn Sie Unterstützung benötigen.
Artikel-Nr. 7022445 (12 fl oz) Atlas
Befüllsystem. Auch erhältlich in
den Größen 2, 5, 6, 20 und 32floz.
Artikel-Nr. 7022452 für vorgefüllte
300 ml (1/10 gal)-Kartuschen.
Füllen der Kartusche (Fortsetzung)
Dosiergeräte der UltimusPlus Serie
47www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wartung
UltimusPlus-Dosiergeräte benötigen keine mechanische Routinewartung.
Für beste Ergebnisse empfiehlt Nordson EFD regelmäßig die Verfügbarkeit von Softwareupdates zu prüfen.
Software-Aktualisierungsdateien und Anweisungen finden Sie auf der UltimusPlus-Webseite.

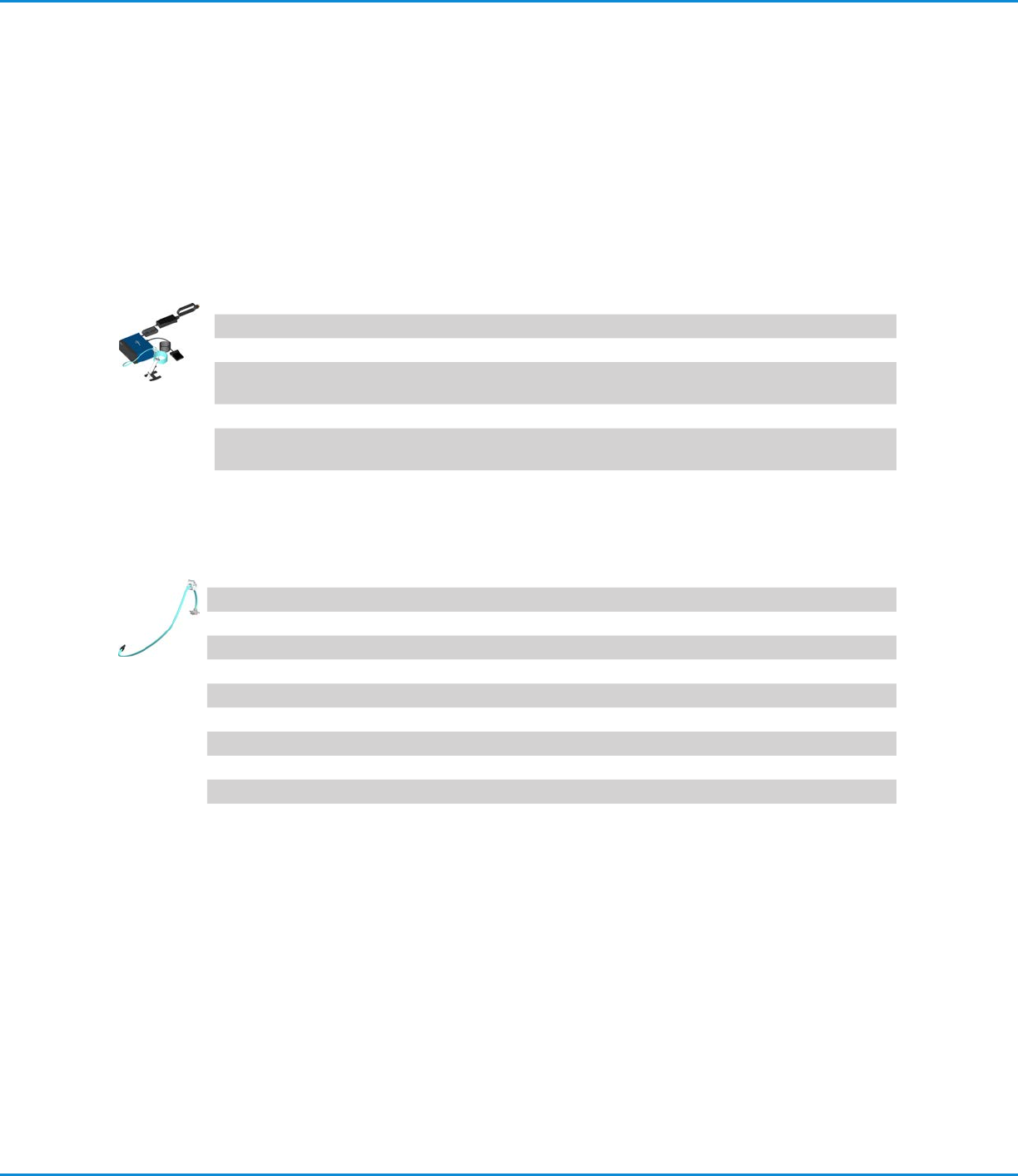

Artikelnummern
Dosiergeräte
Artikel-Nr. Beschreibung
7364361 UltimusPlus I Dosiergerät, 0,7–7,0 bar (10–100 psi) Druckregler
7364475 UltimusPlus I kalibriertes Dosiergerät, 0,7–7,0 bar (10–100 psi) Druckregler; kalibriert
nach EFD-Spezifikationen basierend auf NIST-Normen
7364362 UltimusPlus II Dosiergerät, 0,02–1,0 bar (0,3–15 psi) Druckregler
7364476 UltimusPlus II kalibriertes Dosiergerät, 0,02–1,0 bar (0,3–15 psi) Druckregler;
kalibriert nach
Quicksilver Adapterbaugruppe
Artikel-Nr. Beschreibung Größe
7364487 Quicksilver Adapterbaugruppe, 914 mm (3 ft) Schlauch 3cc
7364486 Quicksilver Adapterbaugruppe, 914 mm (3 ft) Schlauch 5cc
7364485 Quicksilver Adapterbaugruppe, 914 mm (3 ft) Schlauch 10cc
7364484 Quicksilver Adapterbaugruppe, 914 mm (3 ft) Schlauch 30 / 50cc
7364491 Quicksilver Adapterbaugruppe, 1,8 m (6 ft) Schlauch 3cc
7364490 Quicksilver Adapterbaugruppe, 1,8 m (6 ft) Schlauch 5cc
7364489 Quicksilver Adapterbaugruppe, 1,8 m (6 ft) Schlauch 10cc
7364488 Quicksilver Adapterbaugruppe, 1,8 m (6 ft) Schlauch 30 / 50cc
Dosiergeräte der UltimusPlus Serie
