Fehlerbehebung (Fortsetzung) Pr obleme mit Mechanik oder Materialausgabe Problem Mögliche Ursache Korrekturmaßnahme Es wird keine Flüssigkeit dosiert Zu geringer Druck Wenn dickflüssiges Material dosiert werden soll, vers…
Problem Mögliche Ursache Korrekturmaßnahme
Keine .ult-Datei
gefunden
Das Dosiergerät
hat auf einem USB-
Laufwerk keine *.ult-
Datei gefunden
Überprüfen Sie die *.ult-Datei auf dem USB-Laufwerk. Die Datei
muss sich im Stammverzeichnis befinden und darf nicht in einem
Ordner liegen.
Keine Update-Datei
gefunden
Das Dosiergerät hat
keine Softwareupdate-
Datei auf dem USB-
Laufwerk gefunden,
das im USB-
Anschluss eingesteckt
ist
Entfernen Sie das USB-Laufwerk vom Anschluss des
Dosiergeräts und prüfen Sie, ob eine Softwareupdate-Datei
vorhanden ist. Laden Sie bei Bedarf die Softwareupdate-Datei
erneut auf das USB-Laufwerk.
Update-Datei
beschädigt
Die Softwareupdate-
Datei auf dem
USB-Laufwerk ist
beschädigt
Entfernen Sie das USB-Laufwerk vom Anschluss des
Dosiergeräts, beschaffen Sie eine neue Softwareupdate-Datei
und wiederholen Sie den Softwareupdate-Prozess.
Entschlüsselung
fehlgeschlagen
Softwareupdate
fehlgeschlagen
Entfernen Sie das USB-Laufwerk vom Anschluss des
Dosiergeräts, beschaffen Sie eine neue Softwareupdate-Datei
und wiederholen Sie den Softwareupdate-Prozess.
Alarm In (Notstopp)-
Signal liegt an
Aktives (anliegendes)
Notstopp-Signal
an E/A-Anschluss
blockiert die
Auslösung des
Dosierzyklus
Prüfen Sie das Not-Halt (E-Stop)-Signal am E/A-Anschluss des
Dosiergeräts. Wenn das E-Stop-Signal aktiv ist, stoppen Sie das
Signal. Berühren (oder klicken Sie bei Verwendung einer Maus
auf) den Touchscreen an einer beliebigen Stelle, um den Alarm
zu löschen.
Senden Sie in einem automatisierten Dosiersystem ein
Alarmlöschsignal an den Roboter, nachdem das E-Stop-
Alarmsignal stoppt, um den E-Stop-Alarm zu löschen.
Ausführliche Informationen finden Sie unter “Alarmlösch-
Schaltung” auf Seite55.
Fehlerbehebung (Fortsetzung)
Warnhinweise des Dosiergeräts (Fortsetzung)
Probleme mit Elektrik oder Software
Problem Mögliche Ursache Korrekturmaßnahme
Kein Strom Der Netzeingang ist
nicht verbunden
Prüfen Sie den Stromversorgungsanschluss und die
Gleichstromversorgung des Geräts.
Strom aus Stellen Sie sicher, dass der Netzschalter des Dosiergeräts auf
ON steht.
Spannungsimpuls-
Auslösung funktioniert
nicht
Spannungsimpuls-
Anschlüsse fehlerhaft
Überprüfen Sie, ob das angelegte Signal an den
Spannungsimpuls-Kontakten des E/A-Anschlusses 24 V
DC beträgt. Ausführliche Informationen finden Sie unter
“Spannungsimpuls-Schaltung” auf Seite54.
Das System
akzeptiert den
eingegebenen Wert
nicht
Der Wert liegt
außerhalb des
zulässigen Bereichs
Die eingegebenen Werte müssen innerhalb des zulässigen
Einstellungsbereichs liegen. Siehe Abschnitt “Wertebereiche für
alle änderbaren Einstellungen” auf Seite18.
Dosiergeräte der UltimusPlus Serie
51www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fehlerbehebung (Fortsetzung)
Probleme mit Mechanik oder Materialausgabe
Problem Mögliche Ursache Korrekturmaßnahme
Es wird keine
Flüssigkeit dosiert
Zu geringer Druck Wenn dickflüssiges Material dosiert werden soll, versuchen Sie,
den Ausgangsluftdruck leicht zu erhöhen.
Vakuum zu hoch Verringern Sie die Vakuum-Einstellung.
Sicherheitsclip
geschlossen
Stellen Sie sicher, dass der Sicherheitsclip des Zylinderadapters
nicht geschlossen ist.
Ungleichmäßige
Abgabe
Dosiernadel oder
Zylinder verstopft
oder Material
verschmutzt
Prüfen Sie Dosiernadel, Zylinder und Material auf mögliche
Verschmutzungen oder Verstopfungen.
HINWEIS: Die Komponenten des Dosiersystems sind zum
einmaligen Gebrauch vorgesehen. Versuchen Sie nicht, sie
wiederzuverwenden.
Schwankende
Druckluftversorgung
Prüfen Sie die Druckluftversorgung auf Druckschwankungen und
korrigieren Sie diese bei Bedarf.
Eingeschlossene Luft
im Flüssigkeitspfad
Luftblasen im Flüssigkeitspfad und eingeschlossene Luft in der
Flüssigkeit können Ungleichmäßigkeiten verursachen. Entfernen
Sie vor dem Dosieren die eingeschlossene Luft vollständig durch
Spülen der Nadel, um beste Dosierergebnisse zu erreichen.
Vakuum zu hoch Verringern Sie die Vakuum-Einstellung.
Sicherheitsclip
geschlossen
Stellen Sie sicher, dass der Sicherheitsclip des Zylinderadapters
nicht geschlossen ist.
Rücksaugung des
Materials
Dosieren ohne
Stopfen
Verwenden Sie immer einen geeigneten Stopfen, um zu
verhindern, dass Material zurück in das Dosiergerät gezogen
wird. Verwenden Sie für hoch- bis mittelviskose Flüssigkeiten
EFD SmoothFlow-Stopfen. Verwenden Sie für niedrigviskose
Flüssigkeiten EFD LV Barrier-Stopfen.
Dosiergeräte der UltimusPlus Serie
52 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

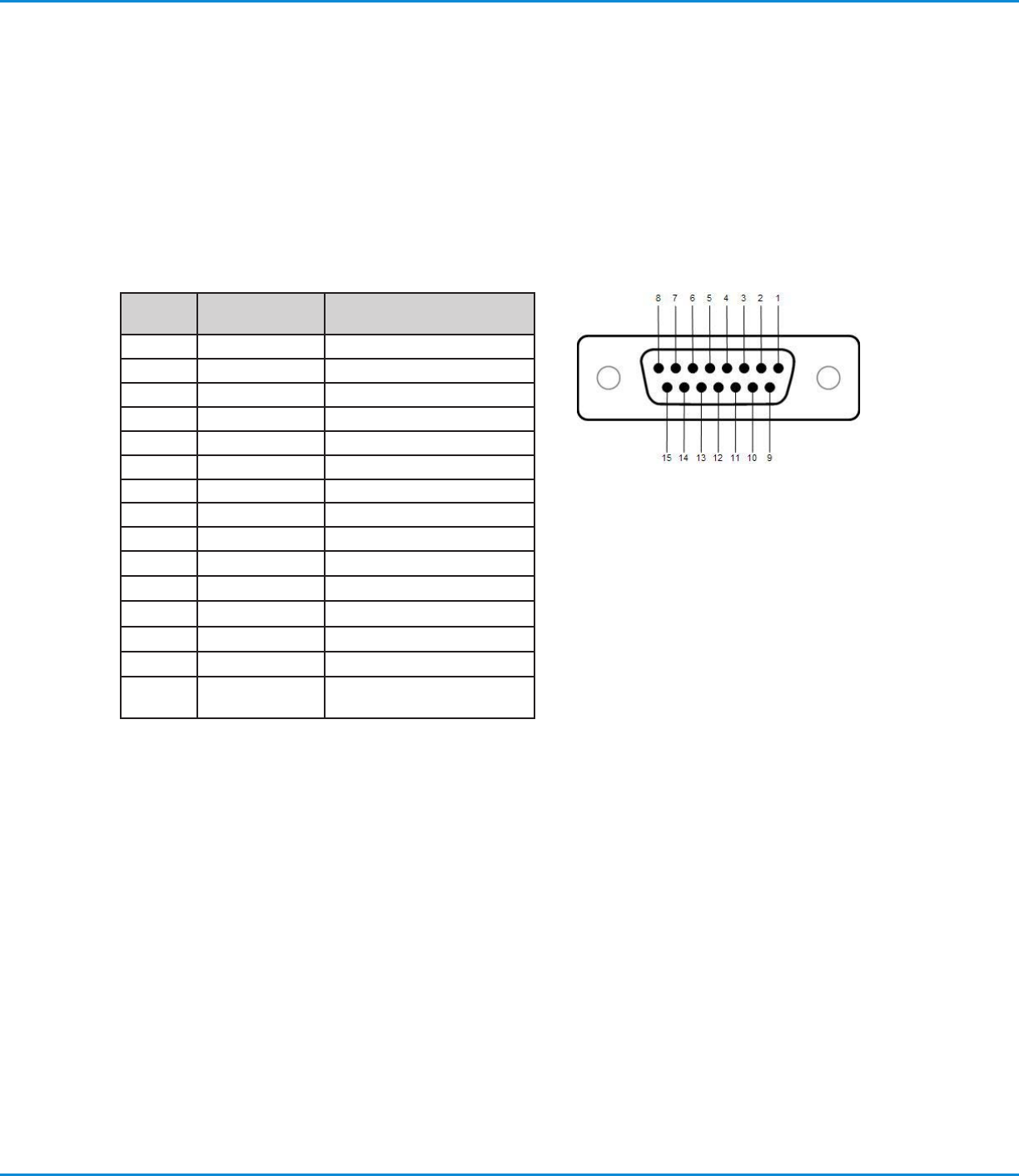

Technische Daten
E/A-
Kontakt
Richtung Belegung
1 Eingang E_Stop (+)
2 Eingang E_Stop (-)
3 Eingang Clear_IN (+)
4 Eingang Clear_IN (-)
5 Eingang Ex_Trig_IN (+)
6 Eingang Ex_Trig_IN (-)
7 Ausgang Alarm_OUT
8 Ausgang EOC_OUT
9 Eingang Contact_Closure (+)
10 Eingang Contact_Closure (-)
11 Eingang Programmselektor (+)
12 Eingang Programmselektor (-)
13 nicht zutreffend Nicht angeschlossen
14 nicht zutreffend Masse
15 nicht zutreffend +24V_PWR (interne
+24V-Stromquelle)
Kontaktbelegung der Ein- und Ausgänge
Auf Wunsch können Sie Ein- und Ausgänge am E/A-Anschluss auf der Rückseite des Controllers anschließen.
• Alle Ausgänge haben 24 V DC, maximal 100 mA
• Die Ein-/Ausgänge können entweder die interne 24 VDC Stromquelle an Kontakt 15 oder eine externe 24 VDC
Quelle verwenden.
Ausführliche Informationen und Schaltbilder finden Sie unter “Eingangs-/Ausgangsanschlüsse” auf Seite54.
