6-12
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Light> 按钮
设定识别部品用Fiducial 照相机的照明度。按下此按钮时，显示以下画面。
组合框
用于旋转XY, R轴驱动电动机选择移动到指定坐标位置的对象或用于选择想
要获取当前坐标的对象。可选择的对象如下。
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “Move”按钮之前，先要
用鼠标单击需要移动的位置的坐标值对应的‘Grid 领域’(Array PCB内的小型
PCB的Origin 坐标)。
<Get> 按钮
以组合框中选择的对象为基准获取XY, Z轴坐标。. 运行 “得到”按钮之前，
用鼠标单击需要取得的位置对应的‘Grid 领域’(Array PCB内的 小型PCB的
Origin 坐标)。
<排列移动>
上图的栅格领域(Area)中设置的顺序依次向 数组位置移动相应的装置确认
是否准确示教时使用。
点击 按钮和 按钮选择当前所选微型PCB的Origin坐标的以前微型
PCB的 Origin坐标或以后PCB的Origin坐标。
<3. 顺序> 领域
选择多片PCB的作业方式。
<通过PCB> 选项按钮
它是完成多片PCB的一片的作业后，再进行下一片的作业的方式。
6-13
Board
定义
<通过点> 选项按钮
它是一个周期内完成多片PCB的所有单片的作业后，再进行下一个周期的
方式。
<4. 设置拼板(规则类型)> 领域
进行多片PCB的初始化。此功能在多片PCB为常规的排列方式时，自动设定各
单片的偏移量。
<数量> 编辑框领域
输入多片 PCB的排列片数。
<计数方向> 选项按钮领域
选择多片 PCB的各单片的编号方法。
识别Array PCB内的小型PCB的Fiducial时为了缩短时间沿着移动距离最短
的最佳路径识别Fiducial。
X方向的情况 Y方向的情况
6-14
Advanced Chip Shooter DECAN S2 Administrator’s Guide

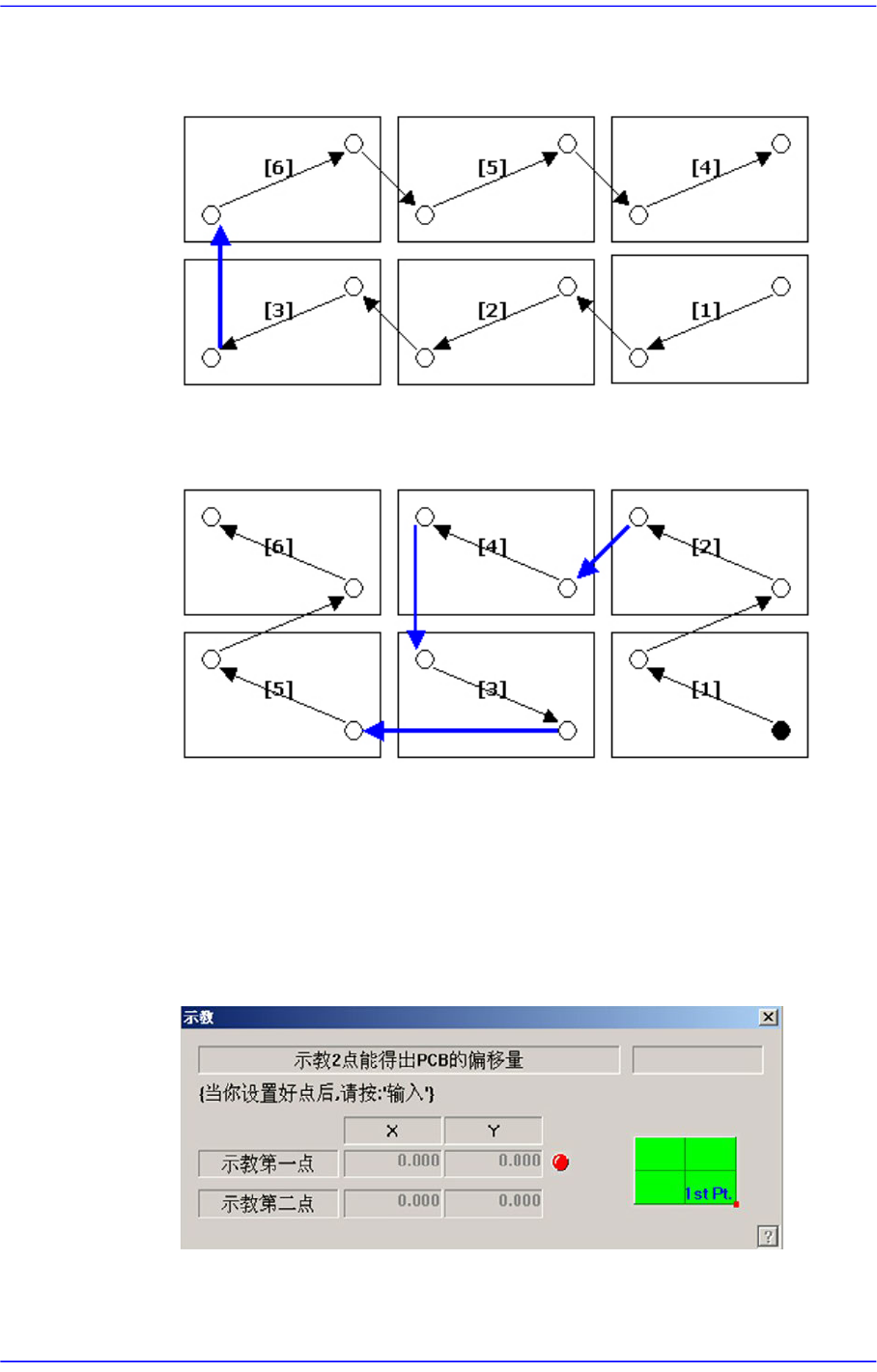

[Count Direction选择X时，Fiducial Teaching顺序]
1 2 3 6 5 4
[Count Direction选择Y时，Fiducial Teaching顺序]
1 2 4 3 5 6
<偏移值> 编辑框领域
此功能在自动设定各单片原点的偏移量时使用。以构成Array PCB内部基准
的小型PCB的贴装原点为基准，一边使坐标值增加Offset的量，一边设置
Array PCB内部小型PCB的贴装原点。
<示教> 按钮
示教Array PCB偏移。 按下此按钮时依次显示以下画面。
示教Array PCB内的小型PCB 1号原点。 示教完后按下” 输入” 键时，显示以
下画面。
