8-30 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 组合框中选择的对象移动到指定的坐标位置。 运行 “ 移动 ” 按钮之前， 先要 用鼠标单击需要移动的位置对应的 Grid 领域 (T ray Feeder 的吸 附点坐标 ) 。 < 得到 > 按钮 组合框中选择的对象为基准获取 X, Y 坐标。 运行 “ 得到 ” 按钮之前 ， 先要用 鼠标单击需要…
8-29
供应装置的设置
<删除>按钮
此功能允许您删除现有定义的JEDEC托盘。
<Pocket Center1>标题框
X表示偏移量加上从属宽度。
<Pitch>标题框
表示X，Y音高值。
<单位> 领域
选择将要编辑的盘式。
此按钮选择前一个单位， 此按钮选择下一个单位。
<单位类型> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 选择框
要在一个Pallet放置2个Tray使用，则作出确认标记。 本设备中无法使用。
<盘子出来> 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能。
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<示教> 领域
用于回转XY轴驱动电动机，把已选对象移动到指定的坐标位置或用于获取已选
对象的当前坐标值。
按钮
示教时设置所要使用的基准相机的照明。详细事项请参照 “7.1.1
共同
Align
Data (7-15
页
)”。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。可选择的对象如下。
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
头1 ~ 头20: 选择1号 ~ 20号头。
<移动> 按钮
8-30
Advanced Chip Shooter DECAN S2 Administrator’s Guide
组合框中选择的对象移动到指定的坐标位置。 运行 “移动”按钮之前，先要
用鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<得到> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。 运行 “ 得到”按钮之前，先要用
鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<Shuttle Supply>键
如果是Shuttle Tray Feeder，巡回台 (Shuttle)从盘式供料器 (Tray Feeder)得到元器
件后移动到拾取(Pick Up)位置。
<Pallet Out > 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能
<Pallet In > 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<Z Teach> 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的 <Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
<Pick>键
针对当前“供料器底座(Feeder Base)”对话窗口上选择的带式供料器(Tape
Feeder)
进行元器件吸附动作。此时，需要事先选择装置(Device)(进行
吸附动作

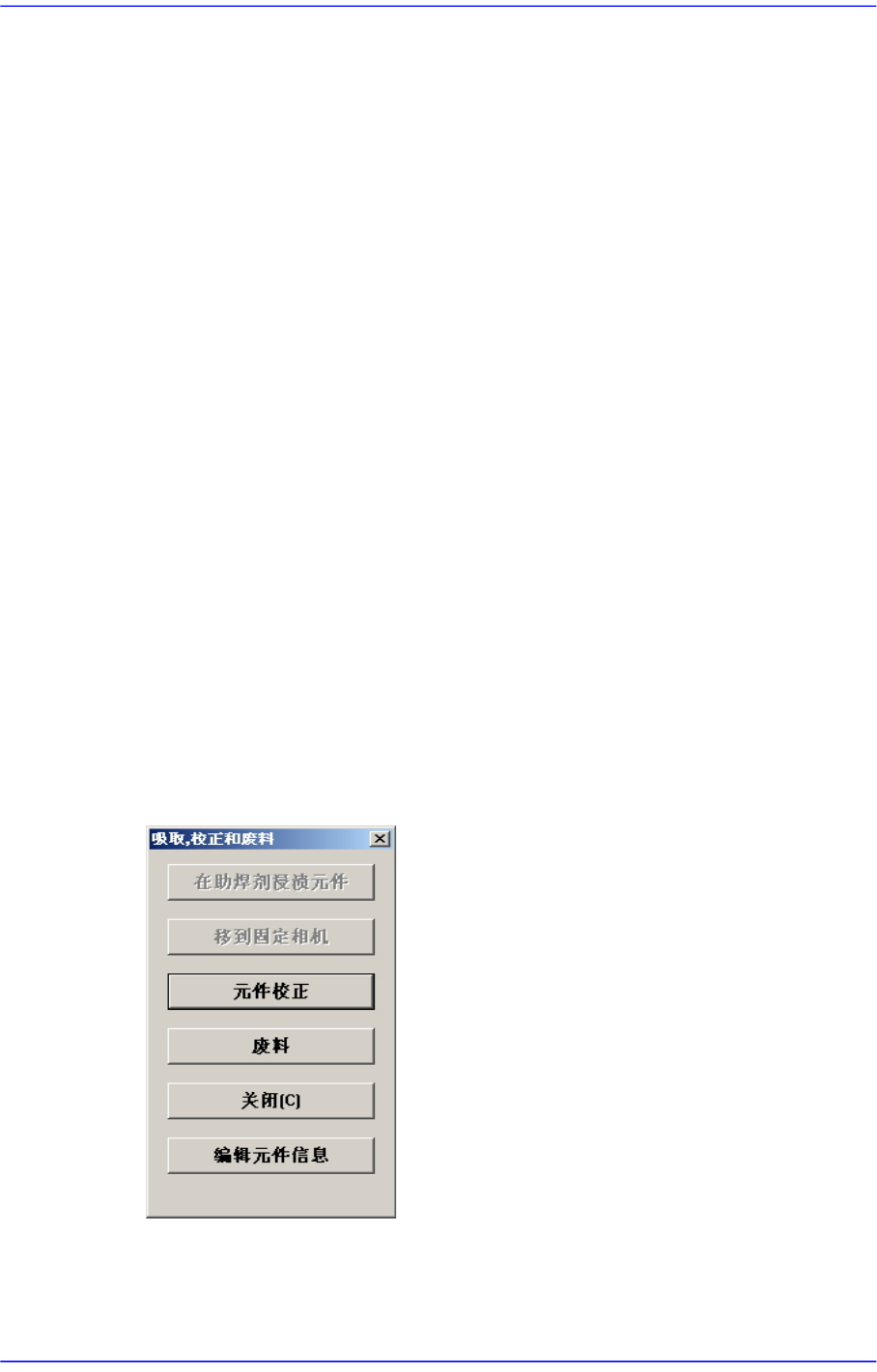

的贴片头)。吸附成功后将出现下列对话窗口。
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此
功能处于活性化状态。单击此按钮时，把头部装置向固定照相机的位置移
8-31
供应装置的设置
动。
<元件校正> 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<提供开关阀> 按钮
Shuttle Tray Feeder时，Shuttle从Tray Feeder传受部件，移动到 Pick Up 。
<盘子移动> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号。
<Move Prev> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以前的Pocket。
<Move Next> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以后的Pocket。
<当前IC位置> 领域
<X>: 设定将要进行吸着或移动的多盘式的X轴方向的Pocket编号。
<Y>: 设定将要进行吸着或移动的多盘式的Y轴方向的Pocket编号。
<安装到喂料器基座> 领域
把盘式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
<喂料器基座>
显示装有该盘式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在1号喂料器基座(前面喂料器座)的情况。
2: 安装在2号喂料器基座(后面喂料器座)的情况。
<站号>
表示装有该盘式的喂料器基座的Slot编号。所表示的编号如下。
0: 没有装在任何Slot的情况。
1 - 52: 安装在1-52号Slot的情况。
