13-20
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Grid> 领域
设定Pocket的开始位置。
<步骤> 列
表示Tray的编号。
<X> 列
设定Pocket的X轴方向的位置。
<Y> 列
设定Pocket的Y轴方向的位置。
<Remain> 列
表示该 Tray中残存的部件数。
<Refill> 列
<Refill> 按钮
给部件消尽的Pallet供给部件后点击此按钮，Pickup 位置恢复到第一个
Pocket(X = 1, Y = 1)。
<Empty> 列
<Empty> 按钮
<Remain>列中显示的零部件数量将变更为“0”。
<Part> 列
表示装在 Tray的部品名称.
<所有的复位> 按钮
用来给所有的Pallet提供部品. 对所有的从托盘开始的Pocket的位置进行初始化
13-21
Production Setup
(X = 1, Y = 1)。
<全部替换> 按钮
用来给空的pallet提供部品。在给所有空的pallet注满部品后，按此按钮对从每个
pallet开始的Pocket(X=1, Y=1)的位置进行初始化。
<确定> 按钮
向设备输送设定状态之后关闭对话框。
<取消> 按钮
忽略设定状态直接关闭对话框。
13.7. PCB 下载 [F7]
此菜单执行把在‘PCB编辑’ 菜单 设定的PCB数据输送到设备的功能。此功能在设备
处于 “结束” 状态时才可以执行。
13.8. 生产数据 [F8]
表示贴装作业信息。单击此按钮时显示如下的对话框。 详细事项请参照 “
第
18
章
.
生产信息管理
”。

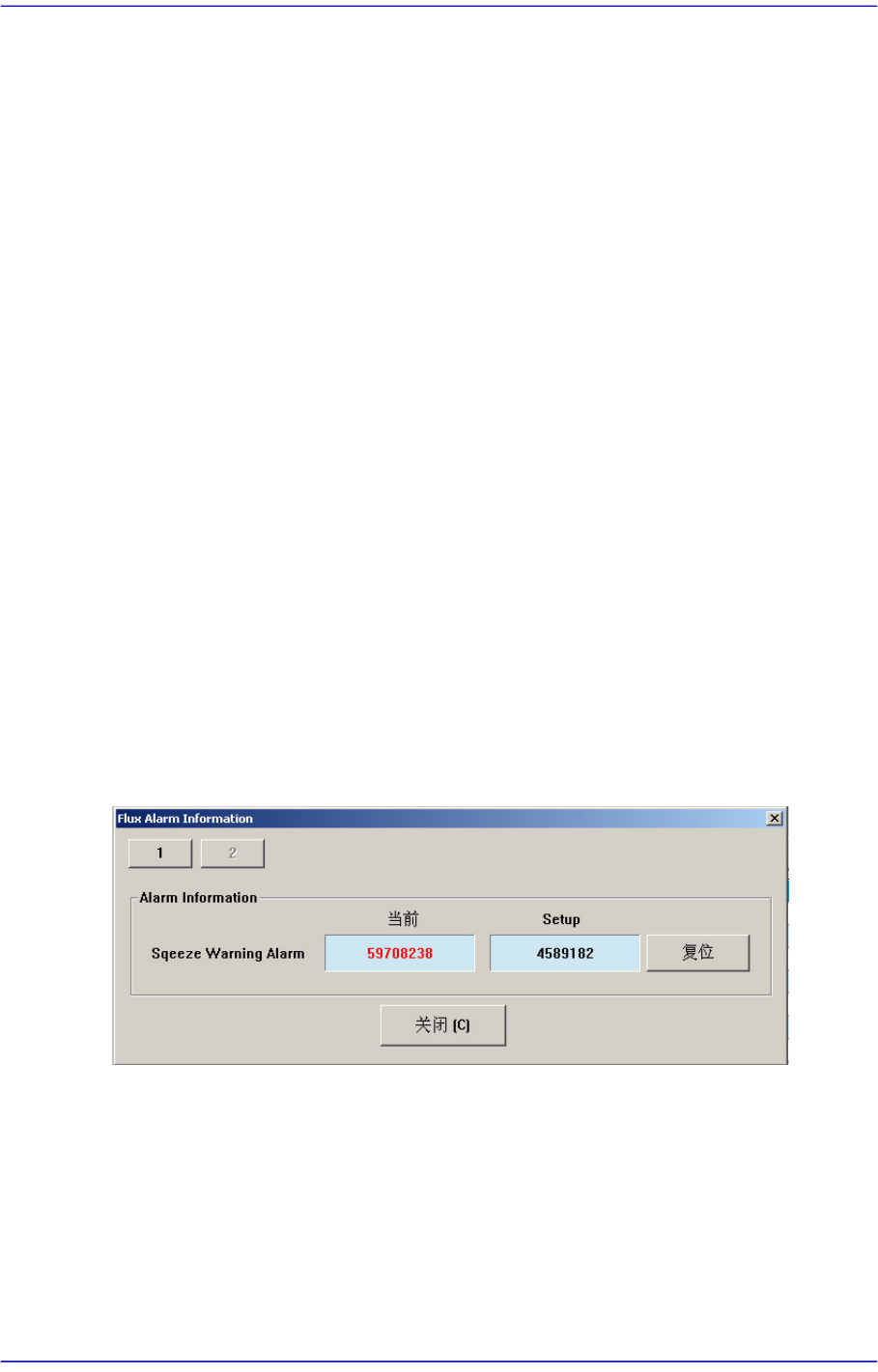

13.9. Flux. [F9]
设定Flux Module运转相关的警告信息。
Refill Warning Alarm [Min]
点击<Reset>按钮可初始化已设定的Flux交换周期。该项目的设定可以在
‘Sys.Setup’ 菜单的 ‘Periph.’子菜单中‘Flux’tap 对话框中进行设定。
<Squeeze Warning Alarm>
如果点击<Reset>按钮可初始化已设定的Flux Module清扫周期。该项目的设定
可在‘Sys.Setup’ 菜单的‘Periph.’子菜单中‘Flux’tap对话框中设置。
