14-29
Machine Calibration
自动实行输送机的基准标记Y Offset示教过程。
<Light> 按钮
设置照明值。可以调节相应滑动条地设置该值。
<Update> 按钮
反映了变更值后关闭对话框。.
<Shuttle Index Pos>领域
下面设备的输送机固定轨道的位置和Exit Shuttle的Index Position不一致时，提
供可调节Exit Shuttle的Index Position功能。
设备启动后，对输送机的轨道执行‘Home’才能激活本功能。
图
14.12 "Conveyor Calibration-Shuttle Index Pos "
对话框
<位置Y>编辑框
对当前Exit Shuttle的Index Position坐标。
<移动输送路>按钮
Shuttle移动到<Pos Y>中输入的位置。但，如果是后面轨道固定的设备，则
移动到减去当前轨道宽度的位置。
<Shuttle Get>按钮
把当前Shuttle的位置设定为Machine坐标。利用示教框的Jog功能移动Exit
Shuttle，使之与下面设备的固定轨道保持一致后点击此按钮在<Pos Y>编辑
框中输入Shuttle Index Position坐标。
如果是后面轨道固定的设备，与下面设备的输送机宽度相同地调节输送机宽
度，再利用示教框的Jog功能把Exit Shuttle移动到可进行两设备间PCB移送
14-30
Advanced Chip Shooter DECAN S2 Administrator’s Guide
的位置后点击此按钮保存Shuttle Index Position坐标。此时，在当前的位置加
上当前轨道宽度的值输入到<Pos Y>编辑框中。
[示教框的Jog功能设置顺序]
Jog → Conveyor → Station → Shuttle Axis
14.3.5.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击 <自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。

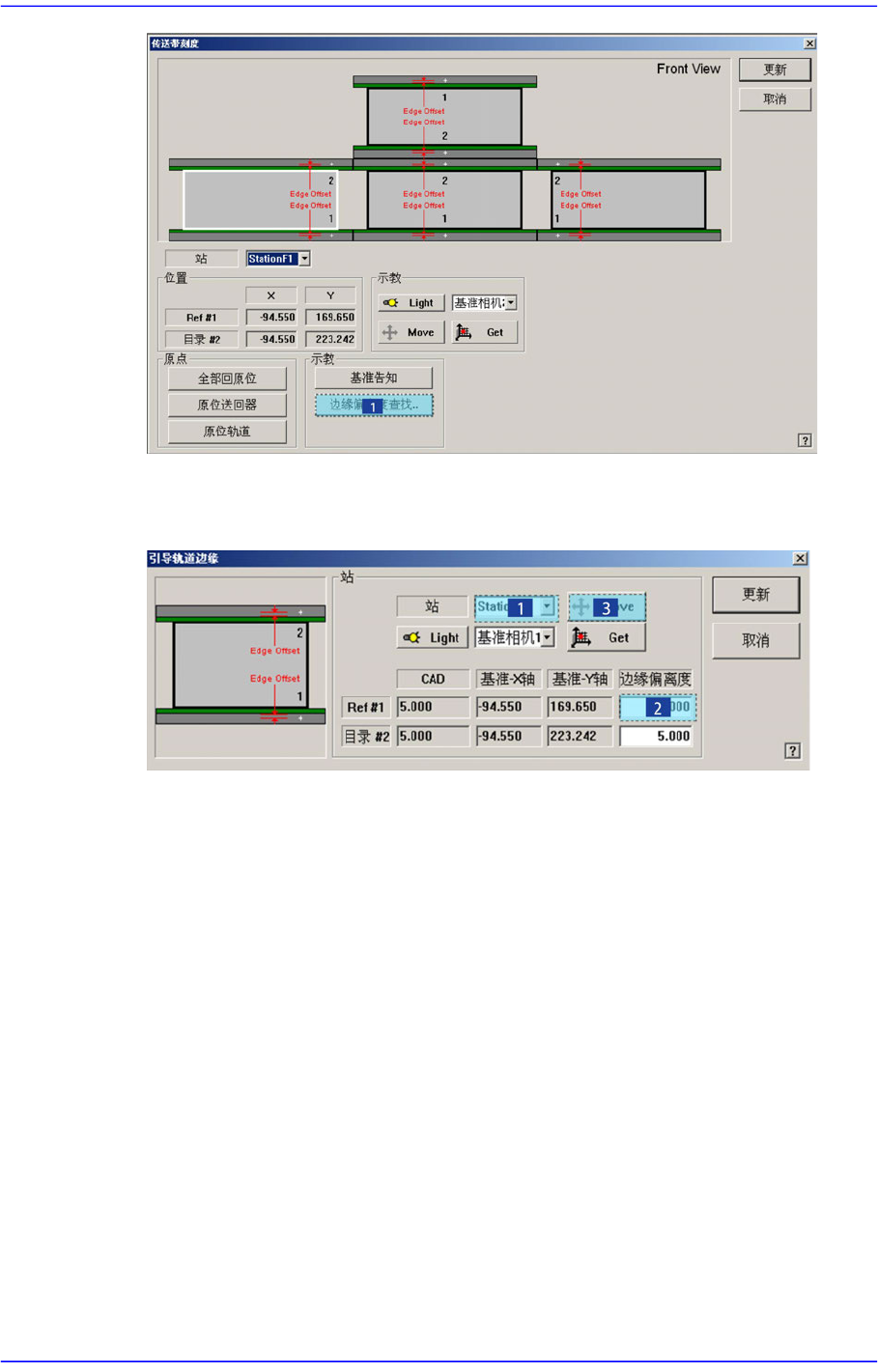

5. 请点击<边缘偏离度查找..>按钮
14-31
Machine Calibration
6. <站>目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
