14-9
Machine Calibration
14.2. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。

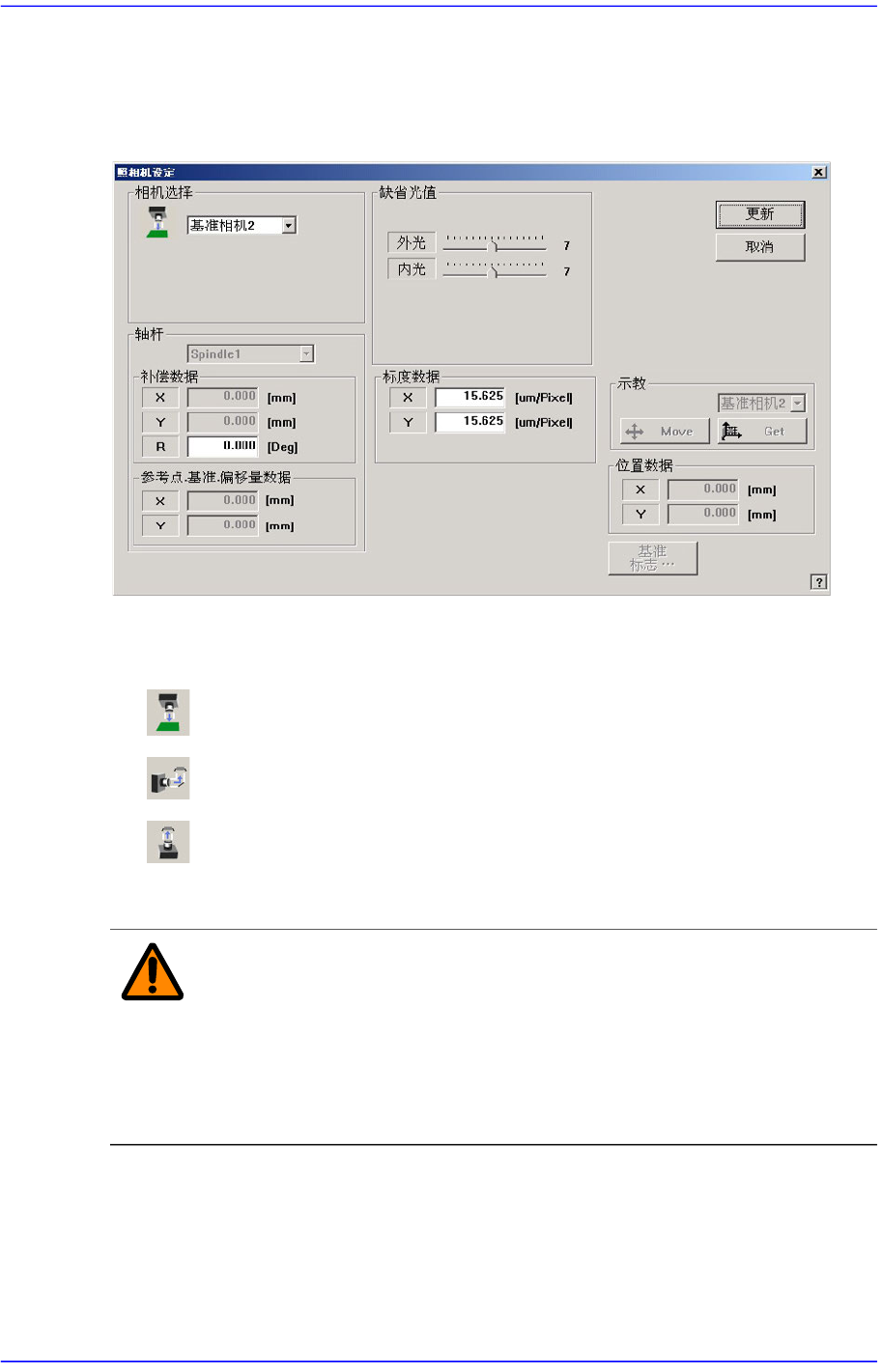

图
14.6 “Setup: Camera Setting
对话框
<相机选择> 组合框
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
基准相机: 它是用作位置的示教（示教）或基准点标记的检查的摄像机。
飞行相机: 它是安装在各头用作检查部品的摄像机。
固定相机: 该摄像机可以识别大型元件与连接器。
以上画面是摄象机的形式设定为“基准相机 ”的情况。
警 告 由于非指定或未经培训的操作人员错误操作设备，或校正前没有
进行全部检查，可能导致设备发生严重损伤，设置的数据被严重
破坏，而且造成操作人员和设备附近其他人员受伤。
校正前一定要检查要校正的项目并确认设备周围是否有任何其
他工作人员。校正只能由指定的受过培训的人员进行。
<标度数据> 领域
设定有关摄象机校准（照相机校正）的数据。其数据可以直接设定，也可以利用
校准（校正）功能设定。
<X> 编辑框
14-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide
设定照相机的X轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<Y> 编辑框
设定照相机的Y轴方向的分辨率(分辨率)。其单位以每平方毫米中的象素
（像素）的数量来表示。
<补偿数据> 领域
设定有关摄象机的偏移量（照相机补偿）的数据。
<X> 编辑框
设定各Head 中心和Camera 中心间的 X方向偏移值。
<Y> 编辑框
设定各Head 中心和Camera 中心间的 Y方向偏移值。
<R> 编辑框
设定各Head 中心和Camera 中心间的 R方向偏移值。
<缺省光值> 领域
设定默认照明的值数。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<位置数据> 领域
设定固定照相机的位置。
<X> 编辑框
设定固定照相机的X轴方向的位置。
<Y> 编辑框
设定固定照相机的Y轴方向的位置。
<目录.基准.偏移度数据> 领域
虽然各Head都具有固有的Reference Fiducial Mark，但用于补正飞行相机 的
Offset。
<示教> 领域
用于设定固定相机的位置值。
组合框
用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获
取当前坐标。
大型凸轮: 指定基准相机。
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之
前应该用鼠标点击所要固定相机。
14-11
Machine Calibration
<得到> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标，此时，在点击 <Get> 按钮之
前应该用鼠标点击所要’固定相机’。
<Fiducial Mark…> 按钮
只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机
的Fiducial Mark位置。
