12-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide
注 意 该功能只适用于bowl feeder，使用bowl feeder供应元件时必须
选择该功能。
<Load default data>按钮
提供LED标记的输入例，它和实际拾取的元件无关，显示的是储存在系统里
的基本值。该功能可以导引使用者输入哪种形态的值，该数值和实际进行作
业的元件无关，仅供参考。而且，希望把输入的一切值恢复成基本值时，可
以使用该功能。
单击<轮廓>键后可以判断针对“Area1”与“Area2” 而输入的数值是否适当。
需要单击<测试>键后检查是否识别极性。如果识别结果是“OK”，则通过手动
方式利用操纵盒(jogbox)把元件旋转180度，重新单击<测试>键，然后必须确认
识别结果是否为“NG”。如果设定被视为正常，则单击<Close>键后以储存设定
值。
<使用芯片R轻击自动检查> 选择框
仅对Chip R部件的编辑部件画面时使用，为了使用检查ChipR部件的倒放功能
时选择。
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402 等)
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1
共同
Align
Data” 。
<测试> 按钮
使用设定的Align数据执行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。
<自动校正> 按钮
自动算出部品排列数据。成功地执行自动校正时，显示以下的信息框。详细事项
请参照 “7.1.1
共同
Align Data” 。
<Rank> 按钮
针对元件形状相同但亮度等性质不同的元件进行贴装作业时，等级(Rank)功能
可以只登记一个元件后设置不同等级而得以有效地进行贴装作业。但，元件识
别数据需要完全性同，可以设置2个等级后使用。

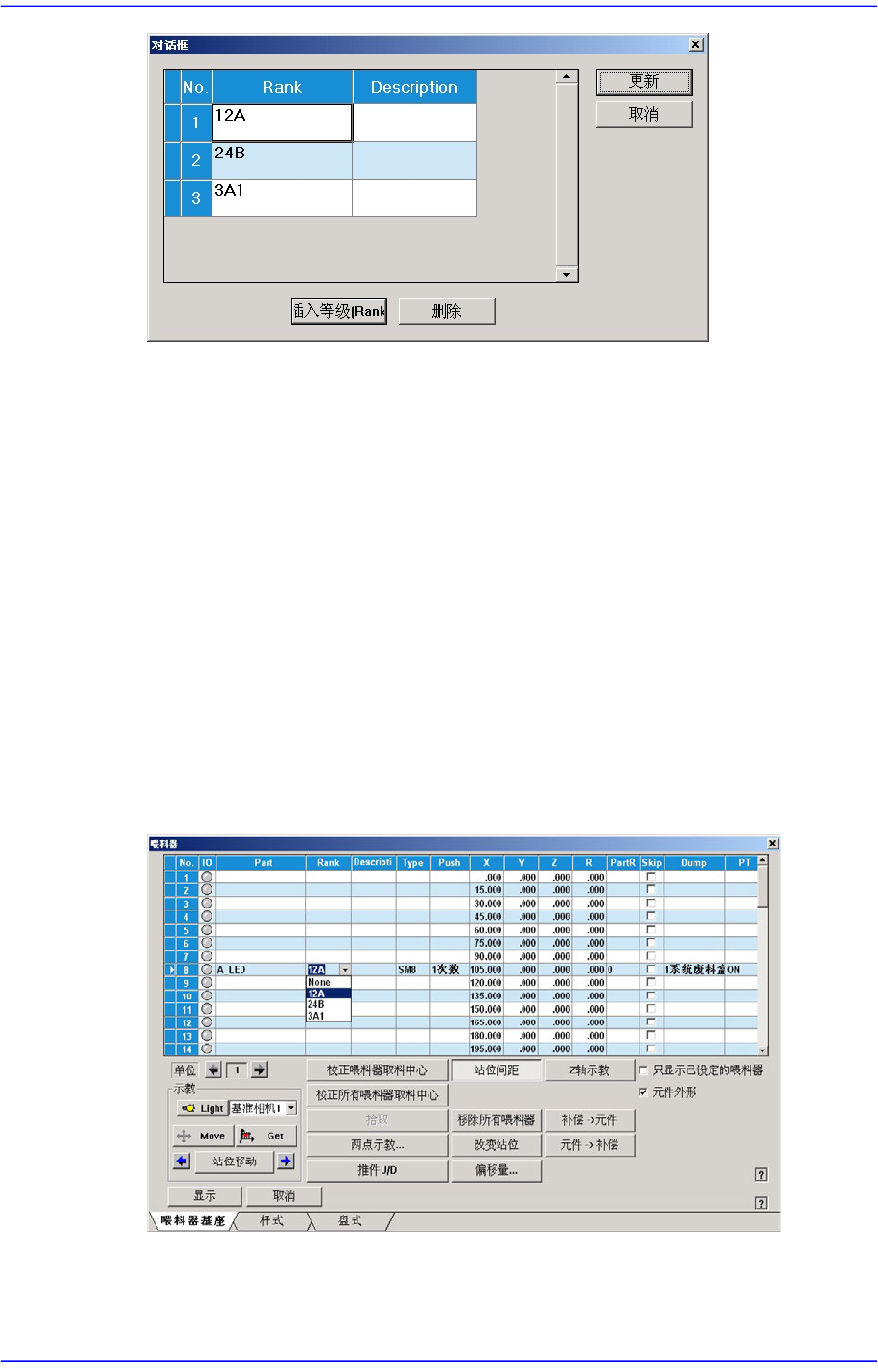

单击该键就会出现可以设定Rank的下列对话窗口。
12-7
LED
贴装作业
<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
<删除>按钮
删除选定Rank。
<更新>按钮
可以储存修改后的Rank信息并关闭窗口。
<取消>按钮
不储存修改后的Rank信息并关闭窗口。
登记了Rank时，可以如下图所示在“喂料器登记”对话窗口选择Rank并检查该
Rank。
ITS设备必须确认Rank后才能进行作业，一般设备可以由操作人员通过肉眼检
查Rank。
使用Rank功能时，即使是同一元件也会根据Rank而视为不同元件后进行处理，
因此在“装贴登记” 对话窗口登记装贴点时不仅需要设定元件名称，还要设定使
12-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide
用该Rank元件的喂料器，使用优化程序时也需要另外设定该Rank的喂料器后再
进行优化。
