8-21 供应装置的设置 < 局部 R> 列 该多盘式上装有盘式喂料器时， 设置从 Tray Feeder 供给部件的贴装角度。 < 废料 > 列 该多盘式上装有盘式喂料器时， 选择从 Tray Feeder 供给部件的 Dump Box 。 可选择的废料盒如下。 回到盘式喂料器 : 向吸着 元件的 T ray 堆存。 用户自定义废料盒 : 作为使 用 者设 定在系统的废料盒， 在系统 设 定其 …
8-20
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<SK> 列
相应的 Tray已设置 Tray Feeder时，选择从 Tray Feeder供给的部件吸附与
否。
<XN> 编辑框
设定排列在多盘式上的部品的X轴方向的数量。
<YN> 编辑框
设定排列在多盘式上的部品的Y轴方向的数量。
<掘Z> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给的部件贴装的Z方向
的高度值 。
<倾倒Z> 列
设定吸着部品失败时，堆存部品的Z轴方向的高度值。(这个时候，废料盒应
设定为多盘式)
<R> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给部件的吸附R角度
（磁头的回转角度）。
8-21
供应装置的设置
<局部R> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给部件的贴装角度。
<废料> 列
该多盘式上装有盘式喂料器时，选择从Tray Feeder供给部件的 Dump Box。
可选择的废料盒如下。
回到盘式喂料器: 向吸着元件的Tray堆存。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。
<拷贝>按钮
复制<Grid>区的元件信息。此时会复制一切有关于该元件的已设定数值。
<粘贴> 按钮
在<Grid>领域选择所要的工作台后点击此按钮则粘贴复制的部件信息。
<校正方式> 组合框
为吸附供应到Tray Feeder的部件，选择pocket位置的示教方法。
如果选择3Pocket或2Pocket Diagonal方式，则提供示教时推测示教位置的功能，
可缩短利用示教框移动gantry 所需要的时间。
Teaching Method选择3Pocket或2Pocket Diagonal，2nd-1, 2nd-2, 3rd-1, 3rd-2座标
均为0.000时，如果已确定1st-1和 2st-2座标，则推测2nd-1, 2nd-2, 3rd-1, 3rd-2座
标黑色显示此推测值。
如果已示教实际值灰色显示的推测值显示成黑色，黑色表示确定值。
推测值变更为确定值，作为二次推测值更准确地推测剩余的推测值。

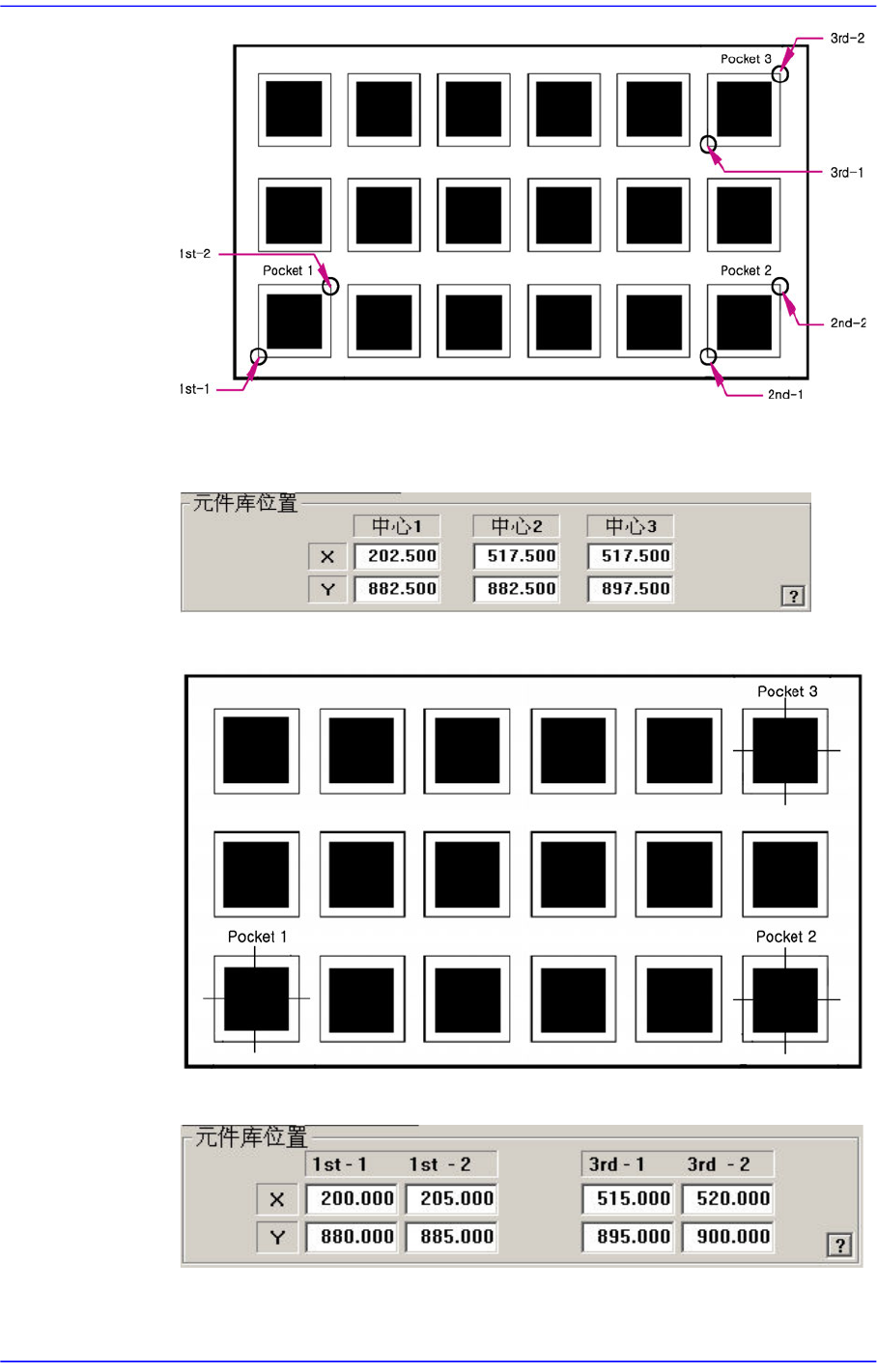

3槽 （预设）
如下图所示，输入3个Pocket的对角线的2点之间的位置。
8-22
Advanced Chip Shooter DECAN S2 Administrator’s Guide
部品拾取位置也可以使用以下方法来指定。
<3槽中心>
如下图所示输入1，2，3号Pocket的中心坐标。
<2槽对话框>
如下图所示输入1号，3号Pocket对角线顶点的坐标。
