6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.2 Instalación en general Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
6 - 10

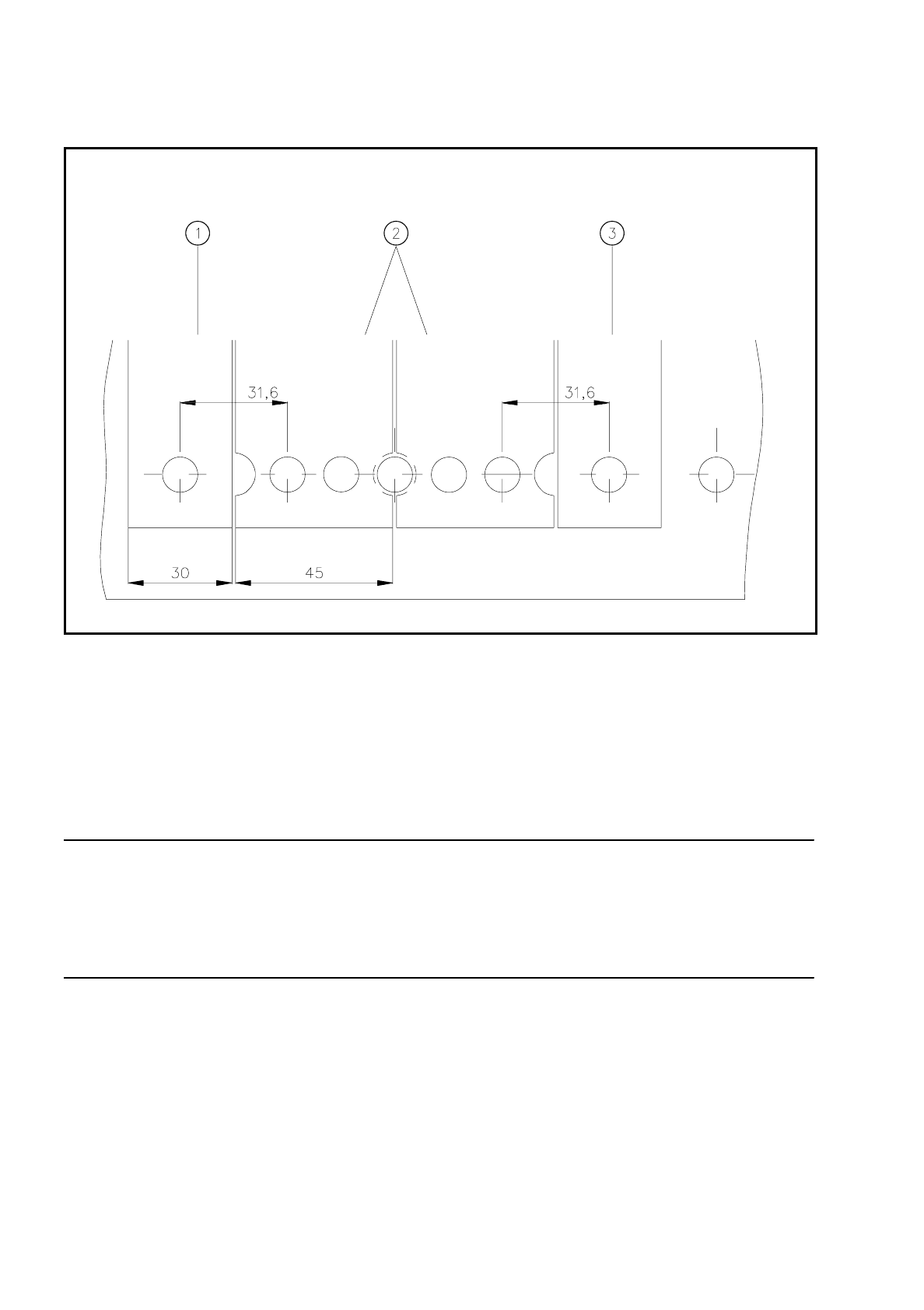

Fig. 6.2.2 Instalación de módulos de 45 mm de anchura
- Clave de la Fig. 6.2.2
1) Módulo alimentador para anchura 30 mm 2) Módulo alimentador para anchura 45 mm
3)Módulo alimentador para anchura 30 mm
●
Compruebe si el módulo se apoya con seguridad sobre la mesa de componentes.
●
Acople el conector del módulo al conector hembra situado debajo del puesto de colocación.
NOTA
Asegúrese de que para la conexión del módulo utiliza el conector hembra correspondiente al puesto de colo-
cación, ya que algunos módulos reciben el impulso de control a través de este conector hembra.
De lo contrario, puede ocurrir, que el alimentador no funcione correctamente si no se conecta al conector
hembra correcto.
6.2.1.3 Operaciones finales
●
Cierre las capotas protectoras y conecte de nuevo el control.
●
En su caso, ejecute una comprobación de rellenado (Apartado 3.4 de la documentación principal en
inglés).
●
Continúe el equipamiento.
Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de componentes
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 6.3 Mesas de componentes
6 - 11
6.3 Mesas de componentes
6.3.1 Funcionamiento
Las máquinas automáticas para dotar componentes SIPLACE 80S/F están equipadas con mesas intercam-
biables de componentes. Estas mesas pueden cambiarse con relativamente poco trabajo.
6.3.2 Cambiar las mesas de componentes
6.3.2.1 Desmontaje
ADVERTENCIA
OO
Cuando usted cambia una mesa de componentes, siga la secuencia abajo indicada, desconectando el
enchufe para la unidad de comunicación o conectándolo de nuevo, de lo contrario pueden presentarse fallos
en la mesa de componentes.
6.3.2.2 Herramientas necesarias
ADVERTENCIA
OO
Desplace el pórtico fuera del área de la mesa de componentes por medio del transporte de placas de circui-
tos. De esta forma evita un choque del cabezal.
PELIGRO
OOO
Pulse la tecla OFF-EMERG.
●
Desconecte el enchufe de alimentación de corriente para la mesa de componentes (2).
●
Desconecte el enchufe de comunicación (1).
●
Desmonte, si es necesario, el acoplamiento de alim. de aire comprimido de la mesa de componentes (3)
●
Desplace el carro de elevación bajo la mesa de componentes (A).
●
Suelte los dos tornillo de hexágono interior que fijan la mesa de componentes (5).
A partir del Nº de artículo
Juego de llaves de hexágono interior
Carro de elevación para las mesas intercambiables
00123141-01
6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.3 Mesas de componentes Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
6 - 12
●
Abra las palancas tensoras (7).
●
Con la ayuda del carro, eleve la mesa de componentes con cuidado hasta que el bulón de centrado (8) se
encuentre fuera de los agujeros.
●
Ahora tire la mesa de componentes hacia afuera.

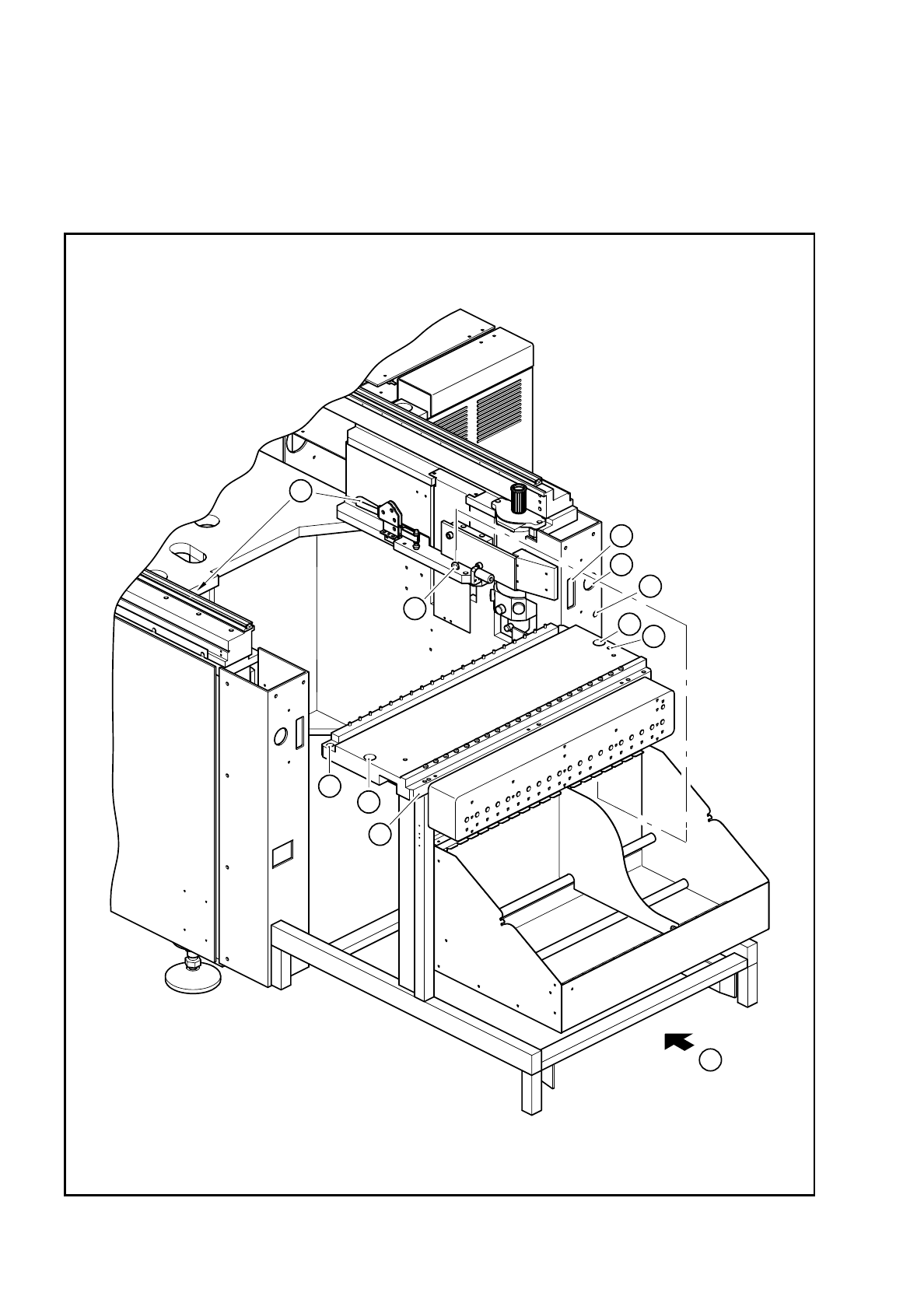

Fig. 6.3.1 Estructura de la mesa intercambiable de componentes
4
5
3
1
2
4
5
6
8
7
A
