2 Visualización y manejo Instrucciones de uso SIPLACE 80 S/F/G 2.2 Sistemas de entrada y de salida d e la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 2 - 10 - Clave de la Fig. 2 .2.4 1) Inte…
Instrucciones de uso SIPLACE 80 S/F/G 2 Visualización y manejo
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 2.2 Sistemas de entrada y de salida de la máquina
2 - 9

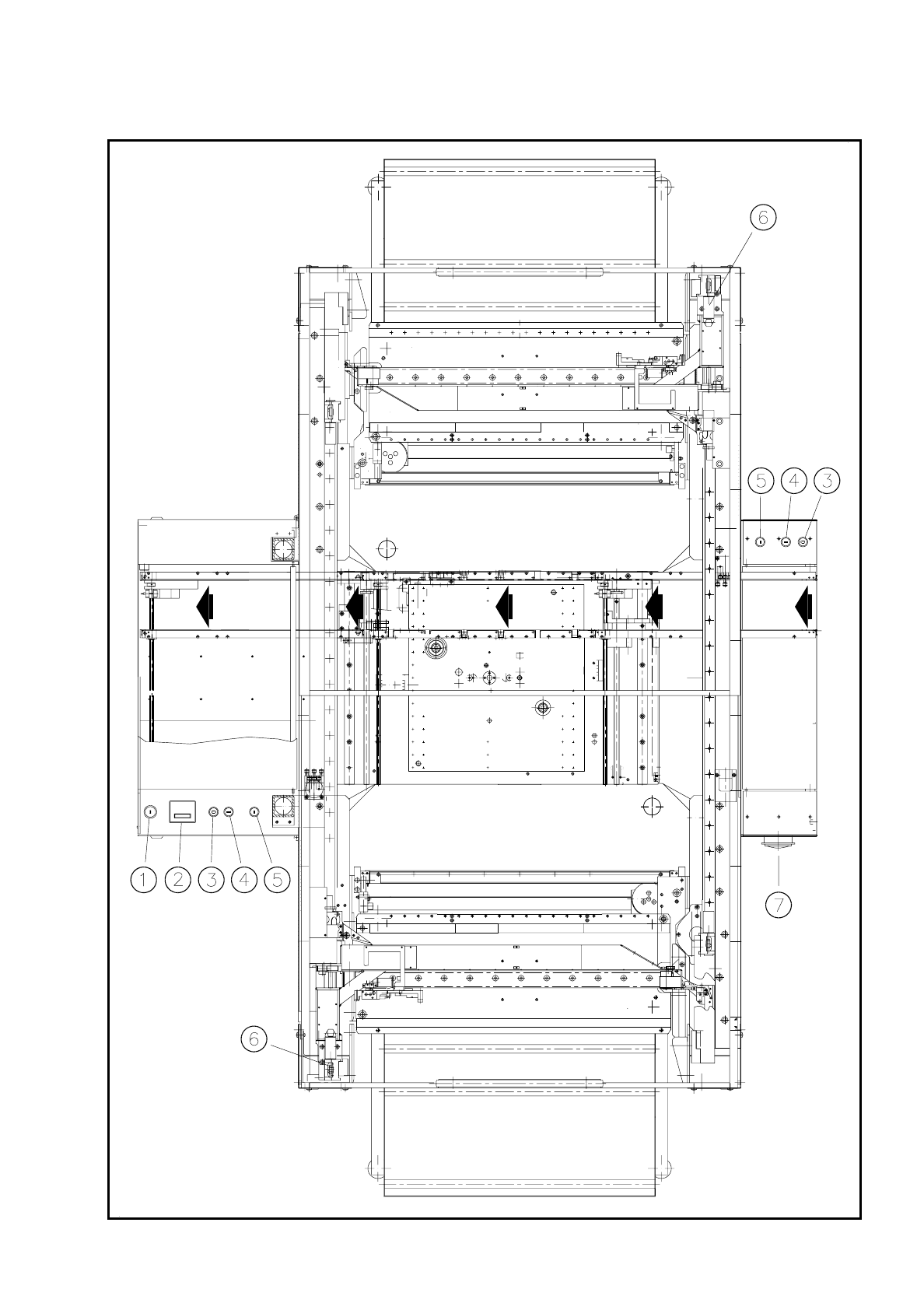

Fig. 2.2.4 Posición de los interruptores de la máquina
2 Visualización y manejo Instrucciones de uso SIPLACE 80 S/F/G
2.2 Sistemas de entrada y de salida de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
2 - 10
- Clave de la Fig. 2.2.4
1) Interruptor con llave 2) Contador de componentes
3) PARO 4) PUESTA EN MARCHA
5) PARO DE EMERGENCIA 6) Interruptor de las cubiertas
7) Interruptor principal
2.2.2 Visualizadores de fallos principales
Para cada pórtico, a cada lado de la máquina automática, se encuentra un visualizador de fallos principales.
-
El visualizador de fallos principales se ilumina de forma intermitente
En el pórtico respectivo una o varias pistas están vacías. La máquina automática sigue trabajando con los
componentes aún existentes.
-
El visualizador de fallos principales se ilumina de forma continua
En el pórtico respectivo se presentó un fallo. La máquina está parada.
-
Ambos visualizadores de fallos principales se iluminan de forma continua
En toda la máquina automática se presentó un fallo. La máquina está parada.
Instrucciones de uso SIPLACE 80 S/F/G 2 Visualización y manejo
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 2.3 Control de la máquina a través del teclado
2 - 11
2.3 Control de la máquina a través del teclado
2.3.1 Navegación por los menús y asignación de teclas en el menú
principal
Según el grado de privilegio, el cual debe ser verificado mediante una palabra clave, se pueden visualizar
ciertos menús principales en la pantalla, los cuales se diferencian en las dos líneas cabeceras.
La siguiente figura muestra el menú principal del usuario o del instalador. Las funciones visualizadas están
descritas en la versión más antigua y sólo sirven de ejemplo. En los capítulos correspondientes de estas ins-
trucciones de servicio se describe más de cerca el estado actual.
Fig. 2.3.1 Ejemplo de menú principal del usuario y del instalador
La posición seleccionada del menú es resaltada en oscuro. Si se pulsa la tecla de RETORNO, se llega a los
correspondientes submenús, campos de diálogo, ventanas indicadoras etc.
Einzelfunktionen
Operator
Machine Setter
SIPLACE 80S Version 1.0
Disp track error
Set-up:
Placement optns Single functions
Disp machine error
New cluster Software options Vision system
Comp feeding
Clustr:
Single functions
SIPLACE 80S Version 1.0
Disp track error
Set-up:
Placement optns
Disp machine error
Comp feeding
Clustr:
