0 Introducción Instrucc iones de uso SIPLACE 80 S/F/ G 0.2 Datos técnicos Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0 - 18
Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0.2 Datos técnicos
0 - 17
0.2.3.5 Datos de conexión e instalación G
Condiciones de conexión y de instalación Dimensiones de la máquina
Tensión de
conexión
230/400 V ±10%, (50/60 Hz.) Peso módulo base 1500 kg
Tensión de
conexión opcional
para p.ej. EEUU
110/208 V ±10%, (50/60 Hz.) Altura con lámpara de
aviso
1836 mm
Potencia conectada
total
5 kVA Longitud 1587 mm
Potencia total 5 kW Anchura 2425 mm
Fusibles 3 x 16 A
Conexión de aire
comprimido
min. 6 bar
400 NL / min.
Base Carga básica permisible
> 1000 kg/m
²
Influencias medioambientales permisibles Control de la máquina
Temperatura
ambiente
entre 15°C y 35°C Ordenador de control PC 386 Sistema opera-
tivo RMOS
Humedad del aire 30 a 75 % (en promedio no
mayor de 45 %, de forma que
quede excluida en todo caso la
condensación en la máquina)
Control de la máquina Sistema de control de
entradas y salidas Sie-
mens S5
Excitación de ejes Tarjetas excitadoras de
ejes Siemens (digital.)
Especificaciones del aire comprimido
Tamaño máx. de partículas según densidad, basado
en ISO/DIS 8573-1 (categoría 1)
Contenido máx. de aceite categoría 1
Tamaño
de las partículas
0,1 µm Densidad de partículas 0,01 mg/m³
Densidad
de partículas
0,1 mg/m
3
Punto de rocío bajo presión categoría 4
Punto de rocío
+ 3
o
C
Emisiones de ruido según DIN 45 649-1
Valor de emisión en referencia al puesto de trabajo (L
pAc
) 70 dB (A)
DIN EN ISO 11204 (i)
Nivel de potencia acústica (L
WAc
) 84 dB (A)
E-DIN EN ISO 3744 (i)
353-9217
0 Introducción Instrucciones de uso SIPLACE 80 S/F/G
0.2 Datos técnicos Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
0 - 18
Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0.3 Instalación de la máquina colocadora de componentes
SIPLACE 80S
0 - 19
0.3 Instalación de la máquina colocadora de compo-
nentes SIPLACE 80S

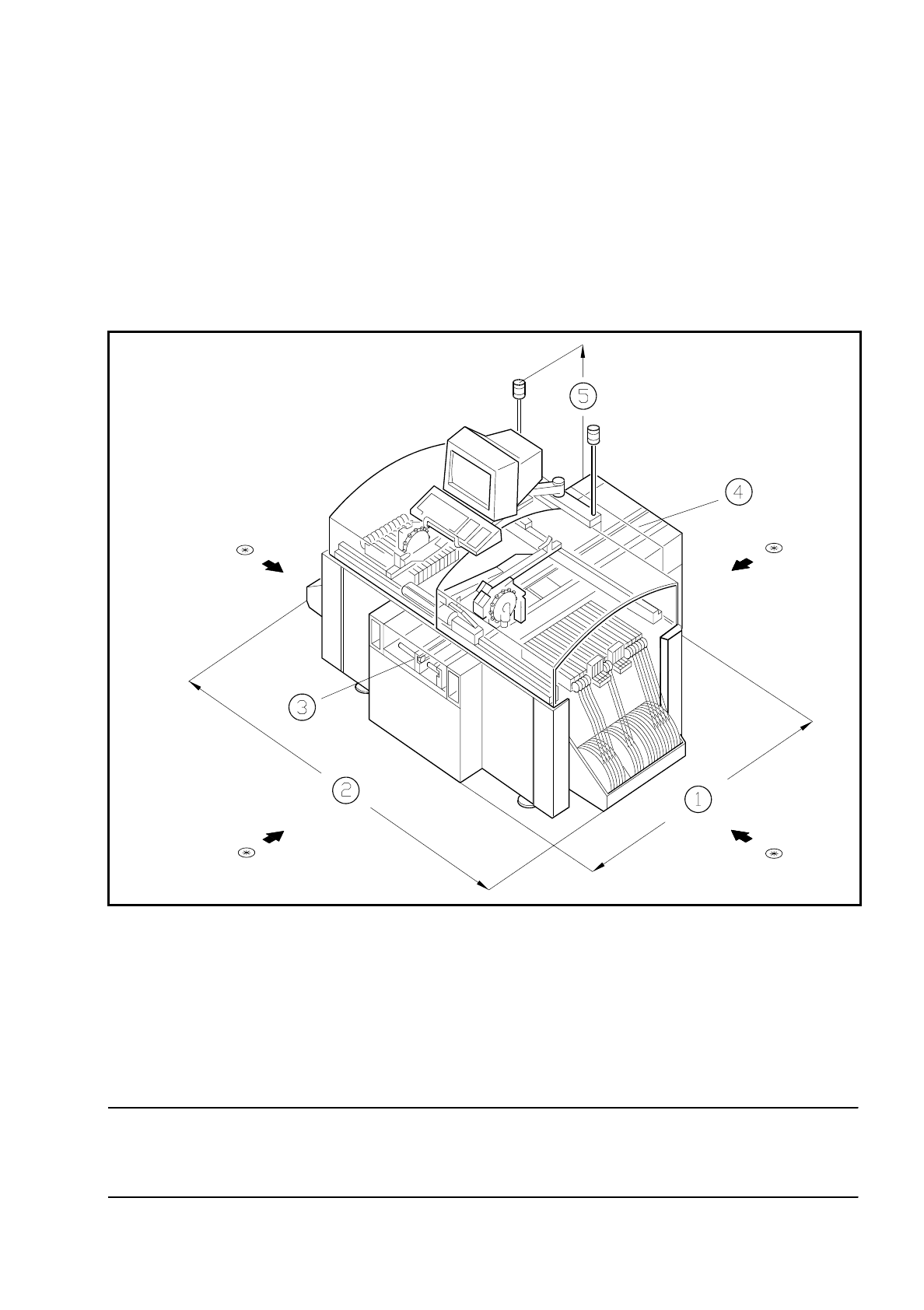

0.3.1 Vista sinóptica de la SIPLACE 80
Fig. 0.3.1 Base
- Clave de Fig. 0.3.1
1) Longitud 2) Anchura
3) Transportador de entrada 4) Transportador de salida
5) Altura con lámpara de aviso
✳
= Puntos de apoyo para carretilla hidráulica de horquilla
PRECAUCION
∆
!
Tener en cuenta los datos técnicos al efectuar la instalación.
