Instrucciones de uso SIPLACE 80 S/F/G 2 Visualización y manejo Edición 07/97 CE SPA a partir de la versión de software S R.010.xx 2.2 Sistemas de entrada y de salida de la máquina 2 - 5 2.2 Sistemas de entrad a y de sali…
2 Visualización y manejo Instrucciones de uso SIPLACE 80 S/F/G
2.1 Visualización y manejo Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
2 - 4
- Clave de la Fig. 2.1.1
1) Módulo insertable de control, con ordenador 2) Monitor VGA
unidad Winchester y de discos flexibles
3) Teclado 4) Interruptor principal
5) Cuadro de mandos delantero 6) Conexión para lápiz lector de código de
barras (opcional)
7) Cuadro de mandos dorsal 8) Indicadores principales de error
Instrucciones de uso SIPLACE 80 S/F/G 2 Visualización y manejo
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 2.2 Sistemas de entrada y de salida de la máquina
2 - 5
2.2 Sistemas de entrada y de salida de la máquina
2.2.1 La pantalla (DMD 14)
PRECAUCION
∆
!
• Proteger el monitor de la humedad y del calor excesivo (irradiación solar, calefacción).
• No bloquear las ranuras de aireación.
• No intentar jamás extraer el armazón, ya que existen tensiones elevadas.
• No verter nunca líquidos sobre el monitor ni dejar caer ningún objeto por las aberturas del armazón.
• Procurar ajustar correctamente la tensión de servicio.
Después de conectar la máquina, aparece en el monitor el menú de la estación según el grado de privilegio
(protección por palabra clave). El monitor es conmutado mediante un multiplexador controlado por el contro-
lador de la máquina (MC1). De esta forma aparece el menú de control del ordenador de la estación y, por el
otro lado, se pueden representar imágenes digitales de ambos sistemas de pórticos, generadas por los siste-
mas visualizadores PC y componentes.
2.2.1.1 Elementos de mando e indicadores del lado frontal
Fig. 2.2.1 Elementos de mando e indicadores del lado frontal
Reg. del contraste
Reg. de la luminosidad
Lámpara de control
de la tensión de la red
2 Visualización y manejo Instrucciones de uso SIPLACE 80 S/F/G
2.2 Sistemas de entrada y de salida de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
2 - 6
●
CONEXION/DESCONEXION de la tensión de la red
Este indicador se ilumina cuando la alimentación de la tensión de la red está conectada de una forma ade-
cuada y el interruptor de la red está actuado.
●
Luminosidad
Con este regulador se puede ajustar la luminosidad de la pantalla.
●
Contraste
Con este regulador se puede ajustar el contraste de la pantalla.
CONSEJO:
No ajustar la luminosidad y el contraste al máximo, ya que ello acorta innecesariamente la vida útil de la pan-
talla.
2.2.1.2 Elementos de mando del dorso del monitor

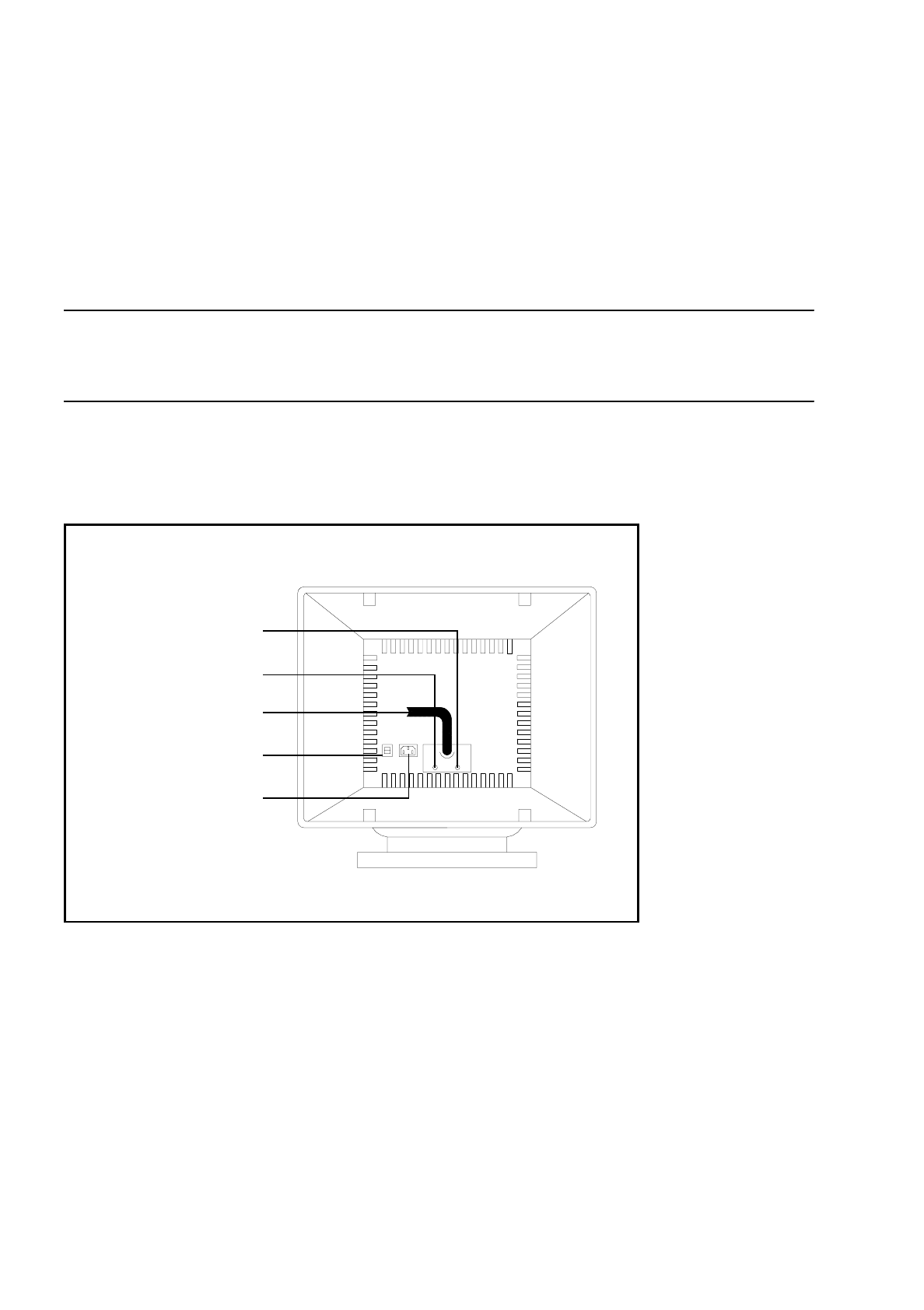

Fig. 2.2.2 Elementos de mando del dorso del monitor
●
Interruptor de la red CONECTADO/DESCONECTADO
Con este interruptor basculante se conecta y desconecta el monitor.
●
Derivación horizontal
Con este mando giratorio se puede ajustar la derivación horizontal de la pantalla.
●
Derivación vertical
Con este mando giratorio se puede ajustar la derivación vertical de la pantalla.
●
Conexión de la tensión de red
Conectar el cable de la red primero al monitor, y luego a una caja de enchufes con masa.
Derivación vertical
Derivación horizontal
Cable de señales
Interruptor de la red
Conexión de la
tensión de la red
