0 Introducción Instrucc iones de uso SIPLACE 80 S/F/ G 0.4 Vista sinóptica de componentes de l a máquina Edición 07/97 CE SPA a partir de l a ver sión de software SR.010.xx 0 - 24 0.4.4 Vista sinóptica cabezal IC Fig. 0.…
Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0.4 Vista sinóptica de componentes de la máquina
0 - 23
0.4.3 Vista general del cabezal revólver
Fig. 0.4.3 Vista general del cabezal revólver
- Clave de Fig. 0.4.3
1) Cámara para centraje óptico componentes
2) Sistema óptico para reconocimiento posición placas circuitos
3) Cámara para reconicimiento posición placas de circuitos
4) Pletina de cableado ejes peque
4
1
3
2
0 Introducción Instrucciones de uso SIPLACE 80 S/F/G
0.4 Vista sinóptica de componentes de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
0 - 24
0.4.4 Vista sinóptica cabezal IC
Fig. 0.4.4 Vista sinóptica cabezal IC
- Clave de Fig. 0.4.4
1) Pinola 2) Inyector de vacío
3) Pipeta 4)
Sistema cámara para componentes de cabezal
colocador IC
4
2
1
3
Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0.4 Vista sinóptica de componentes de la máquina
0 - 25

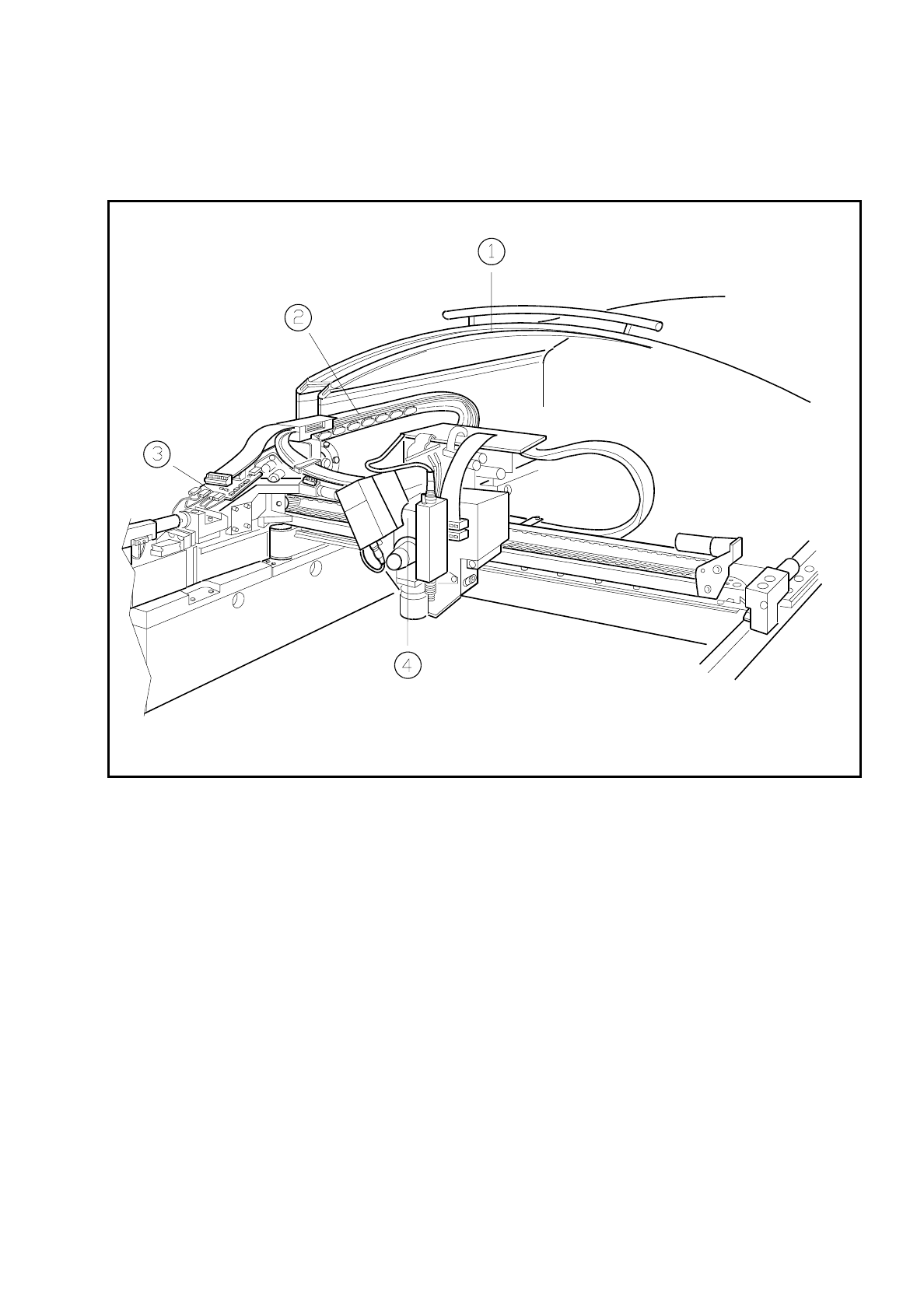

0.4.5 Vista sinóptica de pórtico
Fig. 0.4.5 Vista sinóptica de pórtico
- Clave de Fig. 0.4.5
1) Capota protectora 2) Sistema de cable arrastrable
3) Ejes de pórtico para pletina de transferencia 4) Cabezal de revólver (cabezal de estrella)
