Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de com ponentes Edición 07/97 CE SPA a partir de la versión de software S R.010.xx 6.6 Cambiador de waffle-pack 6 - 21 6.6.3 Principio del cambiador waffle -pack Con el…
6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.6 Cambiador de waffle-pack Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
6 - 20
6.6.2 Generalidades
El uso de circuitos integrados flatpack adquiere una importancia cada vez mayor en la producción de unida-
des normalizadas planas. Estos componentes se cargan casi exclusivamente en cargadores planos (carga-
dores waffle-pack).
El espacio necesario para los cargadores planos, de todas formas, es relativamente grande en comparación
con la densidad de integración de componentes. Además de ello se tienen que cambiar de una forma relati-
vamente frecuente estos cargadores planos debido a la poca capacidad de componentes, para lo cual se
tiene que interrumpir la colocación de componentes durante el cambio manual.
Con el uso de un cambiador waffle-pack no se pierde tiempo innecesariamente, ya que se almacan y se cam-
bian automáticamente los cargadores planos. Gracias a un acceso libre de hasta 28 cargadores planos,
aumenta además la oferta de componentes puestos a disposición.
NOTA
El cambiador waffle-pack se encuentra en el lado derecho de la mesa de los componentes de la
SIPLACE 80F.
El cambiador waffle-pack no precisa de toda la anchura de la mesa de componentes. En la mesa quedan
10 puestos de colocación libres por cada lado, los cuales pueden utilizarse p. ej. para módulos de cintas
20 x 8 mm.
Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de componentes
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 6.6 Cambiador de waffle-pack
6 - 21
6.6.3 Principio del cambiador waffle -pack
Con el cambiador waffle-pack de la SIPLACE 80F es posible almacenar y cambiar automáticamente hasta 28
cargadores planos. Los soportes para los cargadores planos (nivel) están numerados de forma ascendente
(1 - 28).
El depósito de cargadores se desplaza en sentido vertical, hasta que el nivel deseado se encuentre en la
zona de maniobras del eje horizontal. El eje horizontal recoge seguidamente el soporte de los cargadores del
nivel y lo transporta a la zona de acceso del cabezal colocador.
En la siguiente Fig. 6.6.2 se muestra el principio básico del cambiador waffle-pack.
Fig. 6.6.2 Principio del cambiador waffle-pack
- Clave de la Fig. 6.6.2
1) Depósito de cargadores 2) Elevador
3) Eje horizontal
6.6.3.1 Secuencia funcional
●
Premisas:
En el equipamiento se deben definir cargadores planos con los correspondientes componentes. Después de
la conversión del equipamiento, el depósito de cargadores debe desplazarse hasta la referencia. La cámara
de placas de circuitos debe desplazarse hasta las marcas situadas en el talón de arrastre (ver Fig. 6.6.3).
6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.6 Cambiador de waffle-pack Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
6 - 22

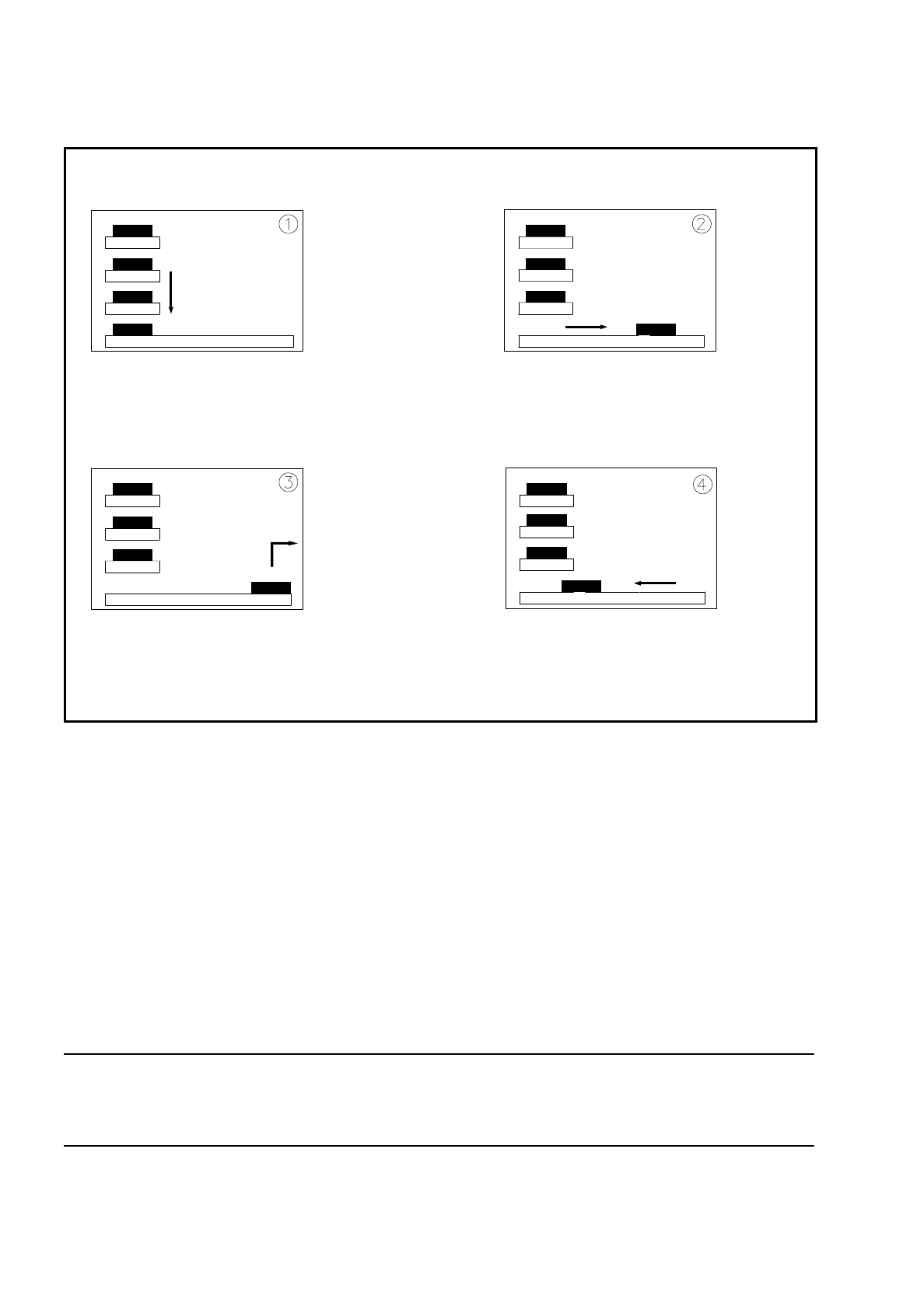

Fig. 6.6.3 Secuencia funcional
- Clave de la Fig. 6.6.3
1) El nivel seleccionado del depósito de cargadores se posiciona en el nivel de alimentación (horizontal).
2) El soporte se transporta a la zona de alimentación del cabezal colocador.
3) Se retiran los componentes.
4) El soporte de cargadores vuelve a almacenarse.
–
El elevador del depósito de cargadores posicióna el soporte de cargadores del nivel seleccionado sobre el
eje horizontal de alimentación.
–
El soporte con el cargador plano es llevado a la zona de acceso del cabezal colocador.
–
Después de haber extraído los componentes necesarios del cabezal colocador, se repite el procesado
posterior por el orden inverso.
AVISO
Si se interrumpe la secuencia de colocación, desconectándose el cambiador waffle-pack, el equipamiento y
el nivel de rellenado permanecen en memoria.
–
Si se inicia la secuencia de colocación con el equipamiento interrumpido previamente, la máquina coloca-
dora puede recoger el siguiente componente donde los recogió la última vez.
