Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de com ponentes Edición 07/97 CE SPA a partir de la versión de software S R.010.xx6.4 Dispositivo de corte de cinta vacía en la máquina automática SI- PLACE 80S-15/F3 6…
6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.3 Mesas de componentes Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
6 - 14
Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de componentes
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx6.4 Dispositivo de corte de cinta vacía en la máquina automática SI-
PLACE 80S-15/F3
6 - 15
6.4 Dispositivo de corte de cinta vacía en la máquina
automática SIPLACE 80S-15/F3
6.4.1 Generalidades
La máquina automática para dotación de componentes SIPLACE 80S-15/F3 está equipada en los espacios
de montaje de ambas mesas de componentes con un dispositivo de corte de cinta. El dispositivos de corte de
cinta sirve para cortar los desechos de cintas. Los trozos cortados caen a un recipiente de desechos debajo
de la mesa de componentes.
●
Vacíe a diario este recipiente para desechos.

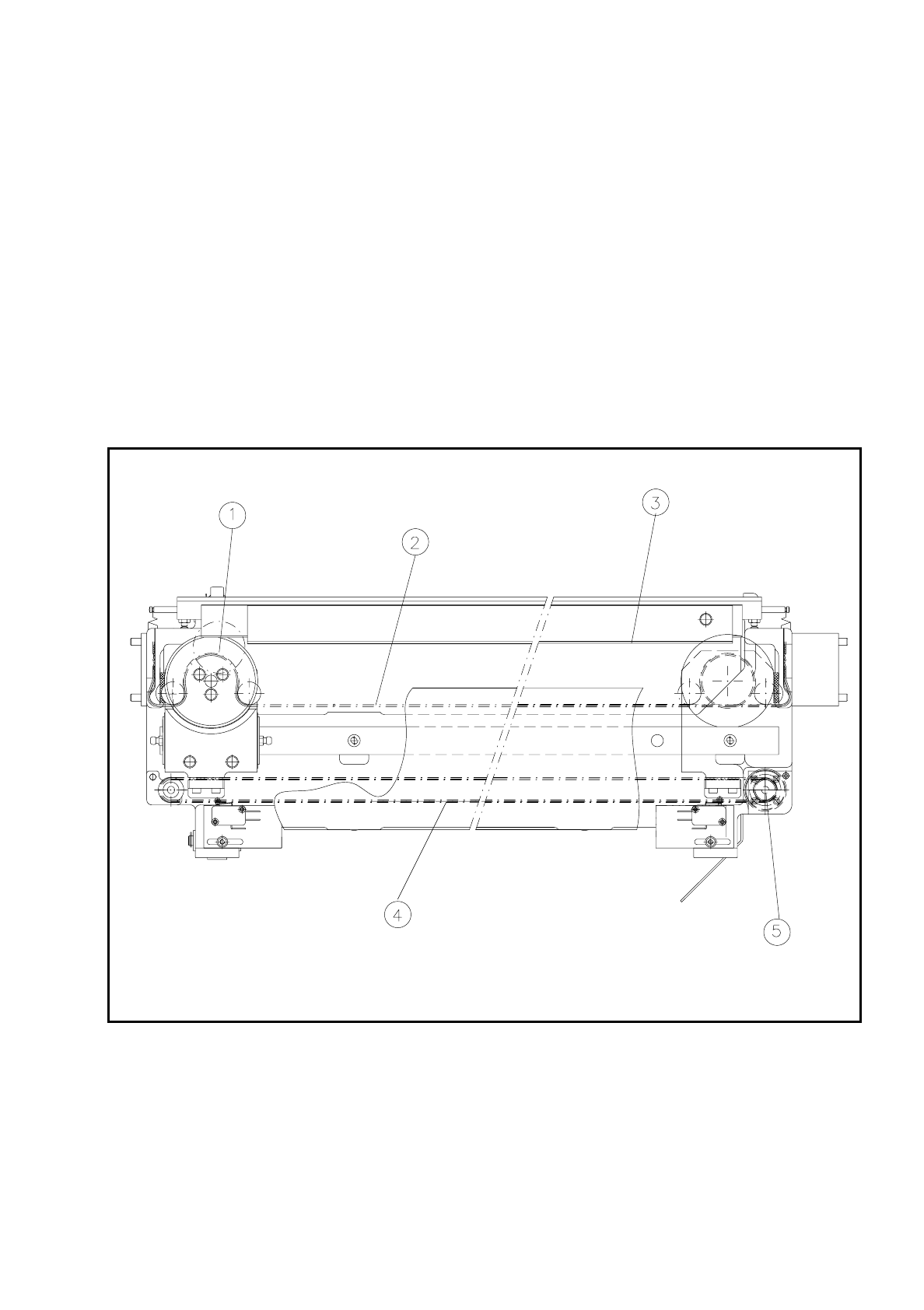

Fig. 6.4.1 Dispositivo de corte de cinta vacía
- Clave de la Fig. 6.4.1
1) Cuchilla circular 2) Correa dentada para la cuchilla circular
3) Borde de corte 4) Correa dentada motriz
5)
Motor de accionamiento
6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G
6.4 Dispositivo de corte de cinta vacía en la máquina automática SIPLACE 80S-15/F3 Edición 07/97 CE SPA a partir de la versión de
software SR.010.xx
6 - 16
6.4.2 Colocación de la cinta en el dispositivo de corte
INDICACION
En la máquina automática para dotar componentes SIPLACE 80S-15/F3 utilice solamente los módulos de ali-
mentación de cinta previstos. Antes de los módulos de alimentación se encuentra el canal guía de cinta
vacía.
●
Coloque la cinta en el transportador, como se describe en el aparte respectivo.
●
Conduzca la cinta vacía en el canal del dispositivo de corte, como se representa en la Fig. 6.4.2.

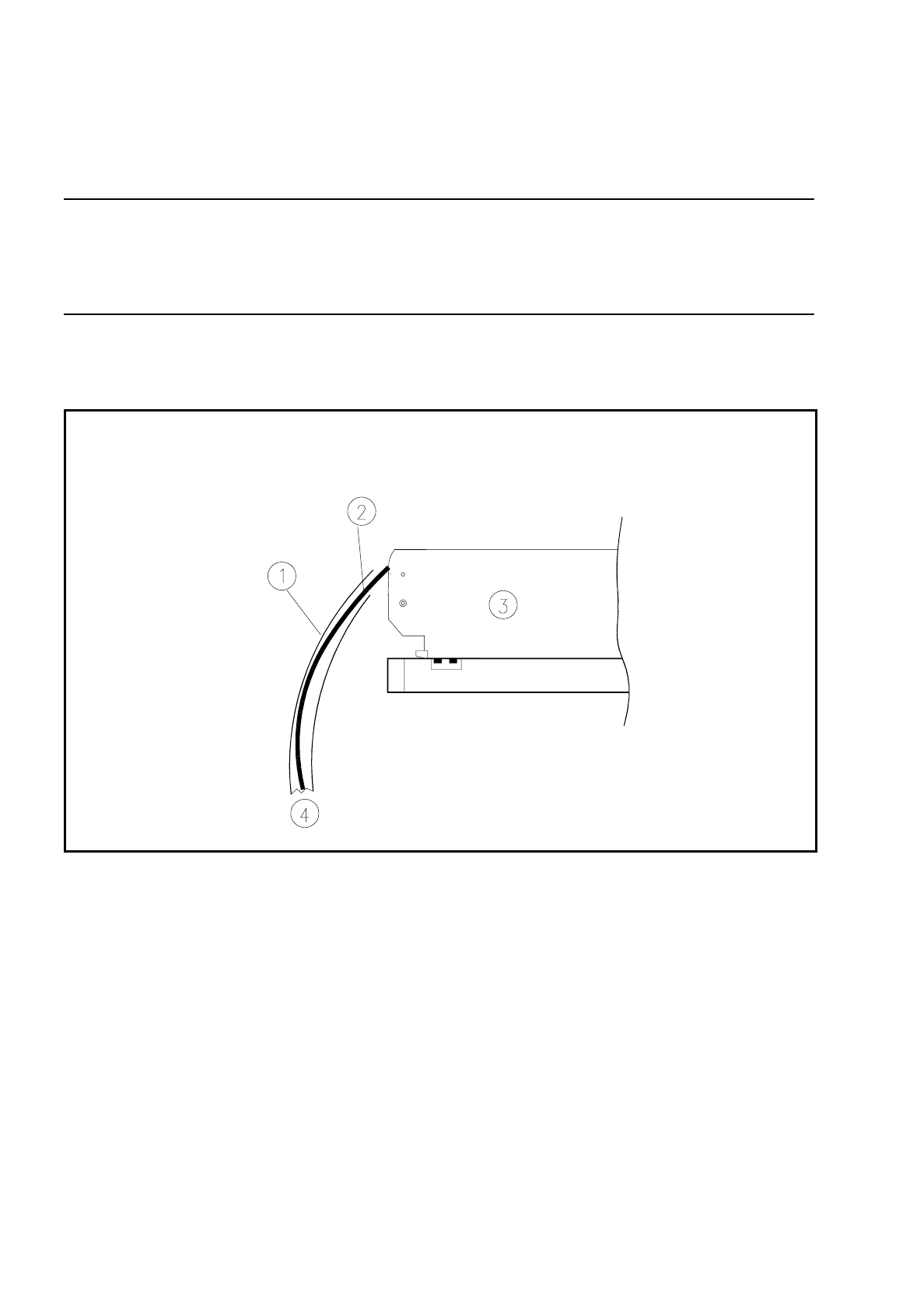

Fig. 6.4.2 Colocar la cinta en el dispositivo de corte
- Clave de la Fig. 6.4.2
1) Canal guía de la cinta vacía 2) Cinta vacía
3) Módulo de alimentación de cinta 4) hacia el dispositivo de corte
