Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción Edición 07/97 CE SPA a partir de la versión de software S R.010.xx 0.4 Vis ta sinóptica de componentes de la máquina 0 - 25 0.4.5 Vista sinóptica de pórtico Fig. 0.4.5…
0 Introducción Instrucciones de uso SIPLACE 80 S/F/G
0.4 Vista sinóptica de componentes de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
0 - 24
0.4.4 Vista sinóptica cabezal IC
Fig. 0.4.4 Vista sinóptica cabezal IC
- Clave de Fig. 0.4.4
1) Pinola 2) Inyector de vacío
3) Pipeta 4)
Sistema cámara para componentes de cabezal
colocador IC
4
2
1
3
Instrucciones de uso SIPLACE 80 S/F/G 0 Introducción
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 0.4 Vista sinóptica de componentes de la máquina
0 - 25
0.4.5 Vista sinóptica de pórtico
Fig. 0.4.5 Vista sinóptica de pórtico
- Clave de Fig. 0.4.5
1) Capota protectora 2) Sistema de cable arrastrable
3) Ejes de pórtico para pletina de transferencia 4) Cabezal de revólver (cabezal de estrella)
0 Introducción Instrucciones de uso SIPLACE 80 S/F/G
0.4 Vista sinóptica de componentes de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
0 - 26
0.4.6 Vista sinóptica de transportador de placas de circuitos

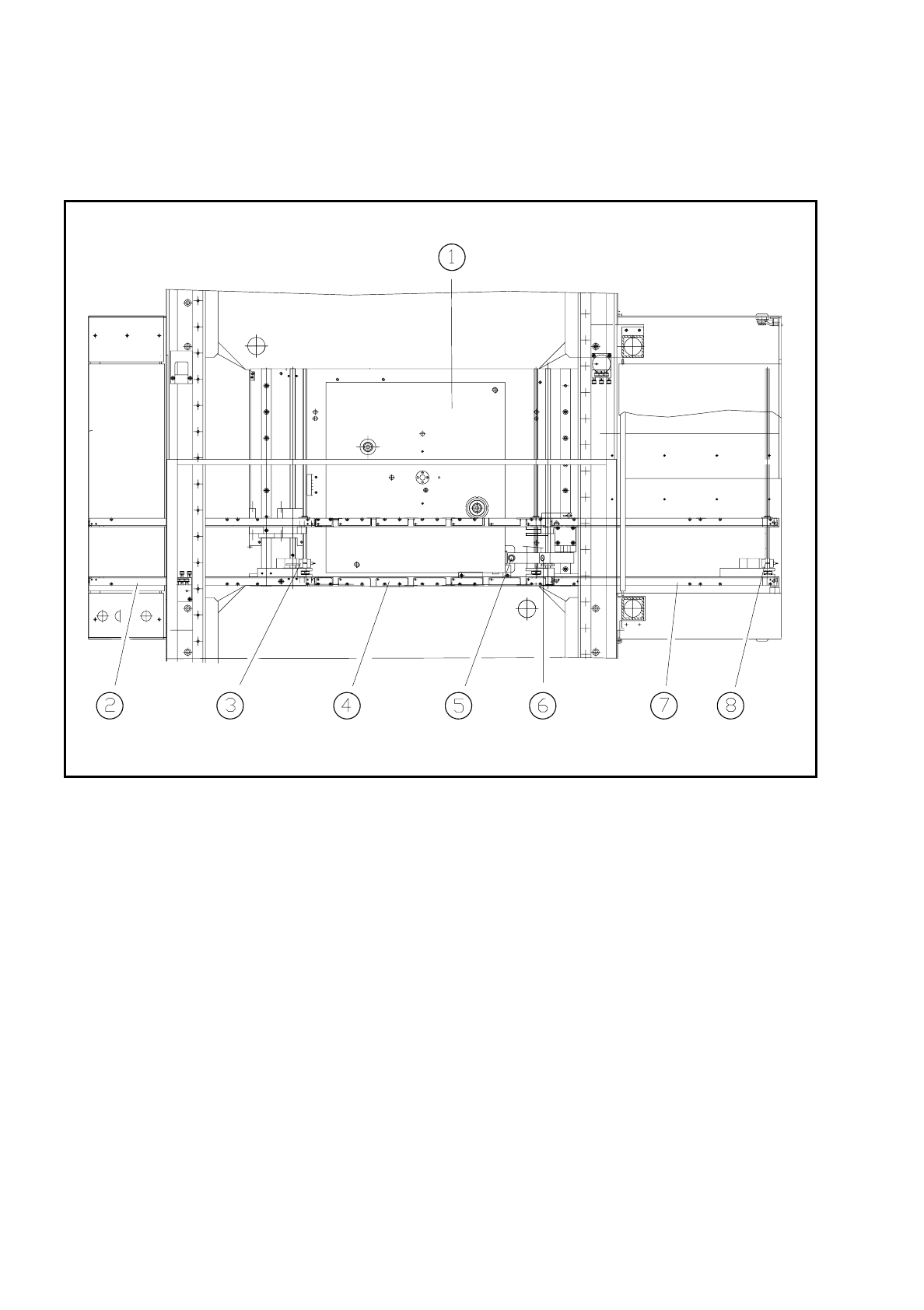

Fig. 0.4.6 Vista sinóptica de transportador de placas de circuitos
- Clave de Fig. 0.4.6
1) Mesa elevadora
2) Cinta de entradal
3) Interruptor de proximidad para el control de la cinta de entrada
4) Cinta central
5) Interruptor de proximidad para el control de la cinta central
6) Tope - placas de circuitos impresos
7) Cinta de salida
8) Interruptor de proximidad para el control de la cinta de salida
