Instrucciones de uso SIPLACE 80 S/F/G 5 Cuidado y mantenimiento Edición 07/97 CE SPA a partir de l a versión de software SR.010.xx 5.1 Vista general 5 - 5 5.1.3 Máquina automática para do tar componentes SIPLACE G (Unida…
5 Cuidado y mantenimiento Instrucciones de uso SIPLACE 80 S/F/G
5.1 Vista general Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
5 - 4
5.1.2 Máquina automática para dotar componentes SIPLACE 80F
Fig. 5.1.2 SIPLACE 80F: Grupos constructivos para realizar mantenimiento
- Clave de Fig. 5.1.2
1 Cabezal revólver, Pórtico 1 10 Dispositivos de corte de cinta vacía
2 Cabezal IC 11 Transporte de placas de circuitos impresos
3 Eje X, Pórtico 1 12 Recipiente de descarga para el cabezal revólver
4 Eje Y, Pórtico 1 13 Recip. de descarga para el cabeza IC, cámara -
5 Tapas de protección con carriles guía visión componentes, módulo láser coplanario y
6 Unidad de aire comprimido cambiador de pipetas
7 Servounidad, estera de filtro 14 Unid. control - manejo de placas de circuitos
8 Unidad enchufable de control, estera de filtro 15 Regletas de código de barras
9 Mesa intercambiable de componentes 16 Cambiador wafflepack
Instrucciones de uso SIPLACE 80 S/F/G 5 Cuidado y mantenimiento
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 5.1 Vista general
5 - 5
5.1.3 Máquina automática para dotar componentes SIPLACE G
(Unidad pegadora)

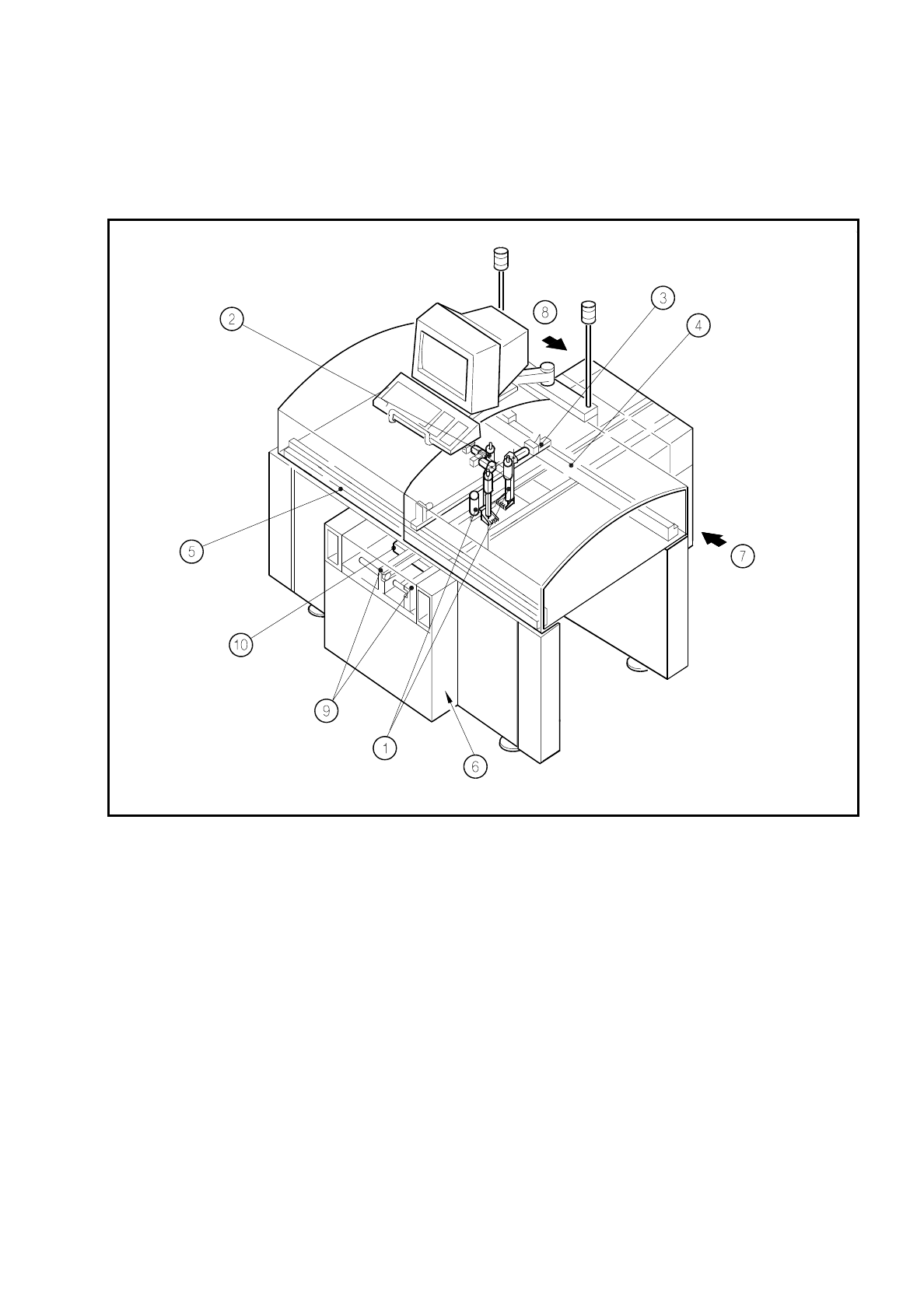

Fig. 5.1.3 SIPLACE G: Grupos constructivos para realizar mantenimiento
- Clave de Fig. 5.1.3
1
Cabezal pegador 1 y 2
2 Cabezal pegador 3
3Eje X, Pórtico 1
4Eje Y, Pórtico 1
5 Tapas de protección con carriles guía
6 Unidad de aire comprimido
7 Servounidad, estera de filtro
8 Unidad enchufable de control, estera de filtro
9 Transporte de placas de circuitos impresos
10 Unid. control - manejo de placas de circuitos
5 Cuidado y mantenimiento Instrucciones de uso SIPLACE 80 S/F/G
5.1 Vista general Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
5 - 6
5.1.4 Generalidades (SIPLACE 80S, 80F, G)
5.1.4.1 Instrucciones de seguridad
PELIGRO
∆
!
∆
!
∆
!
•
En todos los trabajos, respete las instrucciones de seguridad de estas instrucciones de empleo.
• El interruptor de llave debe ser desenclavado exclusivamente por personas autorizadas y debe cerrarse.
de nuevo después de terminar el trabajo.
• ¡No ejecute trabajos de limpieza con alcohol o con una luz o fuego abiertos!
• Por norma, respete la secuencia de trabajo indicada.
PELIGRO
∆
!
∆
!
∆
!
En la máquina SIPLACE 80F está instalado el módulo láser coplanar. El módulo láser trabaja en un nivel de
longitud de onda y potencia peligroso para la piel y la vista. Por este motivo, se han de respetar unas instruc-
ciones de seguridad especiales. Véase al respecto también el apartado 4 “Módulo láser coplanar”.
¡Queda prohibida cualquier manipulación de los sistemas de protección!
Cualquier avería en el módulo láser y en el conector de seguridad deben ser reparadas en fábrica.
5.1.4.2 Información sobre el procedimiento de trabajo
NOTA
Los períodos de mantenimiento establecidos para inspección y sustitución de los elementos de filtro son váli-
dos únicamente para la calidad de aire comprimido especificada, véase’Especificaciones del aire compri-
mido’. ¡De lo contrario, se acortan de manera acorde los períodos de mantenimiento!
Registre los trabajos de mantenimiento realizados en el plan de mantenimiento.
Le recomendamos respetar el orden de los trabajos en el plan de mantenimiento.
NOTA
i Si después de la desconexión de la máquina SIPLACE 80F
desea desplazar el pórtico a mano, siempre
debe tener en cuenta lo siguiente:
El eje Z (pinola) puede encontrarse en el final de carrera superior después de desconectar la máquina. De no
ser así, quiere decir que existe una avería. Informe al servicio SMD.
