Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de componentes

Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 6.5 Contenedor de cinta (grupo nuevo)

6 - 17

6.5 Contenedor de cinta (grupo nuevo)

6.5.1 Generalidades

Se pueden utilizar carretes con un diámetro de hasta 15".

6.5.2 Vista general

Fig. 6.5.1 Contenedor de cinta - vista superior

- Clave de la Fig. 6.5.1

1) Semiejes están asignados a los módulos de cinta

–

Distancia de división para las chapas intermedias se divide entre dos (15,8 mm)

–

Procesamiento de carretes de diámetro máx. 15"

–

Carretes de 15" solamente en la ranura superior o apoyo en las barras

–

Paredes separadoras son compatibles con las anteriores

6 Preparación de componentes Instrucciones de uso SIPLACE 80 S/F/G

6.5 Contenedor de cinta (grupo nuevo) Edición 07/97 CE SPA a partir de la versión de software SR.010.xx

6 - 18

INDICACION

Utilizar semiejes para carretes de cinta grandes (> 5"), garantizando así la seguridad de funcionamiento del

transportador.

Fig. 6.5.2 Contenedor de cinta - vista lateral (con cinta)

Instrucciones de uso SIPLACE 80 S/F/G 6 Preparación de componentes

Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 6.6 Cambiador de waffle-pack

6 - 19

6.6 Cambiador de waffle-pack

6.6.1 Vista sinóptica

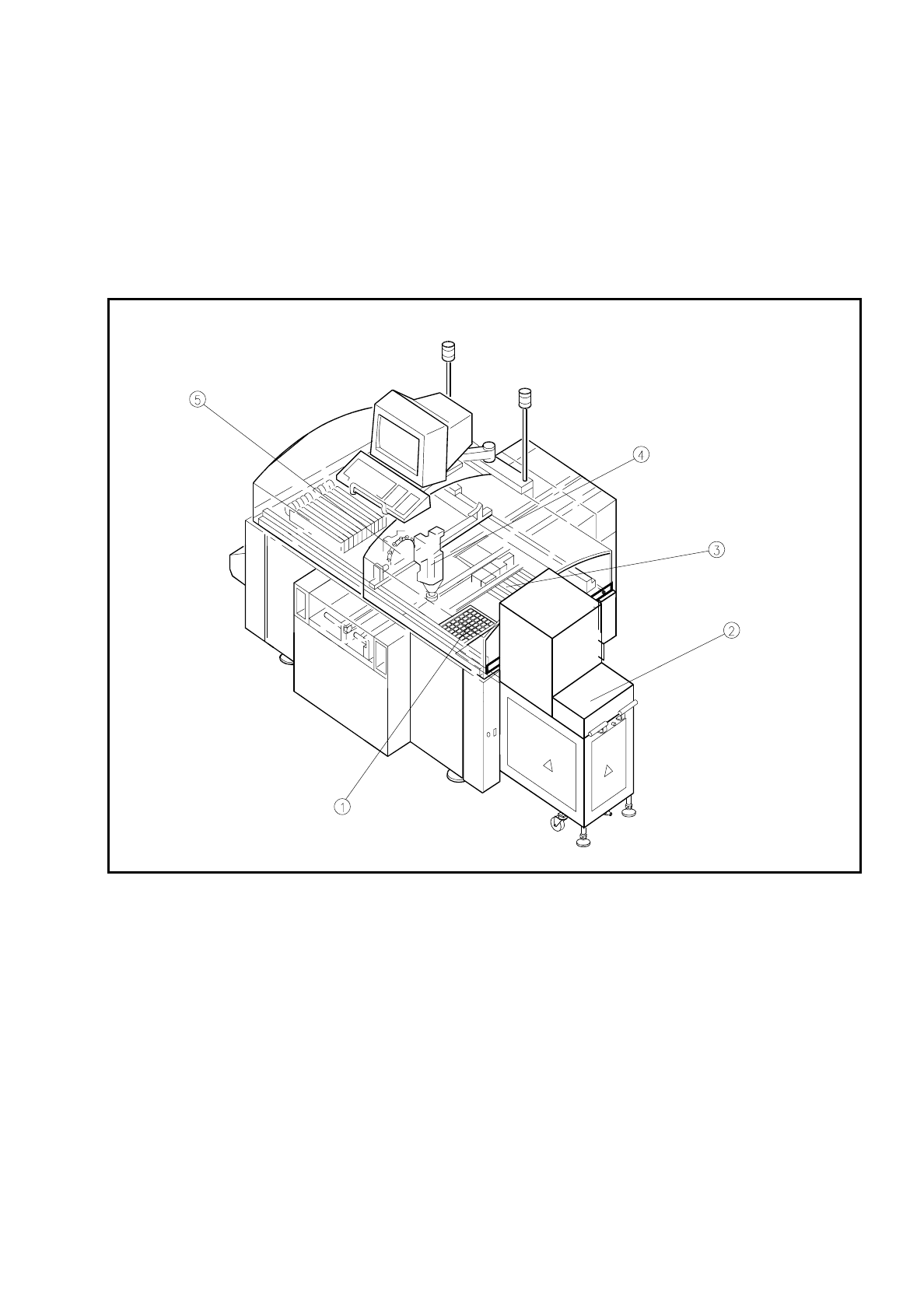

Fig. 6.6.1 Cambiador waffle-pack en la SIPLACE 80F3

- Clave de la Fig. 6.6.1

1) Cambiador waffle-pack en puesto colocación 1 2) Cambiador waffle-pack

3) Puesto colocación 2 4) Cabezal colocador IC

5) Cabezal de revólver
