1.2 Sistemas de seguridad
1.2.1 Capotas protectoras

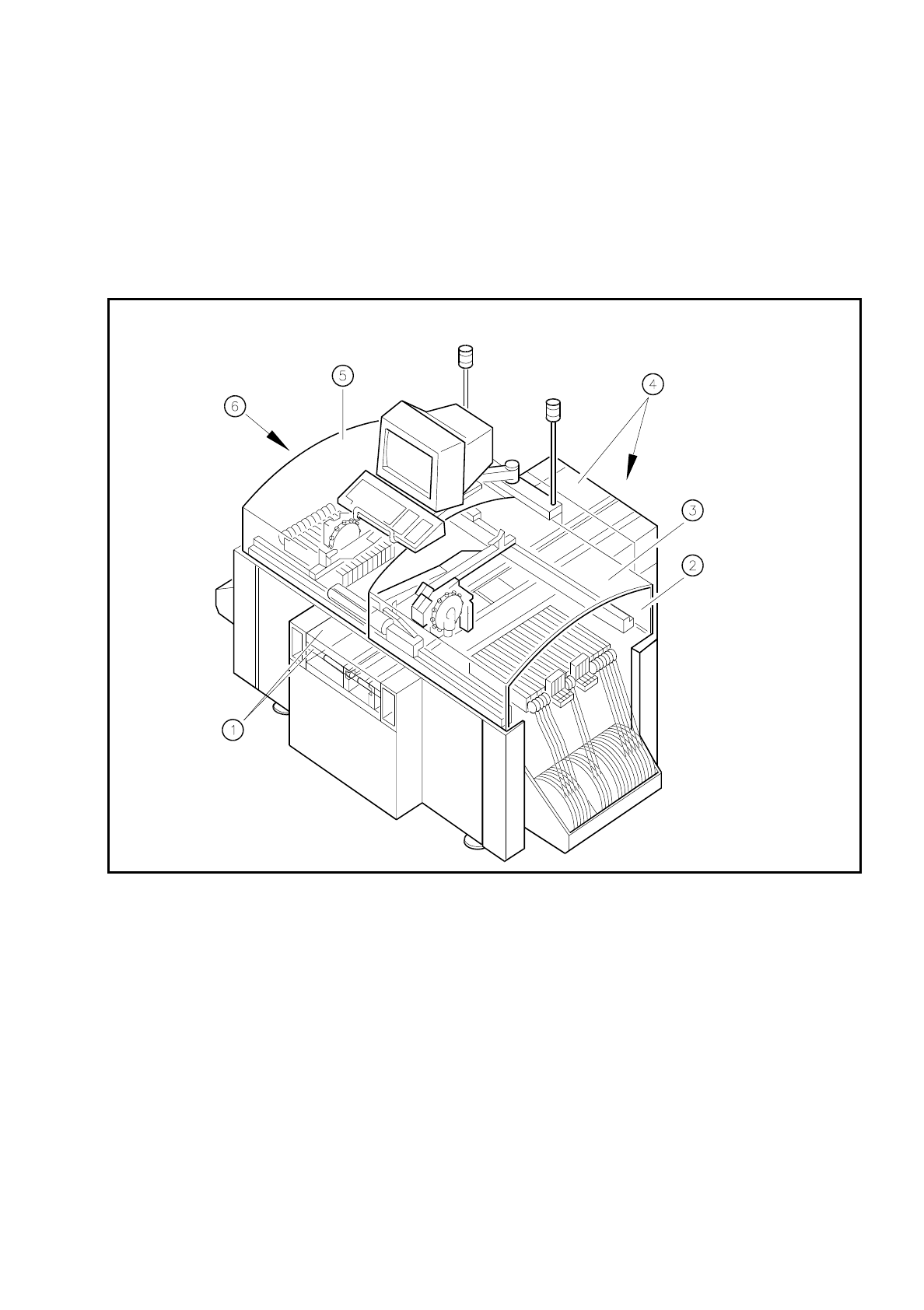

Fig. 1.2.1 Sistemas de protección SIPLACE 80S
- Clave de Fig. 1.2.1
1) Tapa y protección de acceso en la cinta de entrada 2) Protección del lado derecho
3) Capota de protección 4) Tapa y protección de acceso en la cinta de salida
5) Capota de protección 6) Protección del lado izquierdo
1 Seguridad de servicio Instrucciones de uso SIPLACE 80 S/F/G
1.2 Sistemas de seguridad Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
1 - 6
1.2.1.1 Generalidades
La zona de maniobra de los pórticos está protegida por dos capotas protectoras. Las capotas protectoras
están bloqueadas durante la colocación de componentes. Si desea abrir las capotas protectoras, debe accio-
nar el interruptor con llave o accionar el pulsador PARO. Si se abren las capotas protectoras, la cubierta ante-
rior o posterior, con el interruptor con llave accionado, los pórticos se detienen inmediatamente. Los ejes de
pórtico se desconectan de la tensión. Al accionar el pulsador PARO DE EMERGENCIA se detiene la coloca-
ción de componentes. A continuación, puede anularse o continuarse la colocación de componentes en la
placa de circuito impreso.
Las protecciones laterales pueden abrirse para alimentar de nuevo con componentes estando la máquina
parada.
AVISO
∆
!
∆
!
¡La apertura de las capotas protectoras puede hacerla exclusivamente personal debidamente cualificado y
formado con el interruptor con llave desbloqueado!
Instrucciones de uso SIPLACE 80 S/F/G 1 Seguridad de servicio
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 1.2 Sistemas de seguridad
1 - 7
1.2.2 Protección de acceso en la cinta de entrada / salida
PELIGRO
∆
!
∆
!
∆
!
La protección de acceso debe siempre ajustarse a la altura de la placa de circuitos impresos en que se tra-
baja. Para ello debe existir el espacio mínimo posible entre la protección de acceso y la regleta de protección.
La protección de acceso está montada en la cinta de entrada y salida del transporte de placas de circuitos
impresos.
La altura de la protección de acceso debe ajustarse con ayuda de los agujeros oblongos, de forma que la
placa de circuitos en la que se trabaja pueda ser transportada.

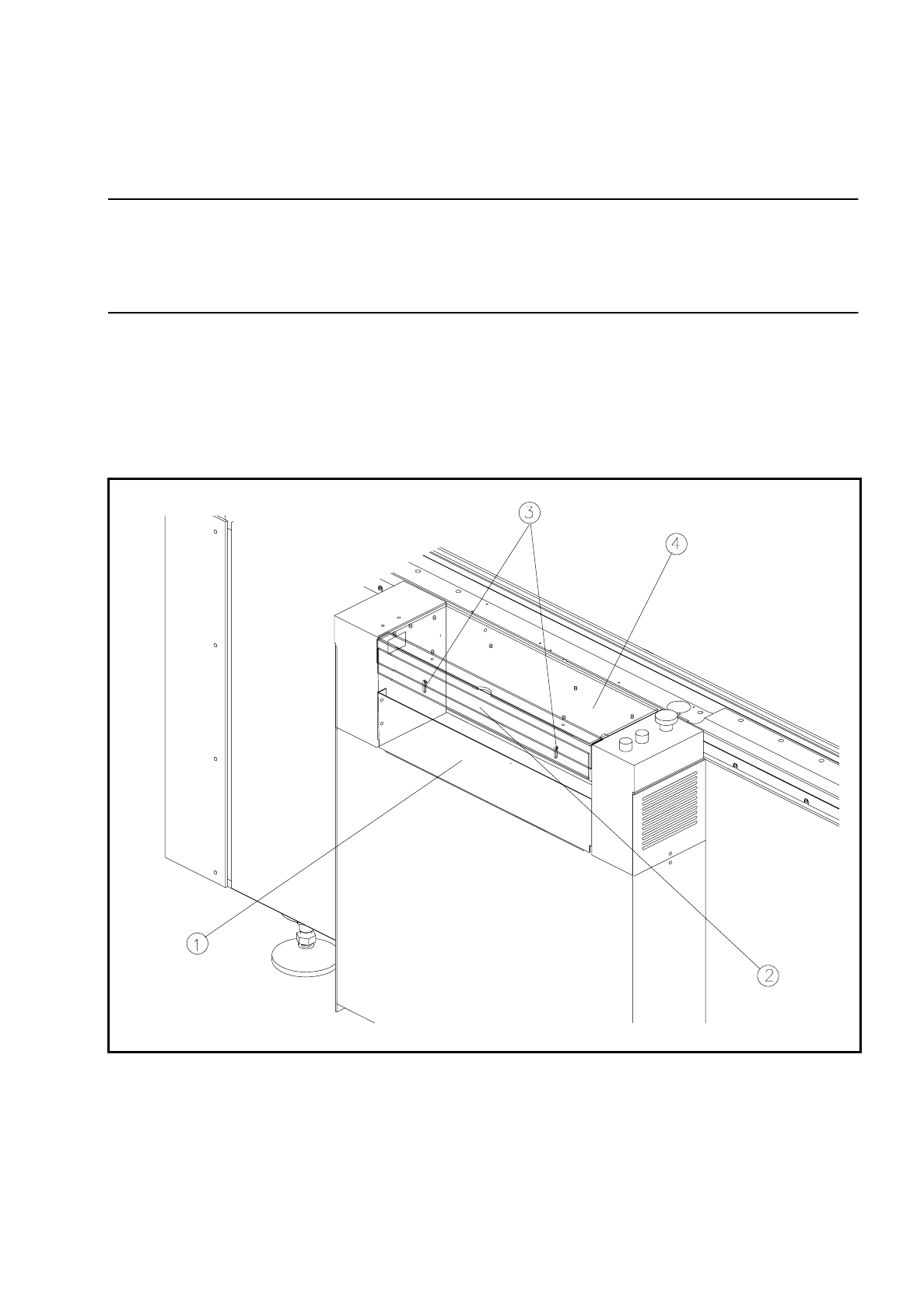

Fig. 1.2.2 Protección de acceso en SIPLACE 80S/F/G
-
Clave de la
Fig. 1.2.2
1) Regleta de protección (fija) 2) Protección de acceso (ajustable)
3) Agujeros oblongos para el ajuste de altura 4) Tapa
