2.2 Sistemas de entrada y de salida de la máquina
2.2.1 La pantalla (DMD 14)
PRECAUCION
∆
!
• Proteger el monitor de la humedad y del calor excesivo (irradiación solar, calefacción).
• No bloquear las ranuras de aireación.
• No intentar jamás extraer el armazón, ya que existen tensiones elevadas.
• No verter nunca líquidos sobre el monitor ni dejar caer ningún objeto por las aberturas del armazón.
• Procurar ajustar correctamente la tensión de servicio.
Después de conectar la máquina, aparece en el monitor el menú de la estación según el grado de privilegio
(protección por palabra clave). El monitor es conmutado mediante un multiplexador controlado por el contro-
lador de la máquina (MC1). De esta forma aparece el menú de control del ordenador de la estación y, por el
otro lado, se pueden representar imágenes digitales de ambos sistemas de pórticos, generadas por los siste-
mas visualizadores PC y componentes.
2.2.1.1 Elementos de mando e indicadores del lado frontal
Fig. 2.2.1 Elementos de mando e indicadores del lado frontal
Reg. del contraste
Reg. de la luminosidad
Lámpara de control
de la tensión de la red
2 Visualización y manejo Instrucciones de uso SIPLACE 80 S/F/G
2.2 Sistemas de entrada y de salida de la máquina Edición 07/97 CE SPA a partir de la versión de software SR.010.xx
2 - 6
●
CONEXION/DESCONEXION de la tensión de la red
Este indicador se ilumina cuando la alimentación de la tensión de la red está conectada de una forma ade-
cuada y el interruptor de la red está actuado.
●
Luminosidad
Con este regulador se puede ajustar la luminosidad de la pantalla.
●
Contraste
Con este regulador se puede ajustar el contraste de la pantalla.
CONSEJO:
No ajustar la luminosidad y el contraste al máximo, ya que ello acorta innecesariamente la vida útil de la pan-
talla.
2.2.1.2 Elementos de mando del dorso del monitor
Fig. 2.2.2 Elementos de mando del dorso del monitor
●
Interruptor de la red CONECTADO/DESCONECTADO
Con este interruptor basculante se conecta y desconecta el monitor.
●
Derivación horizontal
Con este mando giratorio se puede ajustar la derivación horizontal de la pantalla.
●
Derivación vertical
Con este mando giratorio se puede ajustar la derivación vertical de la pantalla.
●
Conexión de la tensión de red
Conectar el cable de la red primero al monitor, y luego a una caja de enchufes con masa.
Derivación vertical
Derivación horizontal
Cable de señales
Interruptor de la red
Conexión de la
tensión de la red
Instrucciones de uso SIPLACE 80 S/F/G 2 Visualización y manejo
Edición 07/97 CE SPA a partir de la versión de software SR.010.xx 2.2 Sistemas de entrada y de salida de la máquina
2 - 7
CONSEJO:
La derivación horizontal y vertical están ajustadas de fábrica y no tienen que reajustarse por regla general,
aunque en los siguientes casos sí que se tiene que reajustar:
• La imagen balancea: Reajustar la derivación horizontal.
• La imagen traspasa: Reajustar la derivación vertical.
2.2.1.3 Teclado
El teclado es IBM-MF-compatible, con 104 teclas y asignación específica de cada país (español).
Opcionalmente también se puede integrar una unidad decodificadora de códigos de barras.

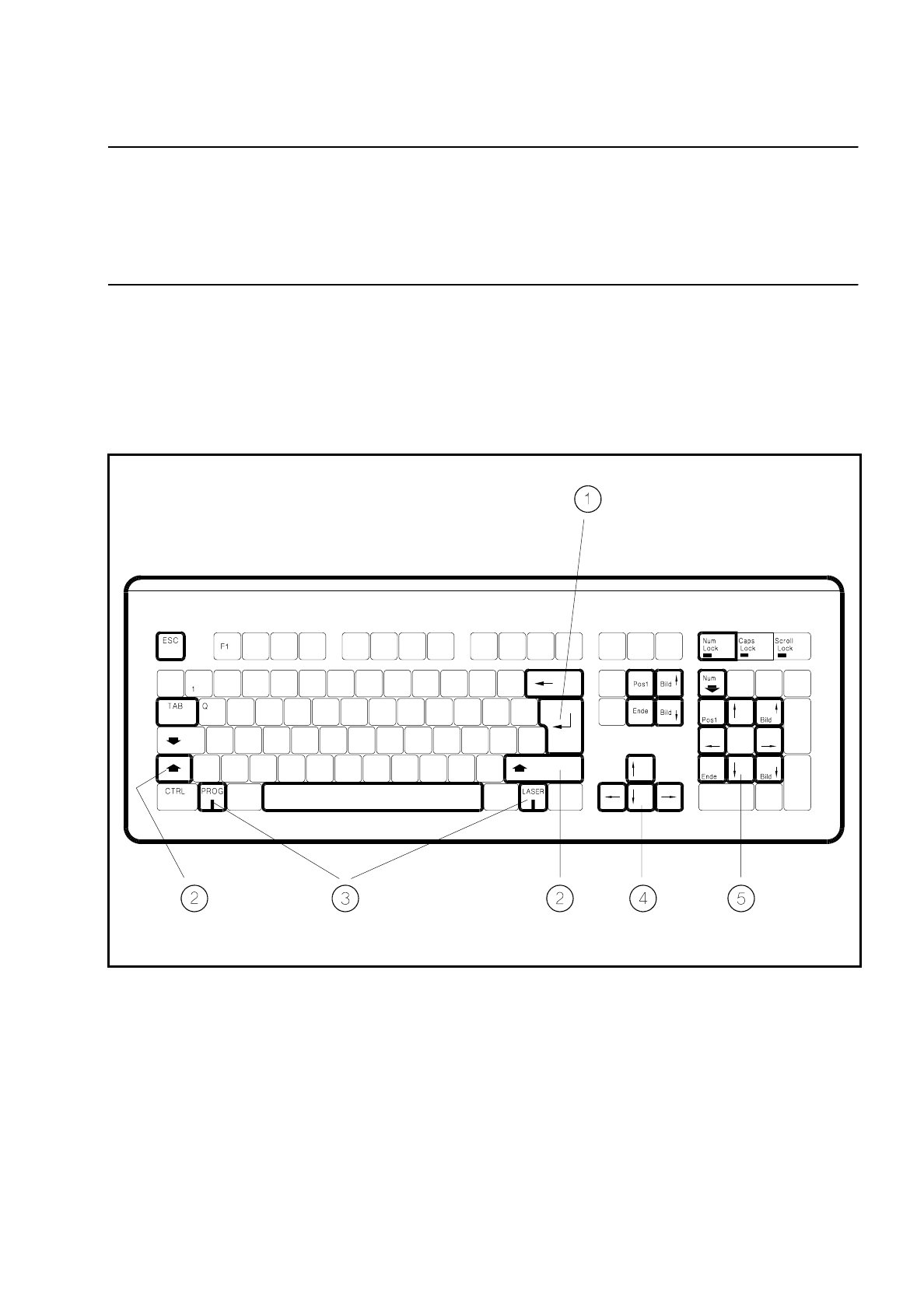

Fig. 2.2.3 Teclado
- Clave de la Fig. 2.2.3
1) Tecla de RETORNO 2) Tecla de mayúsculas
3) En el modo normal tienen que estar los dos LEDs 4) Bloque de teclas del cursor
apagados (relevante sólo para la opción de la “unidad
integrada decodificadora de códigos de barras“).
5) Bloque numérico
